精密电动平台精度测试程序PMPT介绍

发布时间:2021-08-09 10:19:13 最后更新:2021-08-10 14:34:48 浏览次数:1674

一、测试原理概述

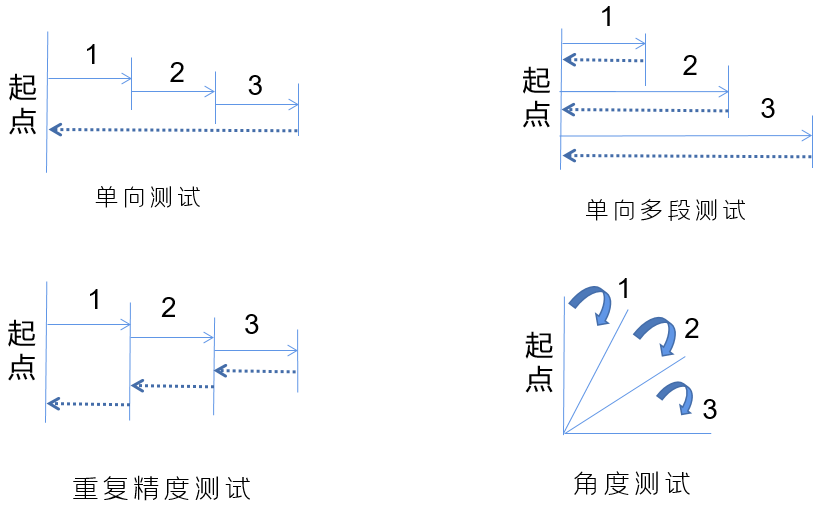

     相机标定后即可建立图像坐标与物理坐标的关系。测试时系统控制平台进行多种方式的运动,视觉系统记录平台每次运动前后Mark点的坐标及角度,并以此来计算平台实际的运动量和运动偏差。


    系统使用原点标定板进行标定,先用BLOB工具对圆点进行筛选和定位,然后以图像最中心的圆点为物理坐标原点,根据标定板的点间距计算每个圆点中心的物理坐标。

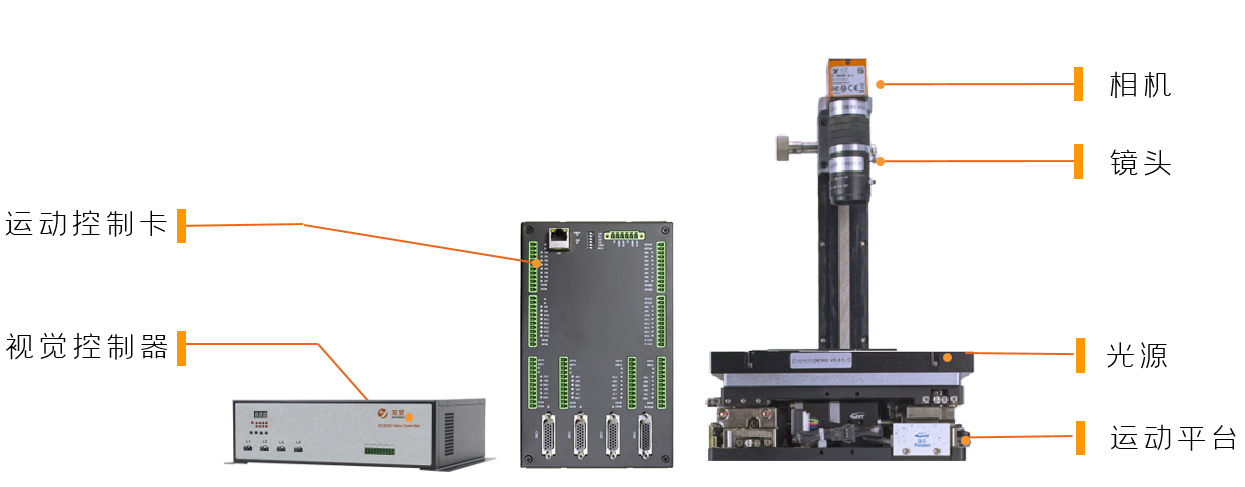

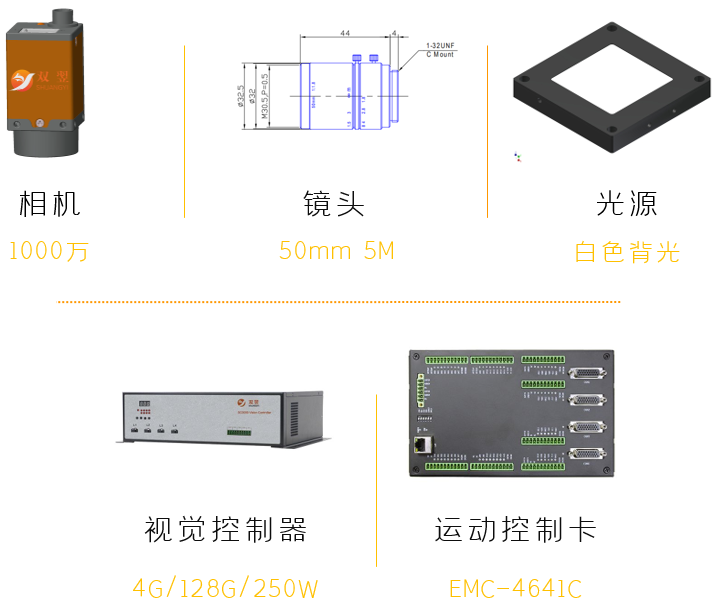

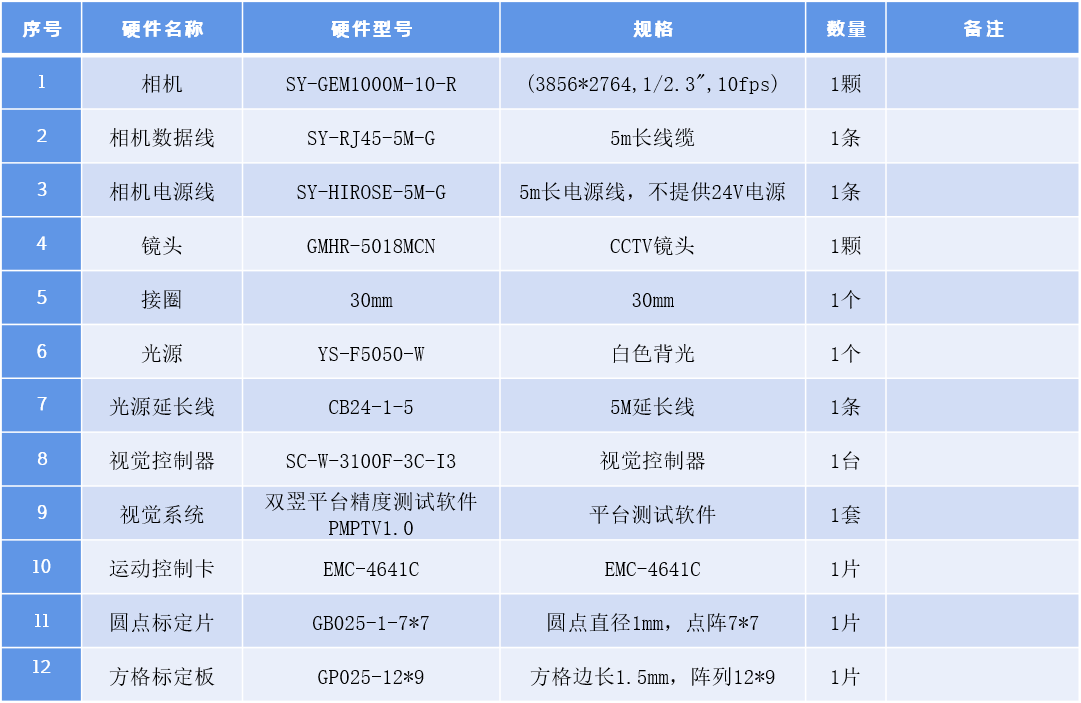

二、系统配置清单



三、软件界面介绍

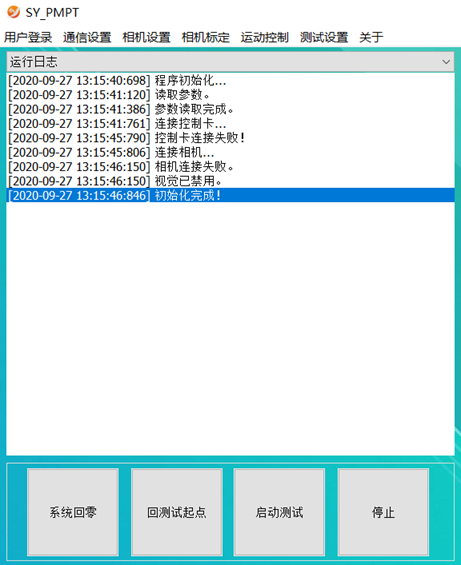

1.主界面介绍

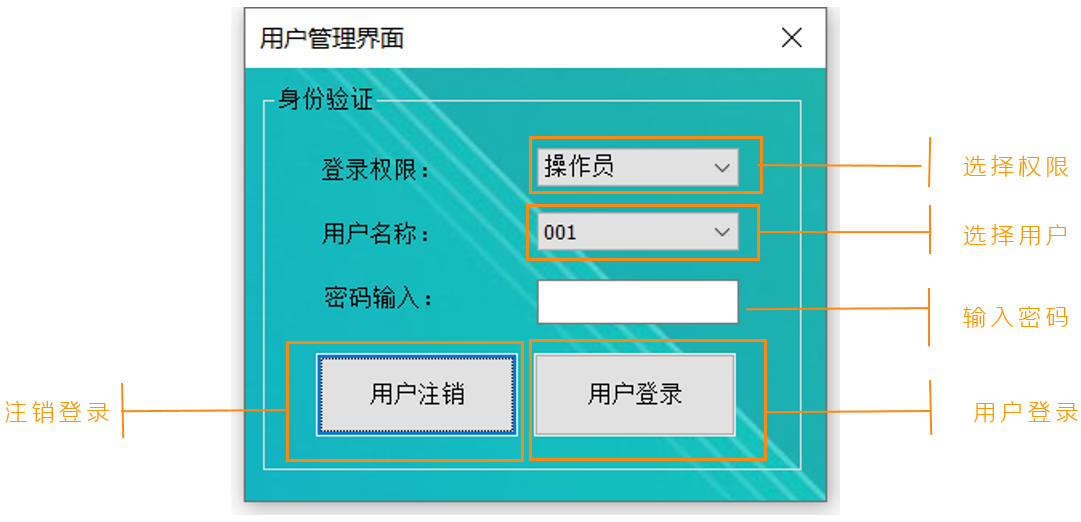

2.用户管理界面

操作员权限:只允许操作测试界面,默认无密码

工程师权限:允许操作软件所有内容,默认密码为:310525


3.通信设置界面

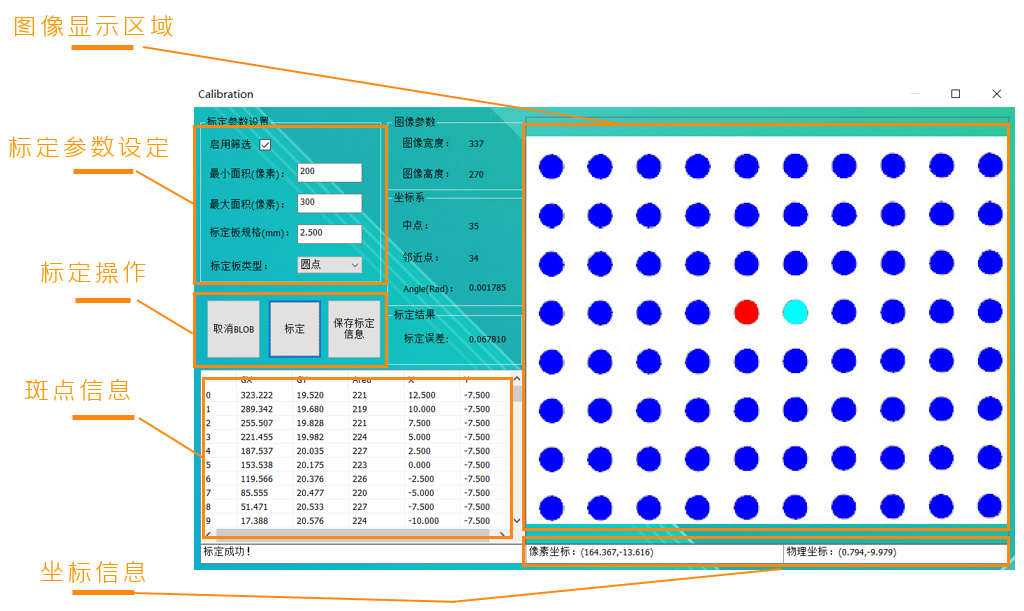

4.相机标定界面

标定步骤:

(1)将标定板放在相机下拍照

(2)打开标定界面

(3)点击“BLOB”,得到斑点信息

(4)根据斑点面积筛选出合适的mark点

(5)再次点击“BLOB”

(6)点击标定,查看标定结果,误差值越小越好

(7)保存标定信息


5.平台参数设置界面


6.IO显示界面

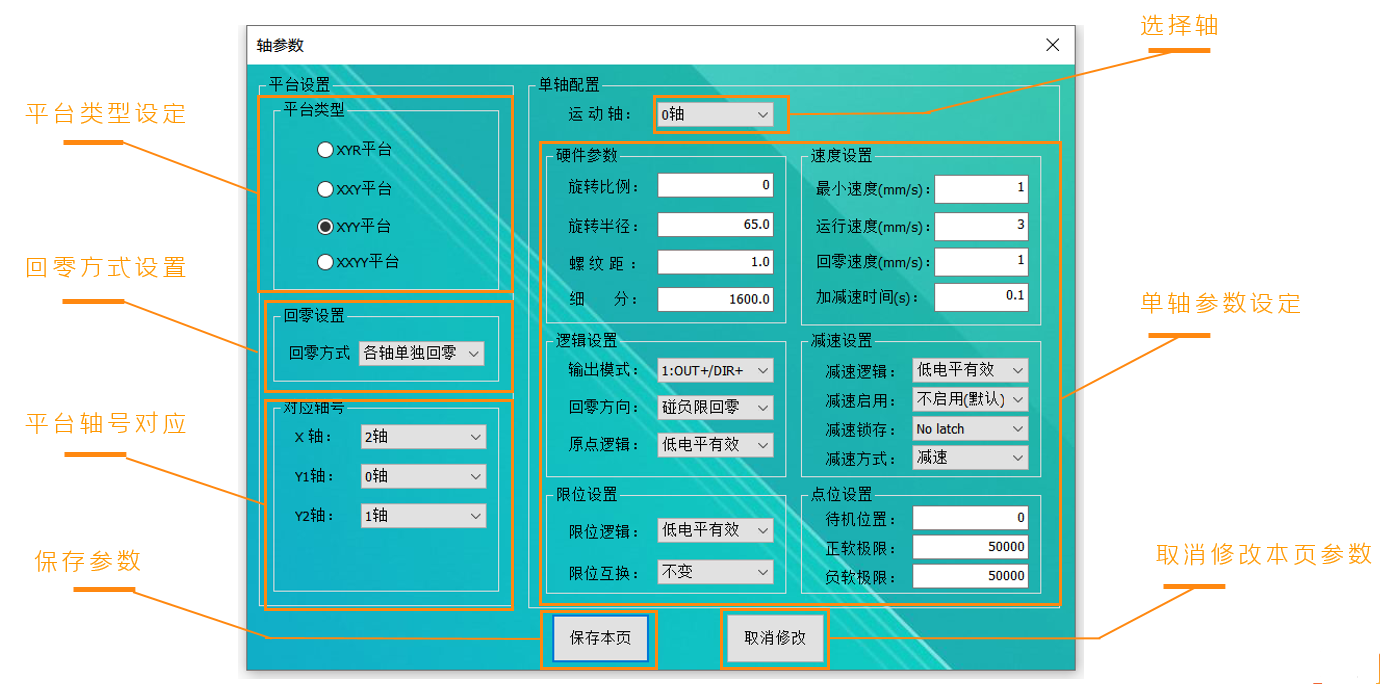

7.轴操作界面


8.测试设置界面

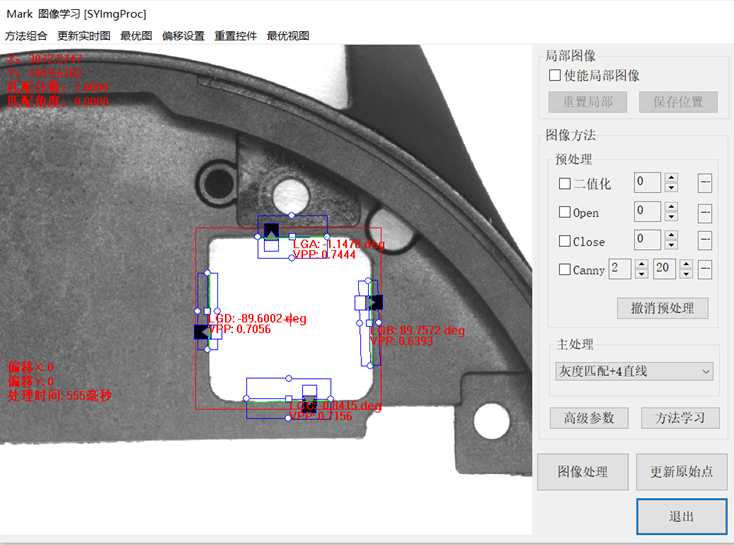

9.图像学习界面

图像学习步骤:

(1)点击主界面“图像学习”按钮。

(2)点击“方法组合”,勾选“灰度匹配+4直线”。

(3)点击“主处理”中的“灰度匹配+4直线”,调整工具位置。

(4)点击“方法学习”。

(5)点击“退出”。


四、软件操作流程

1.启动SY_PMPT程序,启动时自动连接相机和板卡,如果没有检测到相机,系统自动禁用视觉。

2.用户登录。

3.板卡连接失败时在通信设置界面手动设置IP进行连接。

4.在运动控制中设置好轴参数。

5.启用视觉时需要进行相机标定。

6.在测试界面设置好相关参数。

7.启动测试。


五、查看测试数据

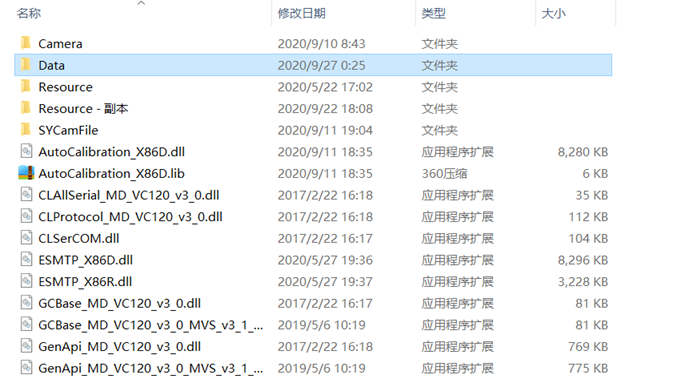

1.配置文件保存在程序根目录下的“Resource”文件夹中。

2.Log及测试数据保存在程序根目录下的“Data”文件夹中。
