WiseAlign视觉对位软件的优势就是结合了高精度的对位运动平台对产品进行精密对位纠偏，不论是XYR平台或者UVW平台都可以根据平台参数进行控制。同时，WiseAlign软件本身的标定模块能够将多个相机和  运动平台标定,将视觉坐标系和机构坐标系统一起来，校正了相机的畸变误差并对平台平移旋转进行标定，更重要的是，针对精密对位平台执行机构，WiseAlign软件能够提供校正补偿功能，通过误差补偿参数设置，能够对系统固定误差（固有误差一般为产品自身的误差亦或是治具的误差等）进行有效的补偿。

多种补偿方式可供用户选择使用，那么今天为大家讲一下这之中的“机械补偿”

机械补偿：补偿为系统软件对位OK后，再根据平台方向走补偿值，等移动完毕后即表示流程结束。

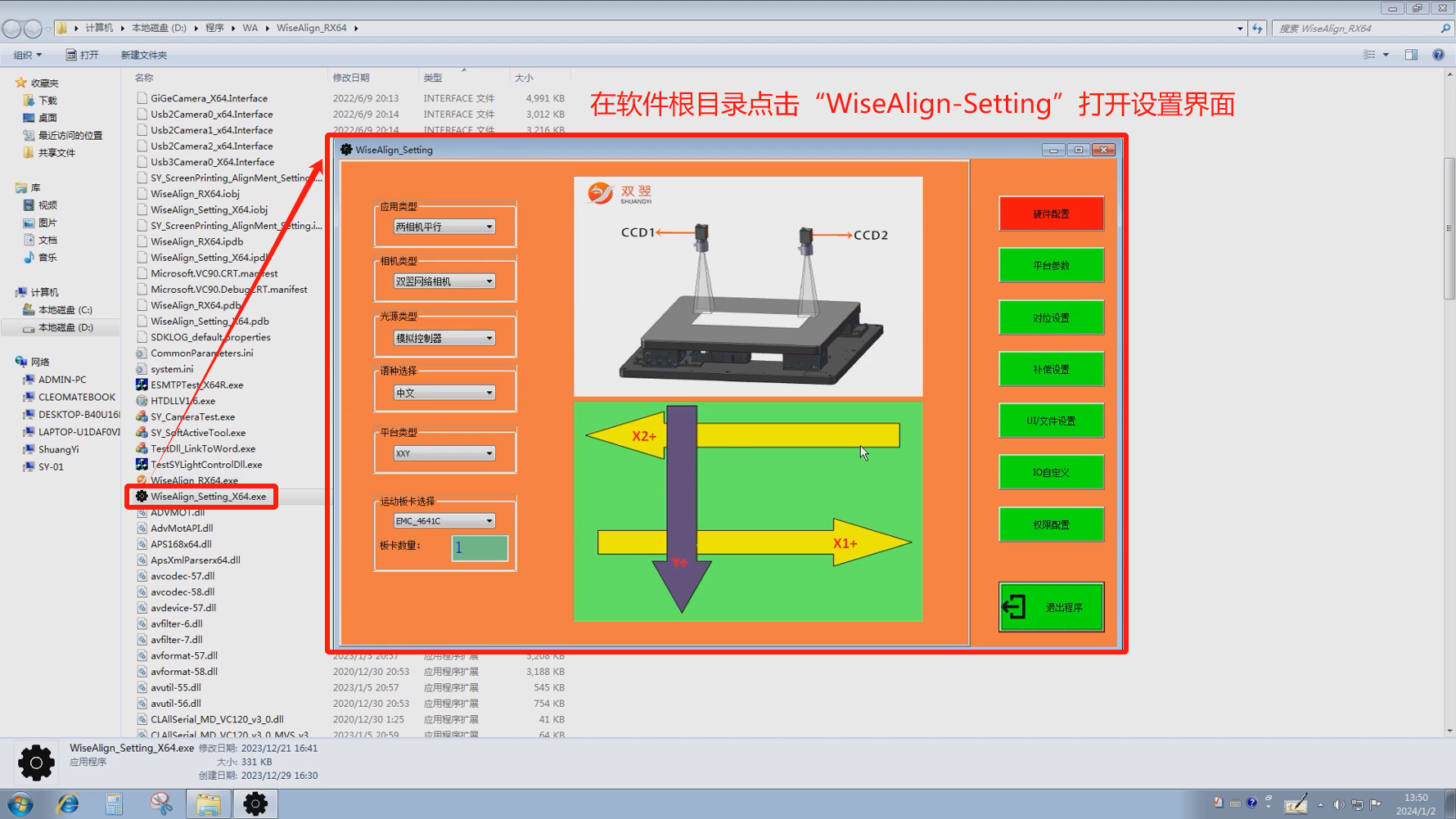

首先，要将软件的对位补偿调整为软件补偿，在软件根目录位置找到“WiseAlign-Setting”点击打开软件设置界面；

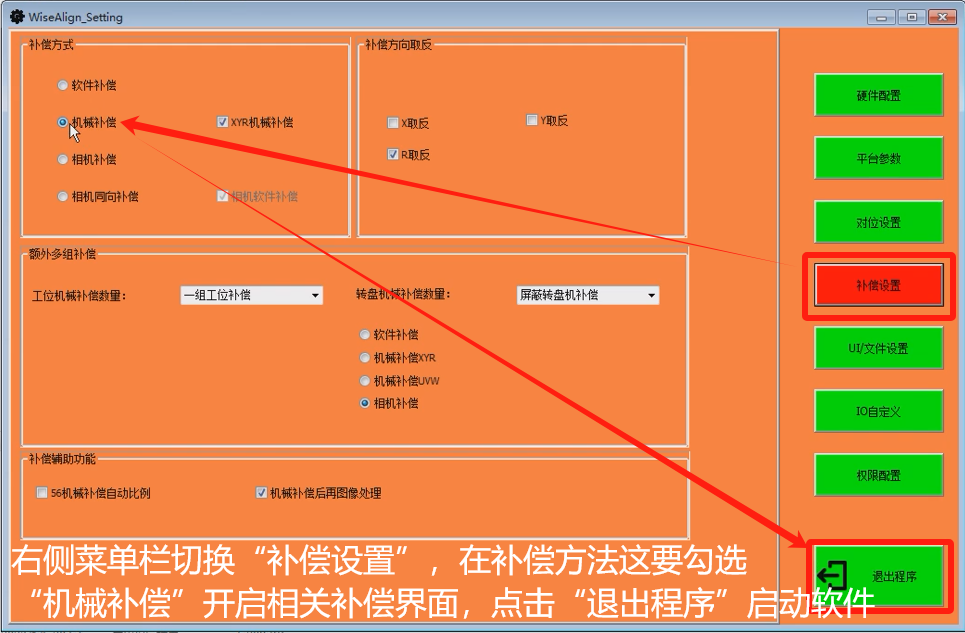

右侧菜单栏，选择“补偿设置”在补偿方式处可以看到当前软件选择的补偿方式，如果不是机械补偿，勾选上即可，选择完毕后，点击“退出程序”启动软件。

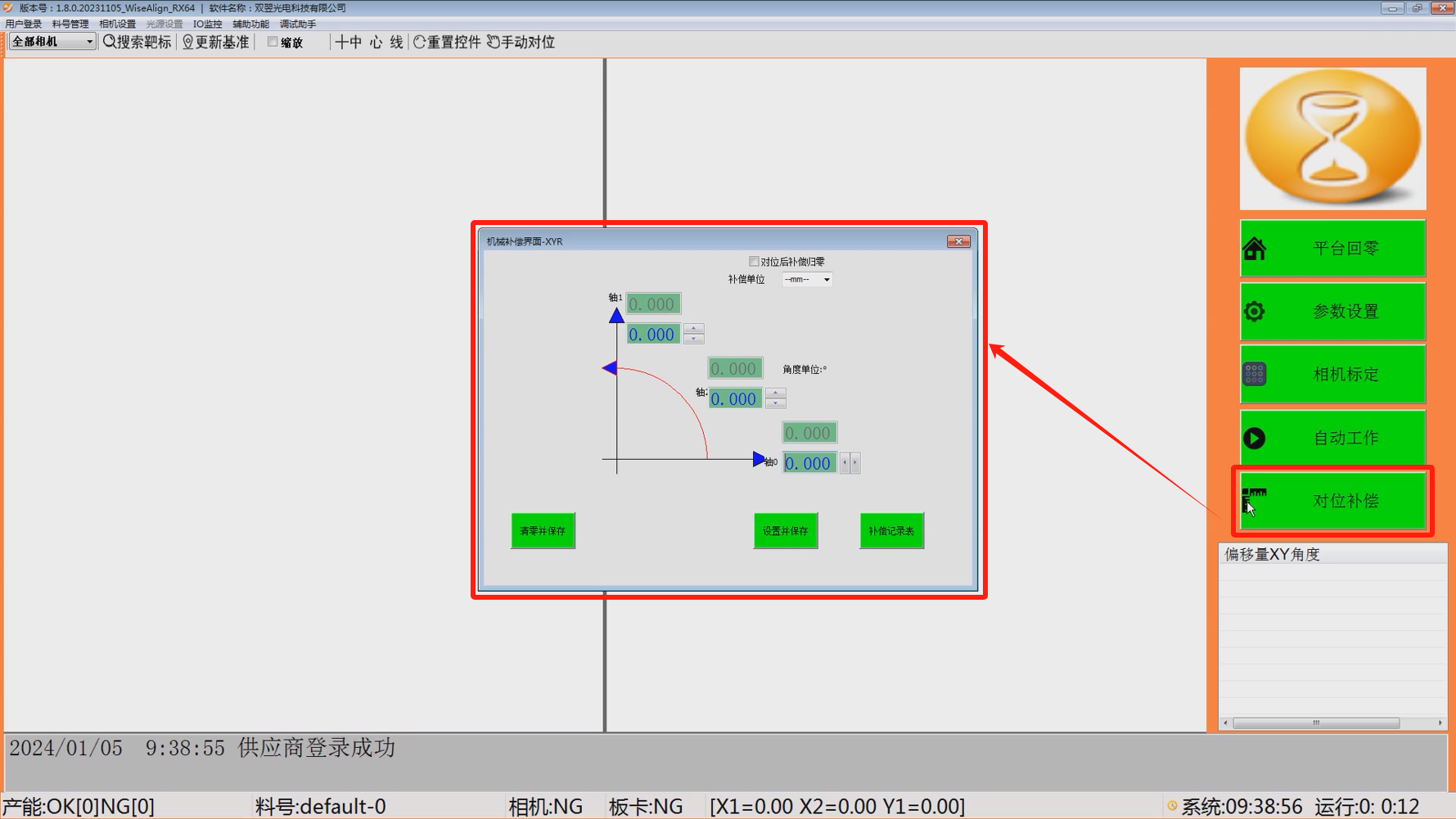

进入软件，在右侧功能按键栏，点击“对位补偿”打开机械补偿界面；

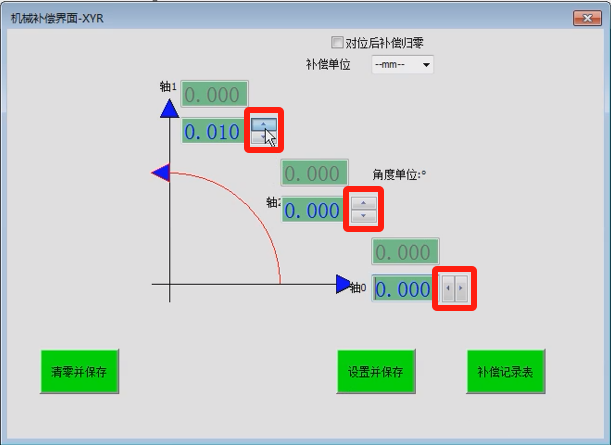

点击输入框右侧的上或下补偿按钮，单击一次按钮以0.01mm递增或者递减；

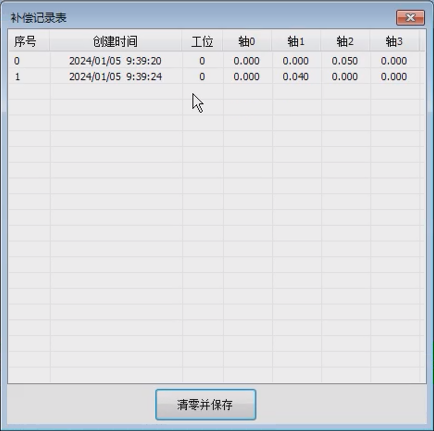

补偿记录表：点击打开可以看到补偿的序号、创建时间、工位、轴补偿数值；

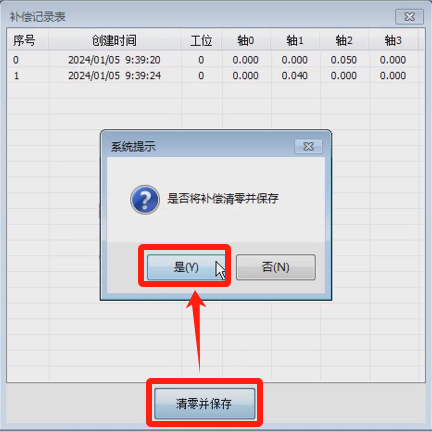

点击下方的“清零并保存”点击“是”会将当前所有的补偿记录清零；

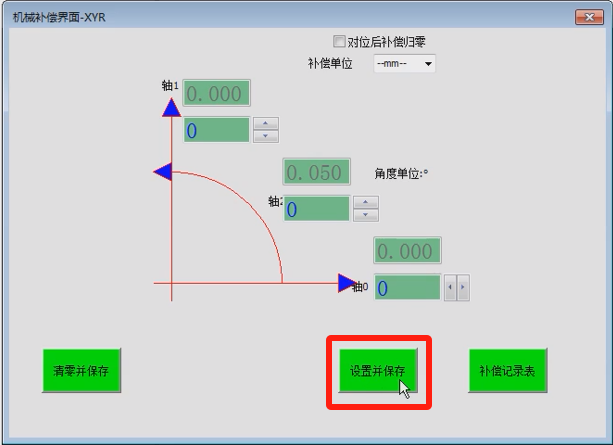

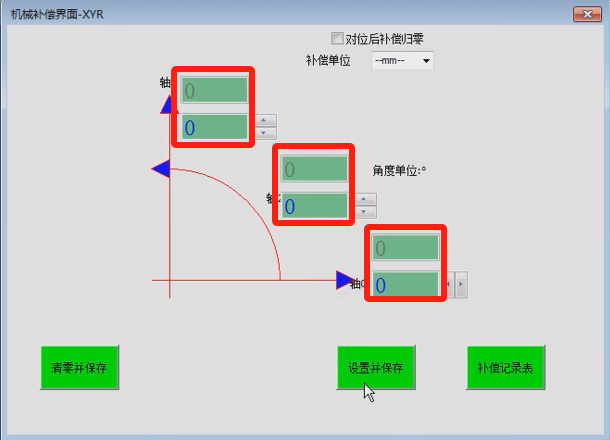

设置并保存：点击下方的“设置并保存”按键，将当前 XYY/XXY/XYR 的补偿值设置并保存于文件中；

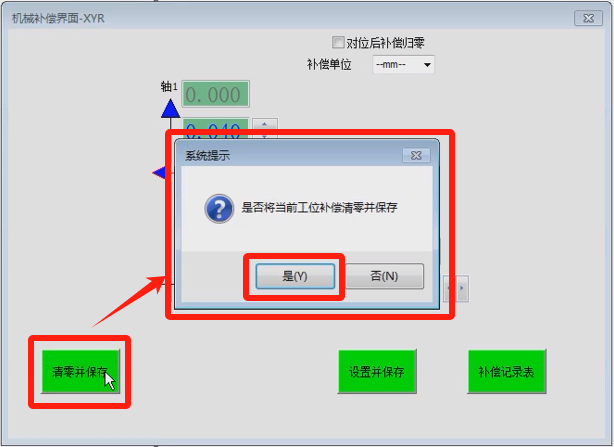

清零并保存：点击“清零并保存”在弹出提示框点击“是”会将当前 XYY/XXY/XYR 的补偿值清零并保存于文件中；

可以看到“当前补偿值”已经被清零了

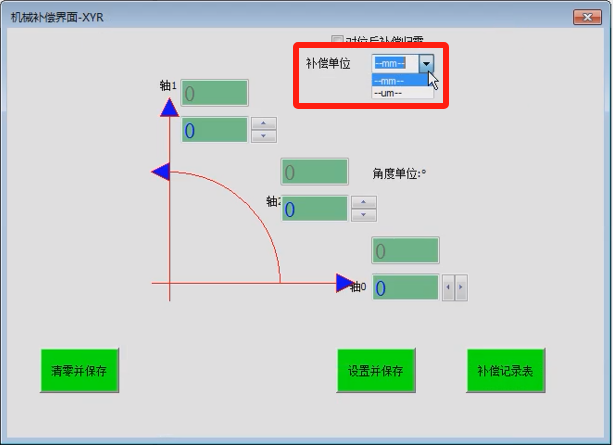

补偿单位：在上方点击补偿单位，弹出栏内可以看到有mm（毫米）与um（微米）两种补偿单位可以选择，根据客户需要可以自行进行调整。

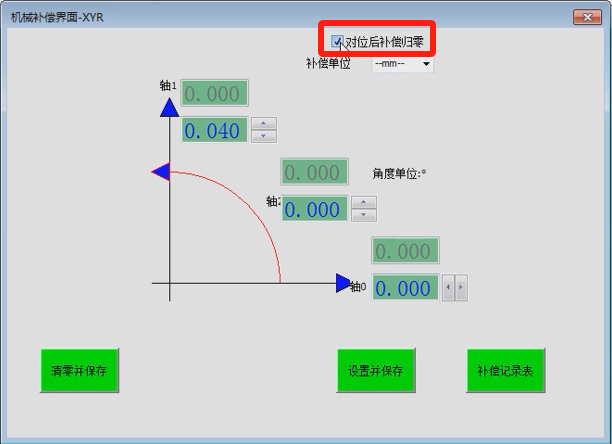

对位后补偿归零：填入补偿值后，系统执行对位一次后，会将界面的补偿值写入系统中，并将界面的数值设置成0；

相关知识内容也可以在官网搜索“WiseAlign对位软件补偿说明书”辅助观看。
