WiseAlign视觉对位软件的优势就是结合了高精度的对位运动平台对产品进行精密对位纠偏，不论是XYR平台或者UVW平台都可以根据平台参数进行控制。同时，WiseAlign软件本身的标定模块能够将多个相机和  运动平台标定,将视觉坐标系和机构坐标系统一起来，校正了相机的畸变误差并对平台平移旋转进行标定，更重要的是，针对精密对位平台执行机构，WiseAlign软件能够提供校正补偿功能，通过误差补偿参数设置，能够对系统固定误差（固有误差一般为产品自身的误差亦或是治具的误差等）进行有效的补偿。

多种补偿方式可供用户选择使用，那么今天为大家讲一下这之中的“软件补偿”

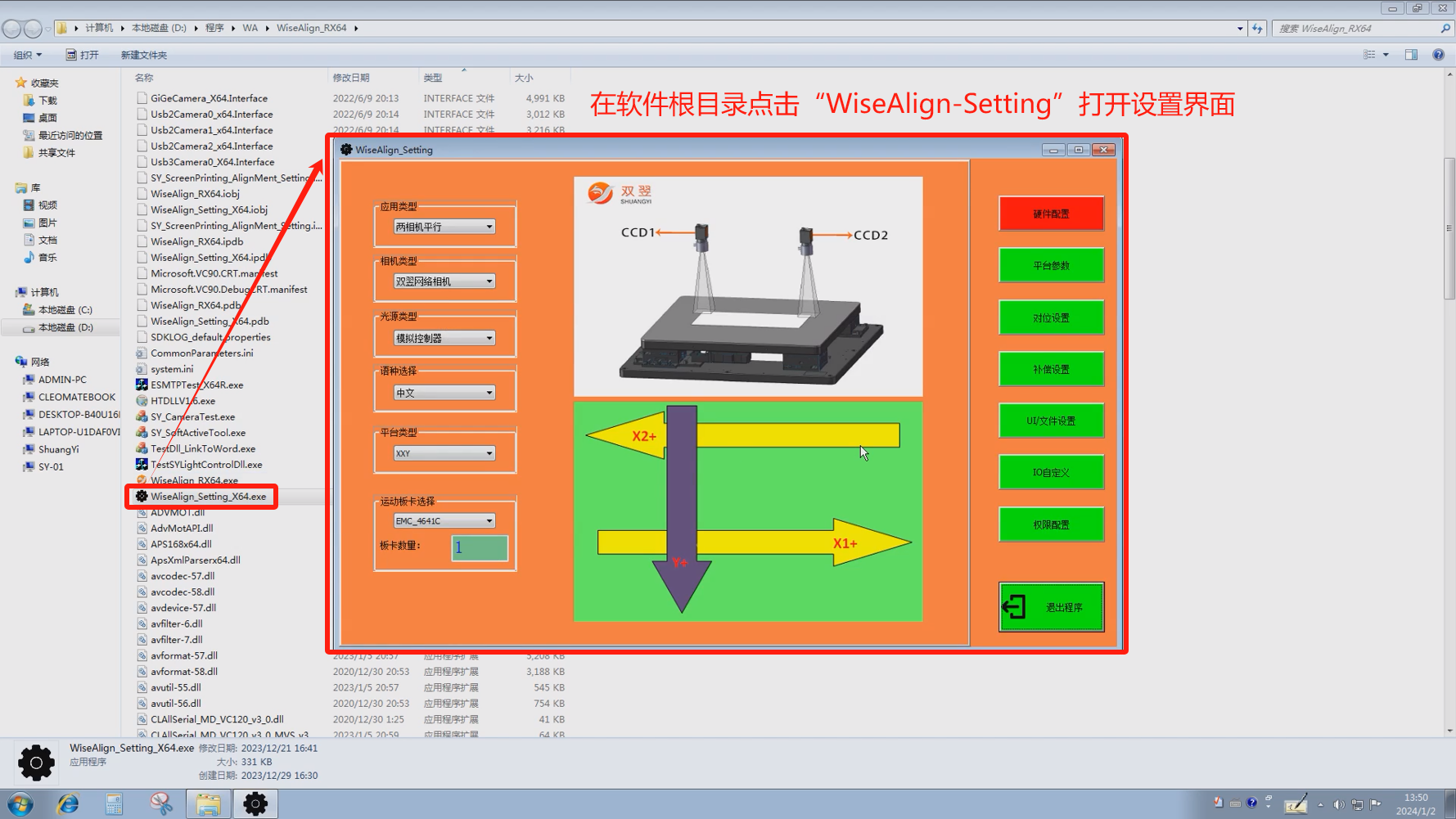

首先，要将软件的对位补偿调整为软件补偿，在软件根目录位置找到“WiseAlign-Setting”点击打开软件设置界面。

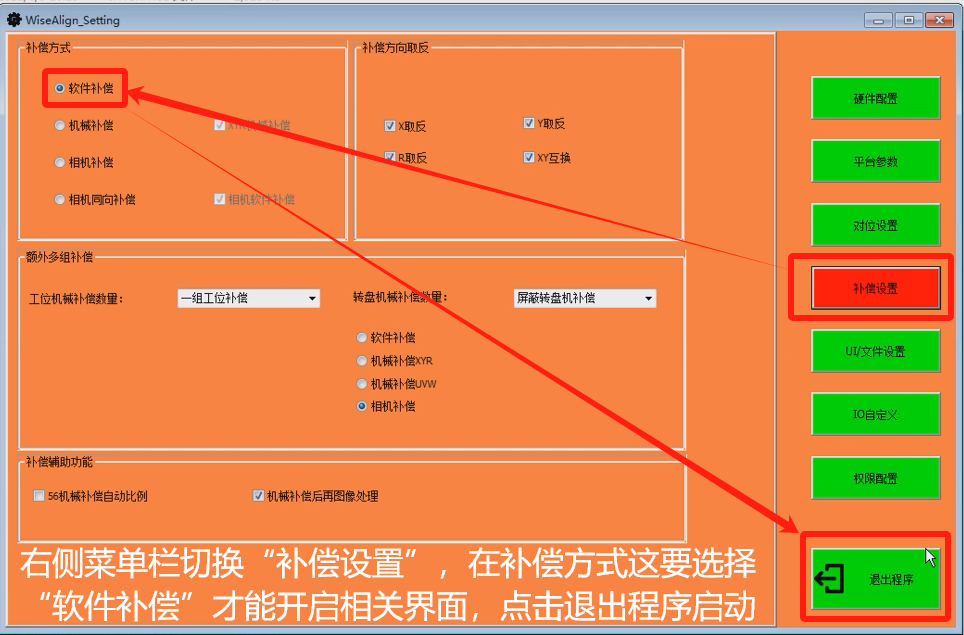

右侧菜单栏，选择“补偿设置”在补偿方式处可以看到当前软件选择的补偿方式，如果不是软件补偿，勾选上即可，选择完毕后，点击退出程序启动软件。

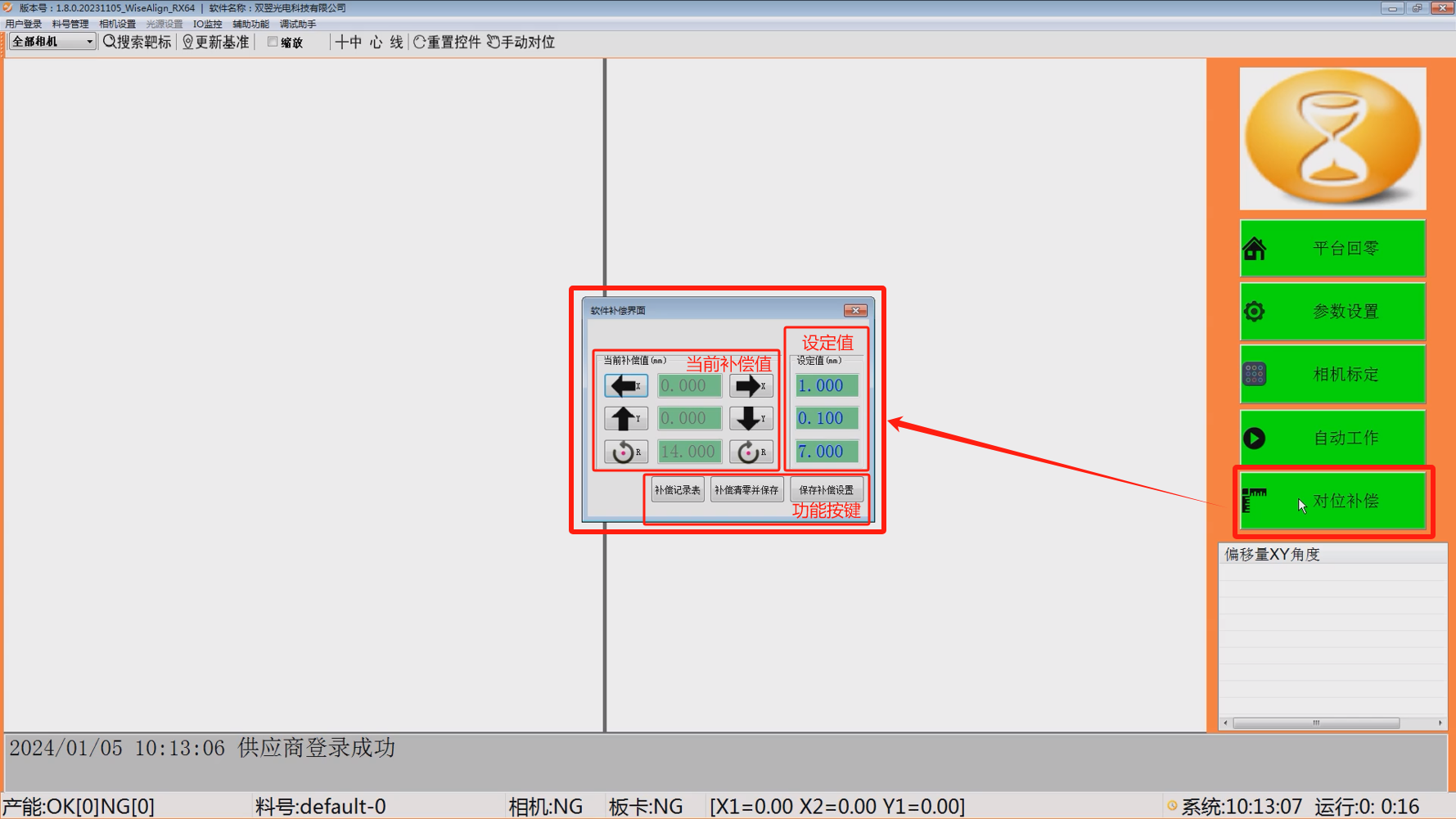

进入软件，在右侧功能按键栏，点击“对位补偿”打开对位补偿界面，可以看到界面大致分为三个区块“当前补偿值”“设定值”“功能按键”

软件补偿方式为对位靶标代入坐标系中，补偿方向的靶标的连线方向补偿，对位偏移量时将补偿值同时考虑再得出总体偏移量，输出对位OK后即表示流程结束

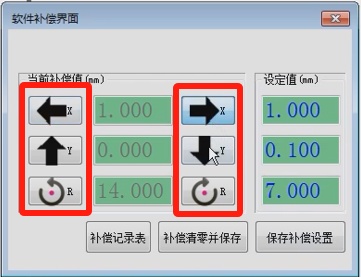

点击左侧的XYR补偿按钮，单击一次按钮以右侧“设定值”递增或者递减；

点击“设定值”处的输入框，会弹出小键盘，输入要设置的设定值，点击确认即可完成数值的设定。

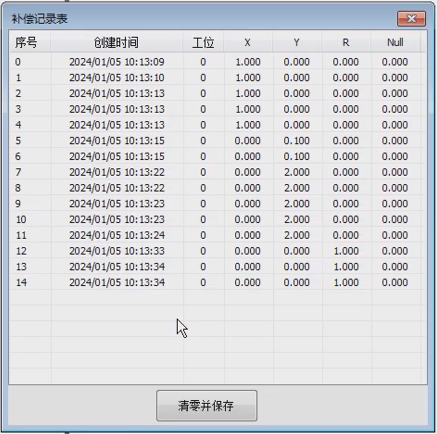

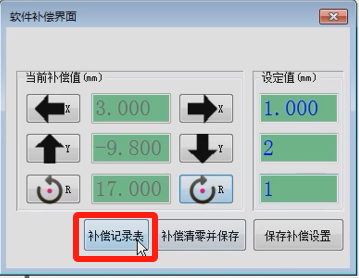

补偿记录表：点击打开可以看到补偿的序号、创建时间、工位、XYR的补偿数值。

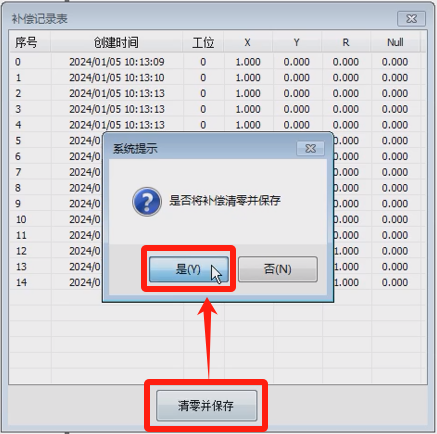

点击下方的“清零并保存”点击“是”会将当前所有的补偿记录清零。

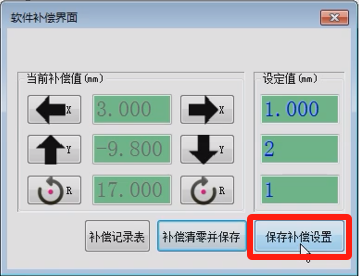

保存补偿设置：点击下方的“保存补偿设置”按键，设置当前的XYR的补偿值并保存料号文件中

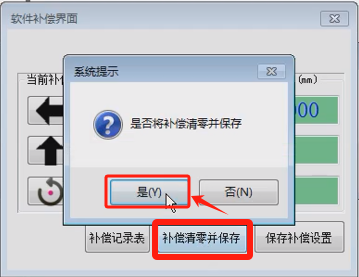

补偿清零并保存：点击“补偿清零并保存”在弹出提示框点击“是”会将当前的XYR的补偿值清零并保存料号文件中

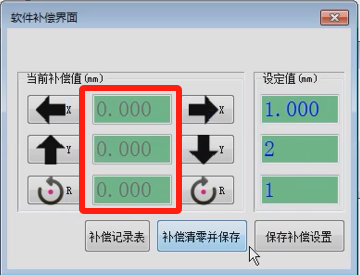

可以看到“当前补偿值”已经被清零了

相关知识内容也可以在官网搜索“WiseAlign对位软件补偿说明书”辅助观看。
