COB（Chip on BoardPCB板）技术最早发源于上世纪60年代，是将LED芯片直接封装在PCB电路板上，并用特种树脂做整体覆盖。COB实现“点” 光源到“面” 光源的转换。

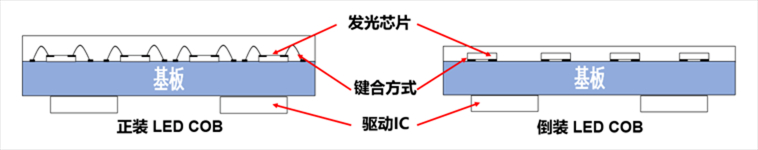

       COB封装有正装COB封装与倒装COB封装。正装COB的发光角度与打线距离，从技术路线上就局限了产品的性能发展。倒装COB作为正装COB的升级产品，在正装COB超小点间距、高可靠性、面光源发光基础上进一步提升可靠性，简化生产工序、显示效果更佳、近屏体验完美、可实现真正意义上的芯片级间距，达到Micro的水平。

        大家仔细看，COB正装本身就是装反了，二极管发光是一个面而不是一个点，大面朝下，引脚朝上，不是装反是什么？而后来的倒装恰恰是正装。

而真正的正装被我们误以为全倒装，据有以下几点优势：

1、超高可靠性

      全倒装COB产品采用全倒装发光芯片及无焊线封装工艺，发光芯片直接与PCB板的焊盘键合，焊接面积由点到面，焊接面积增大，故障点减少，产品性能更稳定。封装层无焊线空间，封装层更轻薄，降低热阻，提升光品质，提高显示屏面积和寿命。超高防护性，防撞、防震、防水、防尘、防烟雾、防静电。

2、超佳显示效果

       全倒装COB作为正装COB的升级产品，封装层厚度进一步降低，可彻底解决COB模块间的彩线及亮暗线故障的顽疾。20000：1超高对比度，2000CD/㎡峰值亮度，黑场更黑、亮度更亮、对比度更高。支持HDR数字图像技术，静态及高动态画质精细完美。

3、超小点间距

      全倒装COB是真正的芯片级封装，无需打线，物理空间尺寸只受发光芯片尺寸限制，突破正装芯片的点间距极限，是点间距1.0以下产品的首选。

4、超节能舒适

       全倒装发光芯片，同等亮度条件下，功耗降低45%。有源层更贴近基板，缩短了热源到基板的热流路径，具有较低的热阻。倒装芯片面积在PCB板上占比更小，基板占空比增加，具备更大的出光面积，发光效率更高，屏体表面温度大幅降低，同等亮度下，屏体表面温度比常规正装芯片LED显示屏低10℃。
