边缘匹配

边缘匹配，通过计算与模板的轮廓相似度在图像中寻找目标。

通过鼠标操作ROI选定模板，进入【高级参数】设置匹配角度范围，最小相似度分数，并可修改模板。

1.模板选择与学习

1.1 模板选择

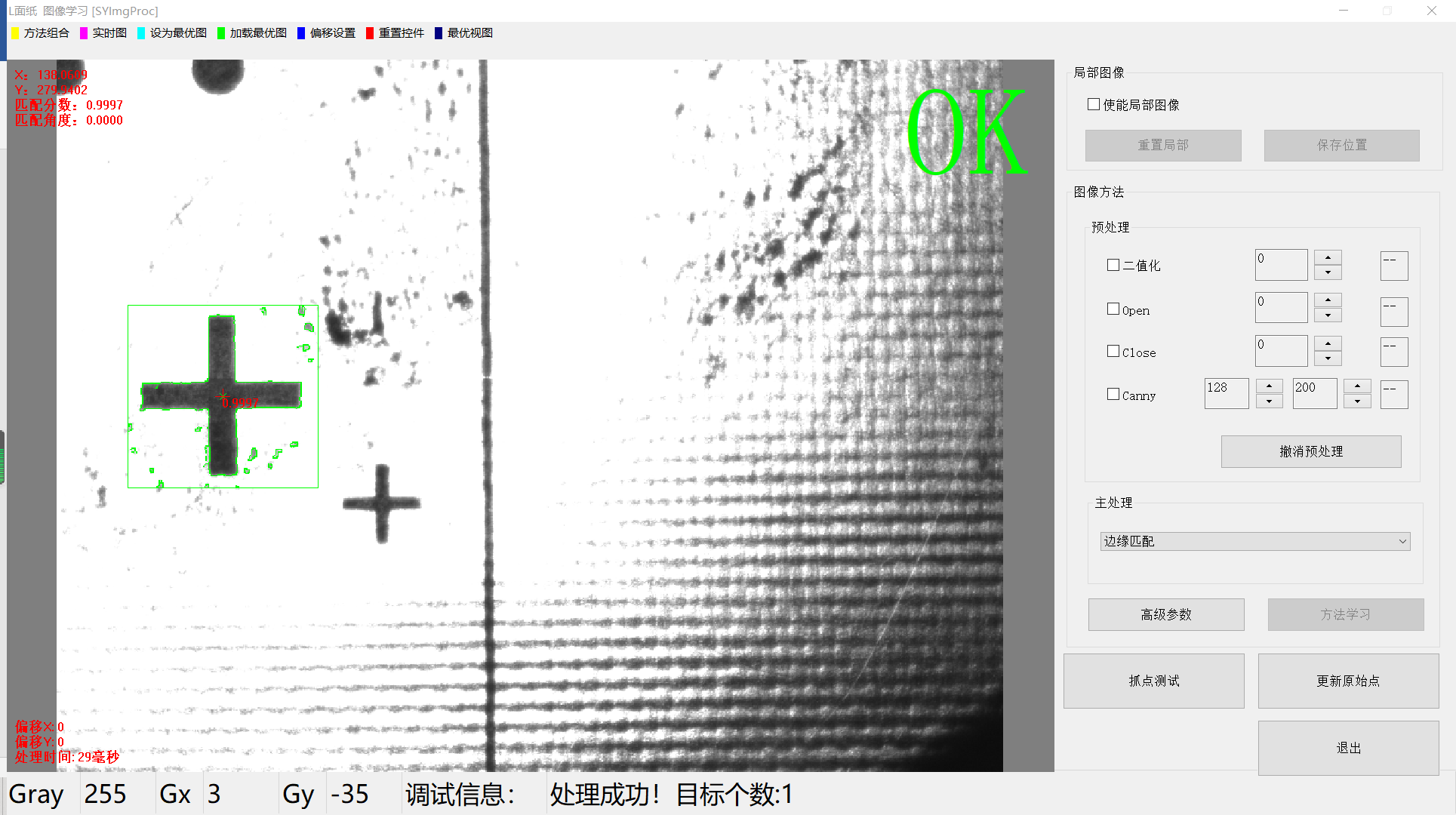

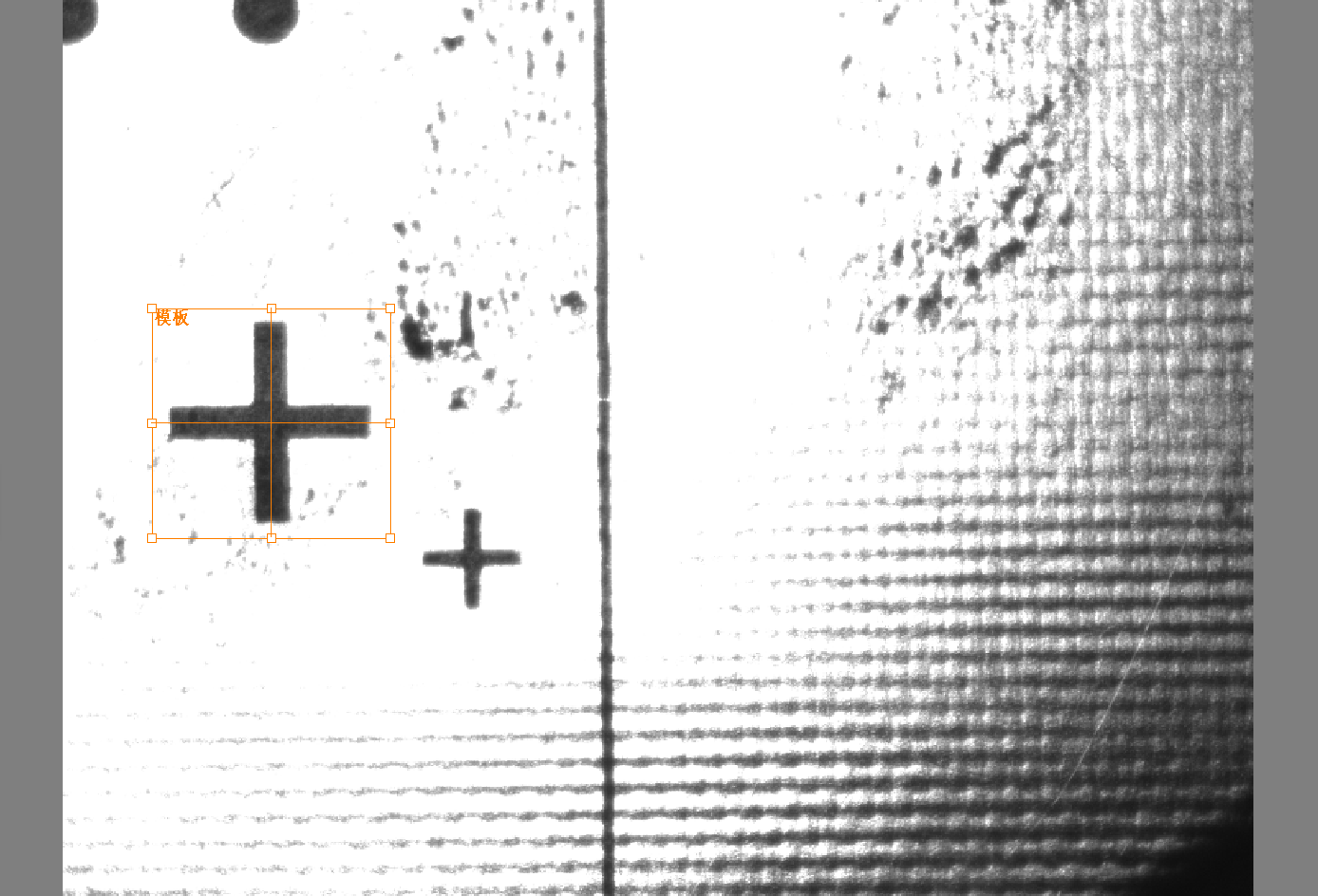

【1】在主处理下拉列表中选择《边缘匹配》，在图像范围内将出现一个橙色矩形框。如未见矩形框，可点击图像上方工具栏《重置控件》。

【2】通过鼠标改变ROI的大小，并拖放至适当的位置作为学习的模板。

1.2 模板学习

点击【方法学习】，橙色区域的局部图像作为模板被学习及保存，并自动执行图像处理并显示结果。

 到此，模板的选择与学习就完成了。

2.参数设置

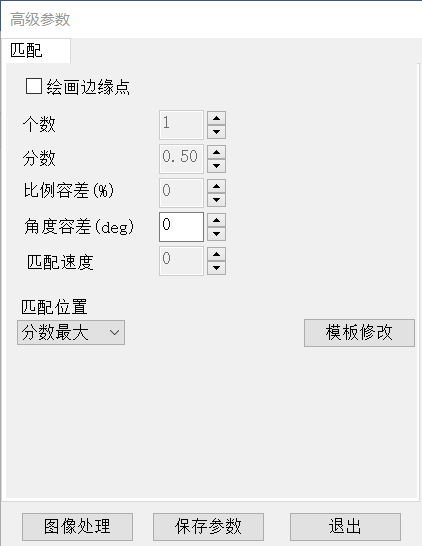

点击【高级参数】进入参数设置界面。

【绘画边缘点】勾选绘画出模板边缘轮廓，观察匹配的准确程度。

2.1 个数

图像中存在多个目标时，设置【个数】，即可返回多个目标。

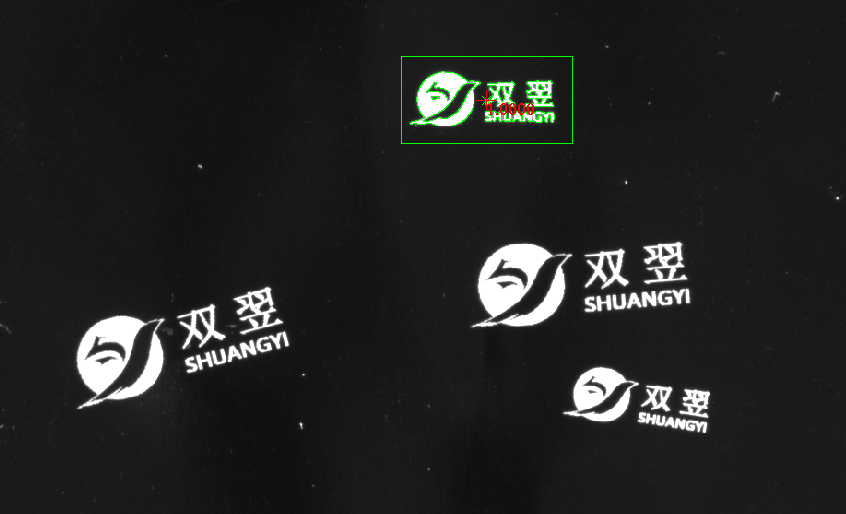

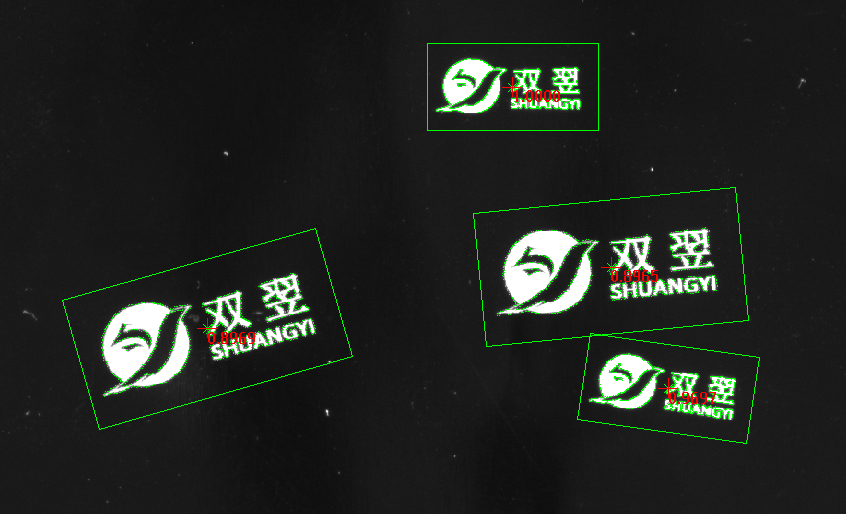

                         个数：1                                                        个数：4

2.2分数

目标与模板间的相似度分数。分数越高，表示目标与模板越相似。分数在设置值之下的目标，将会被剔除。（请观察下面图中，每个目标的分数）

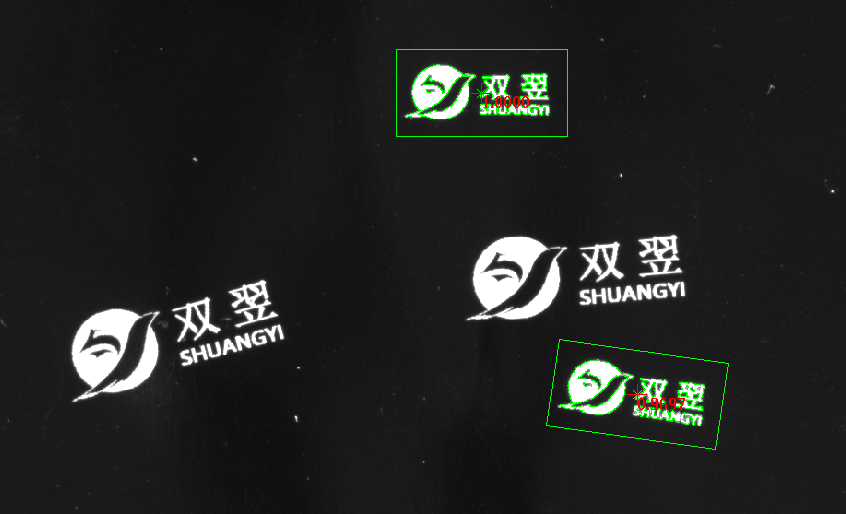

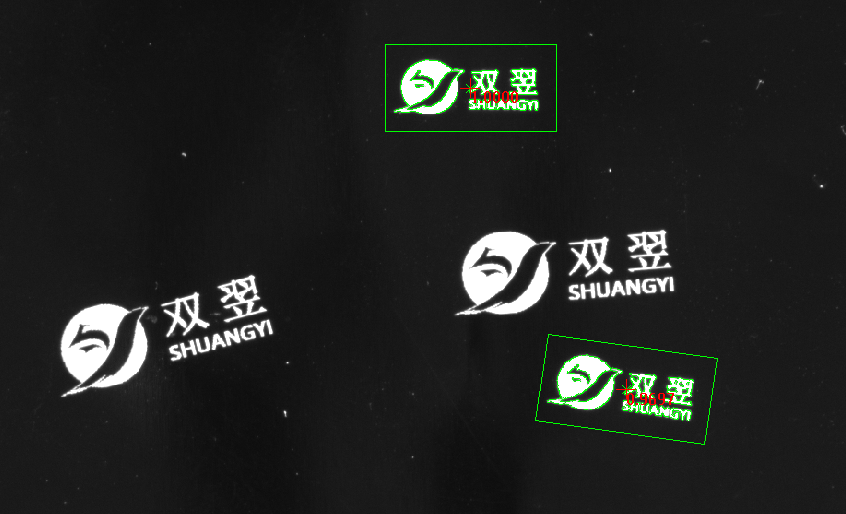

                        分数：0.9                                                      分数：0.8

2.3比例容差

目标与模板的大小比例变化时，设置合适的比例容差，即可寻找大小变化的目标。

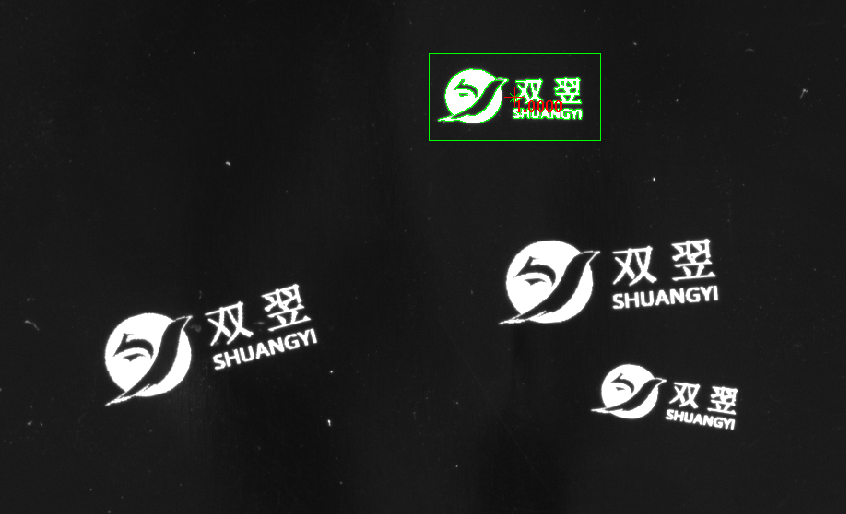

                      比例容差：0%                                            比例容差：60%

2.4角度容差

图像中的目标发生角度变化，设置角度容差，即可寻找角度发生旋转的目标

                  角度容差：0 deg                                           角度容差：30 deg

2.5匹配速度

该参数的取值范围在[0,2]之间，一般情况下，该参数默认为0，表示在速度与搜索准确性上达到最优。当图像质量较差，导致错误搜索或未能搜索到目标时，调整该参数为1或2，可提升搜索目标的准确性，但同时会增加搜索时间。该参数越大，搜索准确性越高，但是搜索时间也越长。

2.6匹配位置

该参数提供了返回目标的辅加选项，可根据以下选项返回目标数据。

【所有目标】：返回所有的目标

【分数最大】：返回所有目标中分数最大的目标

【最左边的】：返回所有目标中位置最左边的目标

【最右边的】：返回所有目标中位置最右边的目标

【最上边的】：返回所有目标中位置最上边的目标

【最下边的】：返回所有目标中位置最下边的目标

举例：

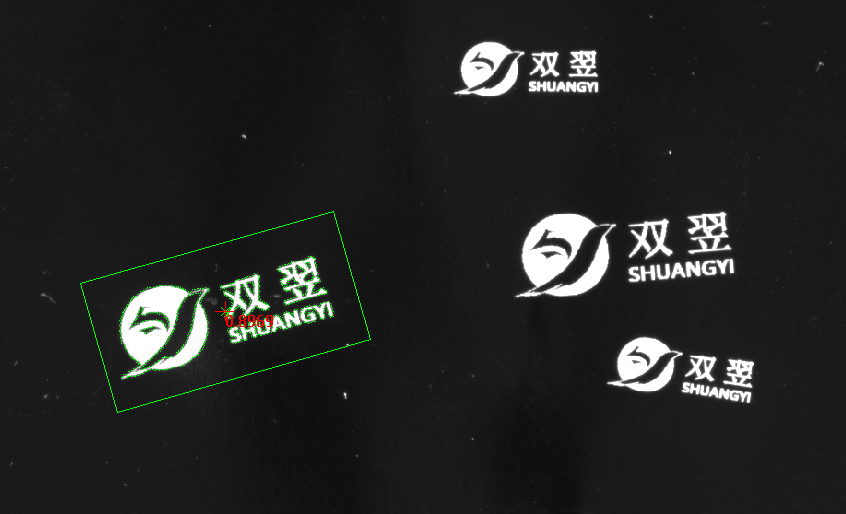

                        所有目标                                                          最左边的

2.7模板修改

如模板存在干扰的边缘特征点，可以对模板轮廓进行修改优化，从而改善轮廓匹配搜索目标的性能。算法在提取边缘特征点时，将不再考虑被涂的红色区域内的特征点。

2.7.1画笔宽度

改变鼠标画笔的宽度，使修改更便利。

                 画笔宽度：20                                             画笔宽度：80

2.7.2全否/全是

全否：即图中所有的轮廓全部不考虑，这时配合【擦除/选择】中的【选择】功能快速提取需要的轮廓。

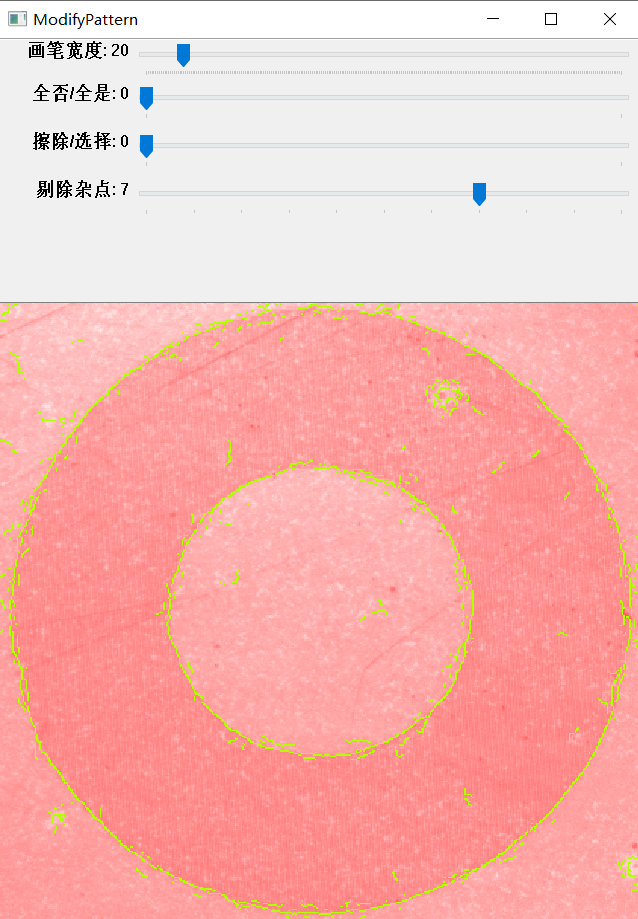

                    全否

全是：即图中所有的轮廓全部考虑，这时配合【擦除/选择】中的【擦除】功能去除不需要的轮廓。

2.7.3擦除/选择

擦除：使用鼠标画笔去除不考虑的轮廓点

选择：使用鼠标画笔选择考虑计算的轮廓点

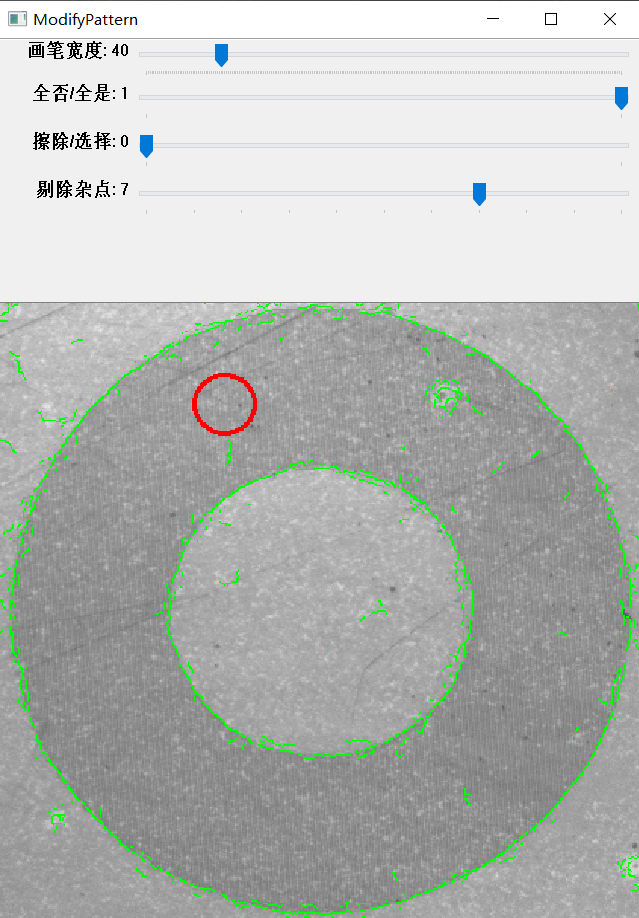

            擦除：画笔红色                                            选择：画笔绿色

【擦除过程】

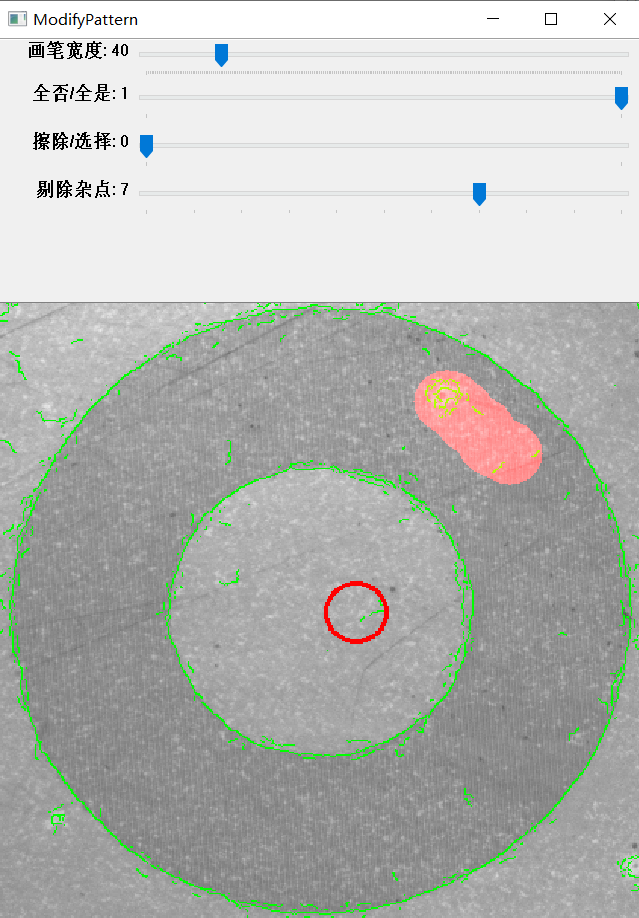

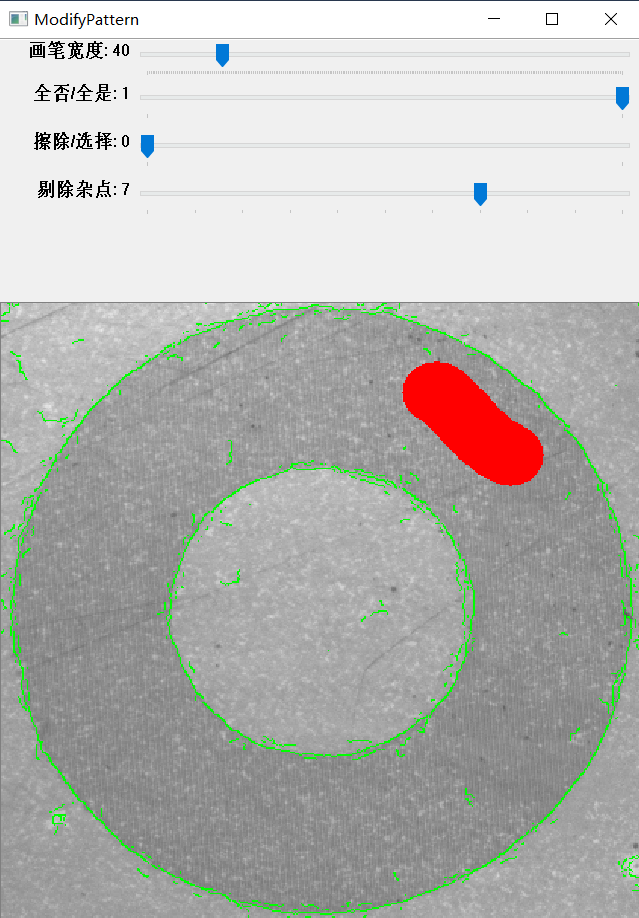

         鼠标左键按下并涂画                                      鼠标左键抬起完成擦除

【选择过程】

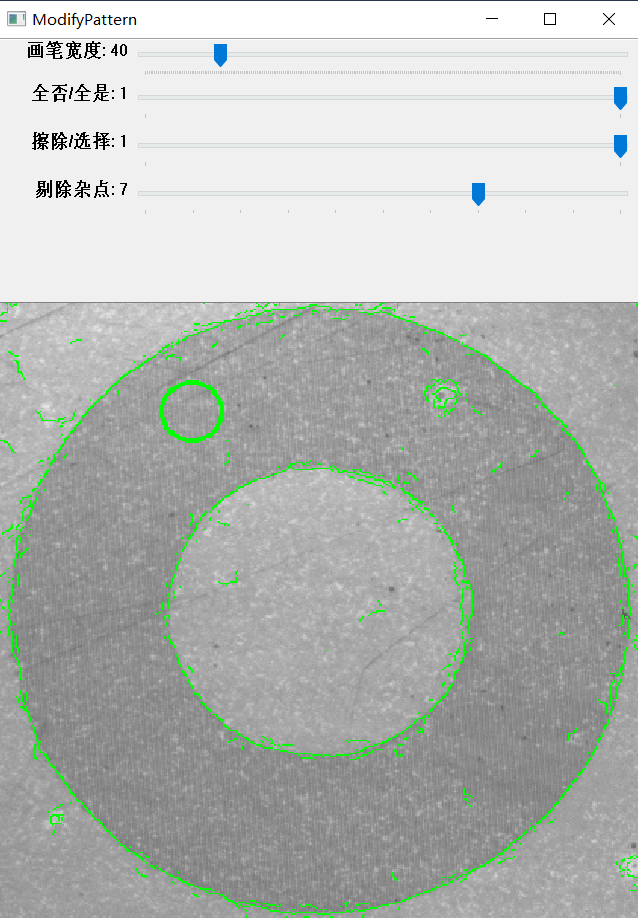

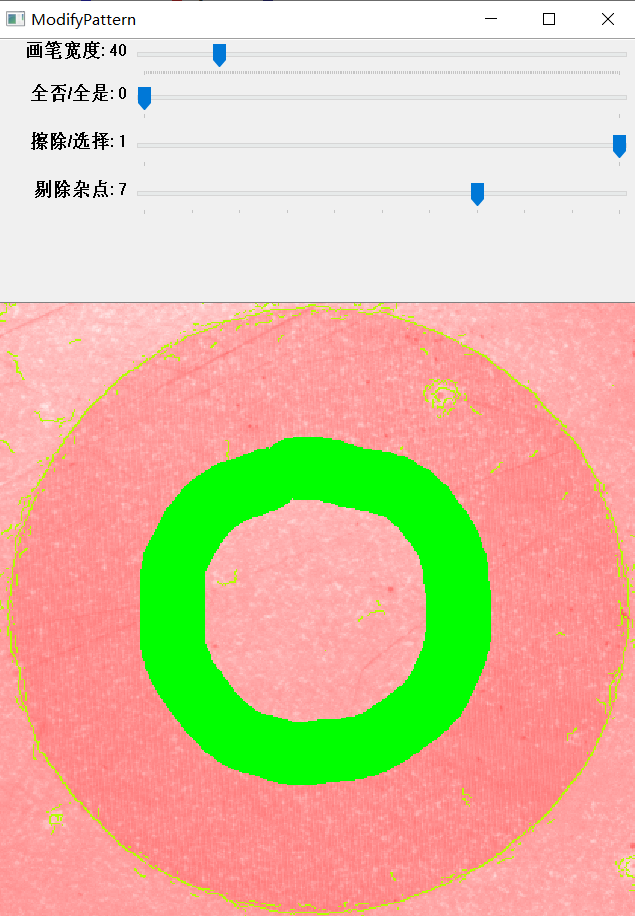

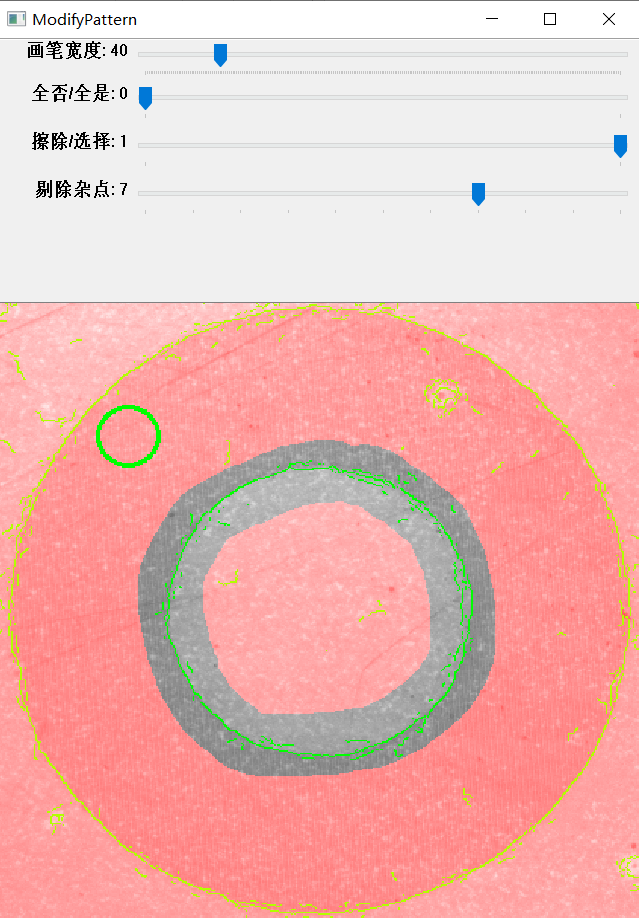

           鼠标左键按下并选择                                    鼠标左键抬起完成选择

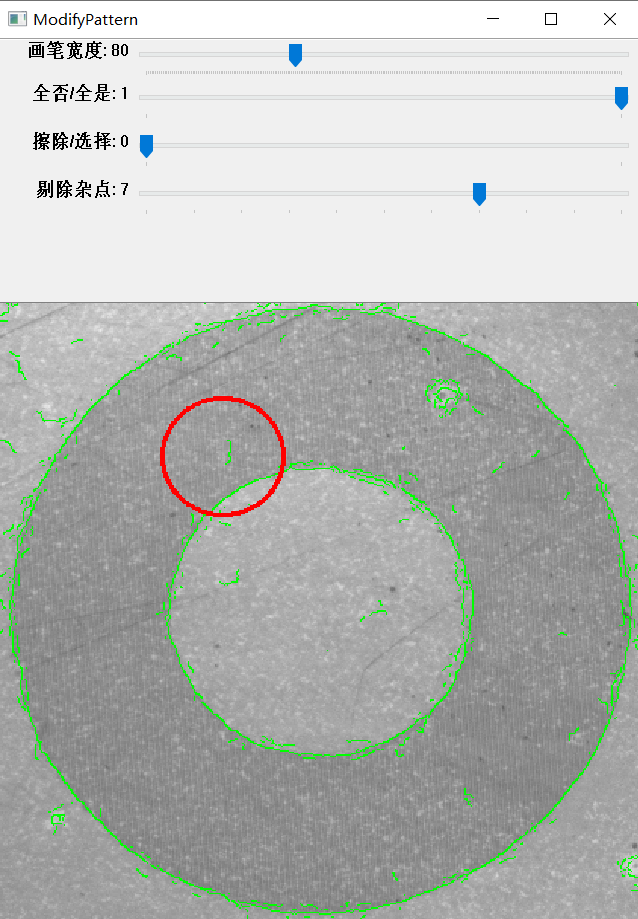

2.7.4剔除杂点

当图像的质量较差时，边缘模糊产生大量的杂点；从而增加了搜索的时间，同时影响了搜索的准确性。通过调整【剔除杂点】去除大部分的干扰点，优化了模板的轮廓信息。

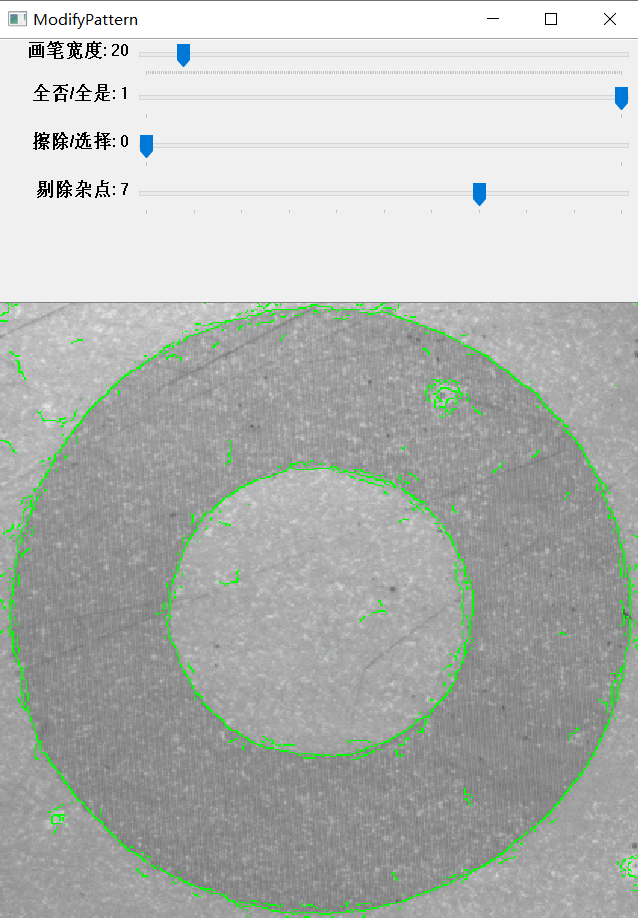

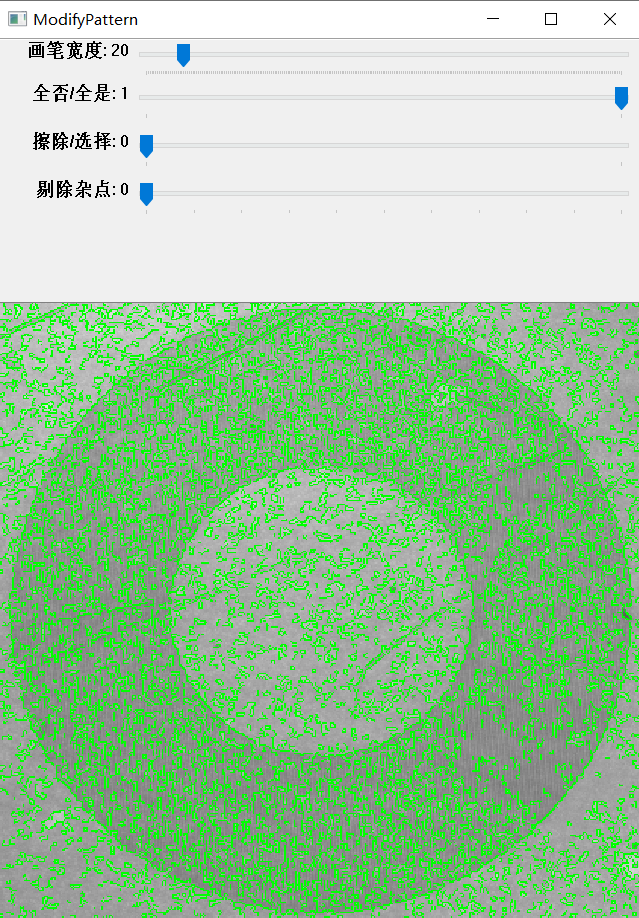

                剔除杂点：0                                                           剔除杂点：7
