一个真实案例：某3C配件厂采购了一台号称“500万像素、微米级精度”的全自动影像测量仪，结果检测透明导光板时，轮廓在屏幕上忽明忽暗，同一个孔径连测十次，偏差能差出好几个微米。厂家售后上门调试三次，最后才查明白：这台设备只有表面光源、没有透射光源，低对比度工件根本“看不清”，加上寻边算法对这类边缘支持不佳，整套设备成了摆设。样品滞留、交期延误，前后损失超过十几万。

很多人以为，影像测量仪就是“放大镜加电脑”，像素越高、倍率越大，测得就越准。

事实并非如此，影像测量仪是光学成像、机械传动、电子控制与软件算法协同工作的精密检测设备，测量精度由光栅尺、镜头、光源与软件算法共同决定，绝不是一张参数表能说清的。它在行业内也常被称为二次元测量仪，能额外测高度、台阶差的机型则称为2.5次元测量仪。

选型表面上是勾选参数，实则是工件特征、精度需求、生产规模与预算的综合权衡；接下来，本文就为大家详细讲解影像测量仪选型时需要注意的诸多事项。

一、先明确测什么：应用场景与工件特征

选型第一步，不是看参数，而是搞清楚“你要测什么”。不同工件的材质、尺寸、批量，直接决定机型方向。下面这张对照表可直接参考：

表1 常见测量对象与选型方向

几个典型场景的避坑提醒：

· 行程留足余量：测量行程按最大工件长宽再加20%~30%余量选择。行程不够，大工件放不下；行程过大，费钱又占地方。

· 透明件必须配透射光源：导光板、薄膜、玻璃这类低对比度工件，没有透射光，边缘识别会反复失败，这是最常见的“买回来才发现”的问题。

· 只测平面尺寸就选二次元；需要测高度、台阶差、简易平面度，务必选2.5次元机型，否则后期只能加装探针，费钱又费事。

二、核心部件选型指南：别只看参数

明确应用场景之后，再来看核心部件。下面逐一拆解各部件的选型要点：

1. 精度：看懂“分辨力”与“示值误差”，别被像素忽悠

很多采购只看相机像素，觉得500万像素一定比200万像素测得准。像素决定的是图像清晰度，而最终测量精度，由光栅尺精度、镜头畸变校正与软件算法共同决定。

打个比方：数显分辨力相当于尺子上的最小刻度，坐标示值误差则相当于这把尺子本身到底准不准。行业通用原则是：设备的测量精度应达到工件公差带全距的1/3~1/8。以常见机型为例，三轴数显分辨力0.5μm、X/Y坐标示值误差约(2.5+L/100)μm（L为被测长度，单位mm）的设备，可满足机械、电子、塑胶等行业常规工件检测；而芯片、医疗器械、航空航天类高精度工件，则需要示值误差更小的机型。此外，长期连续检测场景，重复测量精度比单次精度更重要，选型时务必索取重复性数据。

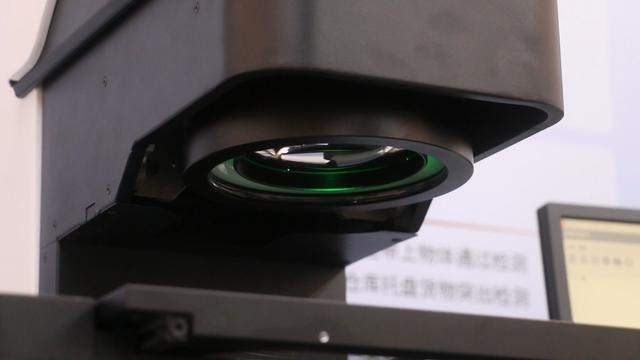

2. 镜头与光源：变倍范围决定适应力

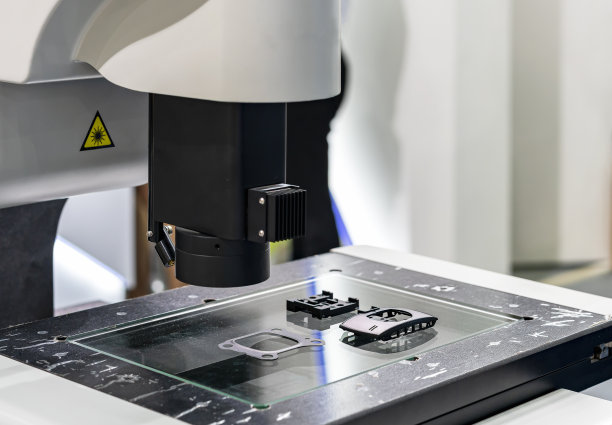

连续变倍镜头能在一台设备上兼顾大范围观测与微小细节放大，变倍范围越大、物方视场覆盖越广，设备对不同工件的适应力越强。光源方面，表面光与透射光最好都能独立调节亮度，以应对金属高反光、透明材质等不同工况。

3. 结构与传动：稳定压倒一切

底座优先选择花岗岩材质：密度均匀、热变形小、耐磨抗振，是长期精度稳定的基础。批量检测场景建议选伺服电机驱动的全自动机型，可编程、一键自动测量；小批量多品种场景，手动机型操作灵活、成本更低。

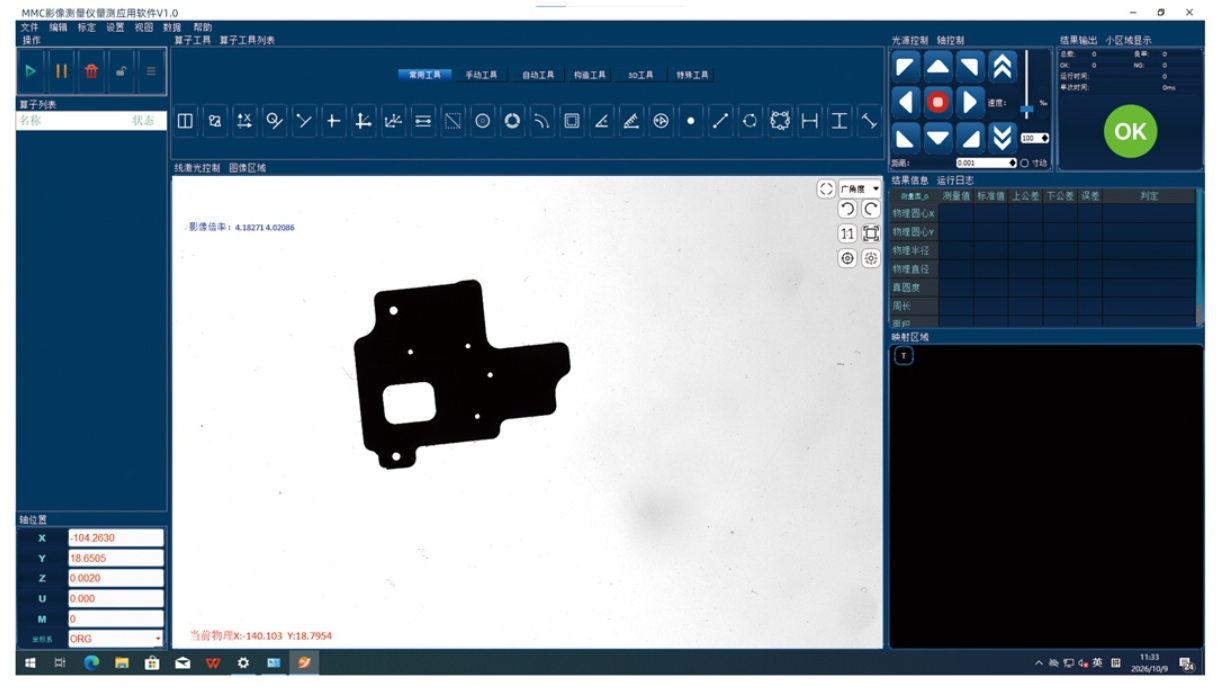

4. 软件与算法：真正决定“好不好用”

寻边算法、自动对焦、图纸比对、SPC统计、报表导出，这些功能决定设备日常是否顺手。选型时逐一确认，并尽量带上工件现场打样实测，比看一百页彩页都管用。

三、最容易忽略的坑——环境与使用条件

实际上，相当一部分影像测量仪的精度漂移与故障，根源不在设备性能，而在使用环境。

1. 振动：影像测量仪怕“抖”

设备要远离冲床、空压机、注塑机等振动源，放置台面建议载重不低于350kg。花岗岩结构本身抗振，但架不住车间里天天震。

真实案例：某注塑厂把影像测量仪直接放在注塑机旁边，每次合模，机器一震，同一个工件测十次能差出好几个微米。后来把设备搬进独立检测室，问题当天消失。

2. 温度与湿度：精密设备怕“变”

影像测量仪应放置在干燥、无尘、温度相对稳定的环境，避免阳光直射与空调直吹，防止结构热变形影响示值。

3. 防尘防潮：光学部件怕“脏”

粉尘较多的车间，镜头容易积灰导致成像发虚。需做好日常防尘与定期清洁，镜头清洁务必使用专用镜头纸，切忌用手直接触碰光学镜片。

四、可靠性、生命周期与品牌策略

影像测量仪不是快消品，往往要服役5年甚至10年。选型时除了价格，更要关注厂家的研发实力、售后响应、精度校准服务与软件持续升级能力。

如何考察一个厂家？可以从三个维度入手：一看公司实力与行业资历；二看是否提供安装、调试、培训、维修、校准的一站式服务；三看能否提供精度溯源与第三方检测报告。

附上一份影像测量仪品牌选型参考：

表2 影像测量仪品牌选型参考

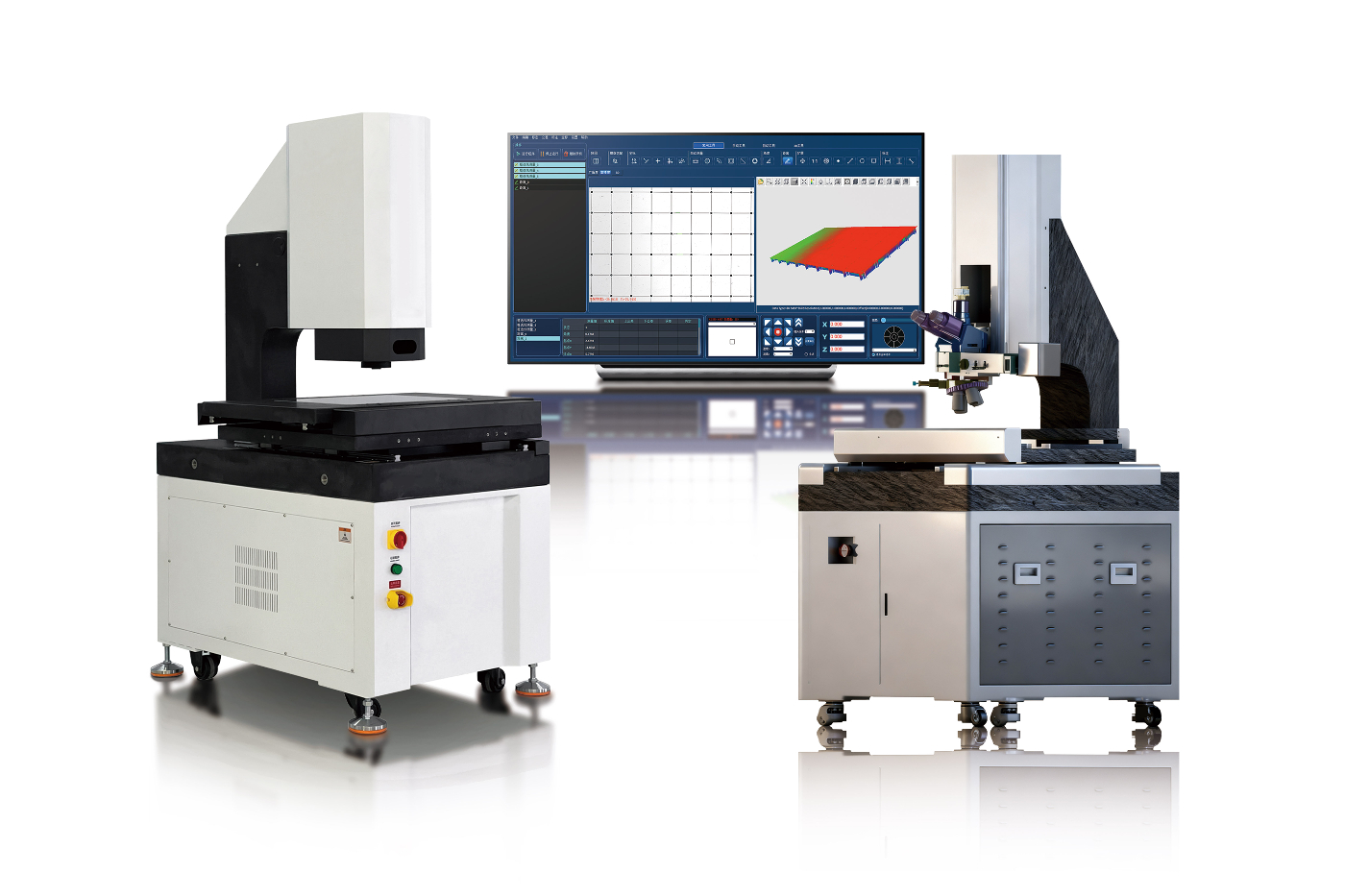

这里重点说说国产专业品牌。以双翌光电为例，专注高精度全自动测量仪器与机器视觉显微系统的研发。全自动影像测量仪已完成从底层硬件、操作系统到上层软件的全链路国产化适配，并融入AI智能检测，在LCD液晶屏、3C电子、半导体等行业检测场景中均有落地应用。

五、结语

做选型这行久了，最大的感悟是：没有最好的影像测量仪，只有最适合你工件的影像测量仪。最后几点核心建议：

· 场景先于参数：先列清工件清单、公差要求与日检测量，再谈配置，不要一上来就追求“越高越好”。

· 精度按公差匹配：精度不是越高越好，够用且稳定才省钱，1/3~1/8公差带原则是底线。

· 打样实测最可靠：带上真实工件去厂家现场打样，比看任何参数表都管用。

· 环境与售后比价格重要：设备要用好几年，后期校准、维修、软件升级才是长期成本的大头。

如果你正在为某个具体工件选型而纠结，欢迎留言告诉我们：工件材质与尺寸、公差要求、日检测量与预算范围，我们会为你做一次快速选型分析。例如：“3C连接器，长度5mm，公差±0.01mm，月检10万件，预算15万以内……”我们会逐一为你拆解，帮你避开那些容易被忽视的问题。
