从点到面，从2D到3D：影像测量仪能测哪些几何要素？

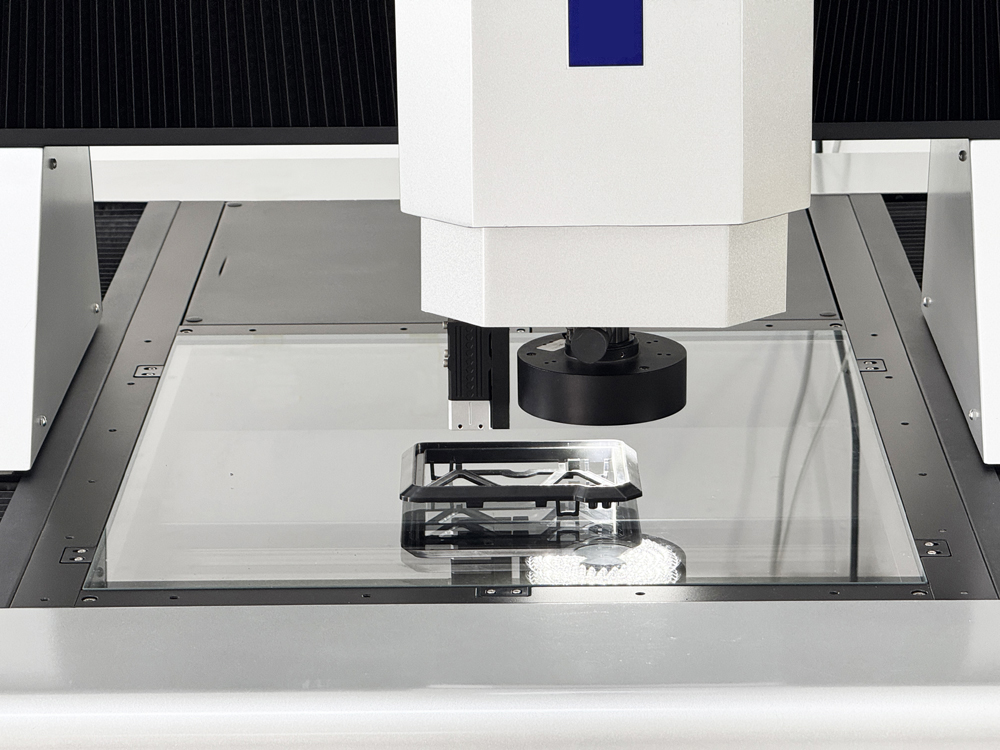

在精密制造领域，影像测量仪是应用最广泛的质量检测设备之一。它通过光学成像和图像处理技术，将被测工件放大成像，并计算出图像中各个特征的实际物理尺寸。很多人可能会好奇，这种非接触式的测量设备，到底能测出哪些几何参数？

简单来说，只要是在二维平面上能画出来的几何图形，影像测量仪几乎都能测量。如果再配合激光测头或接触式探针，它还能延伸到三维空间。接下来，我们以双翌光电的影像测量仪为例，从基础几何、复合计算、形位公差和三维特征四个维度，系统梳理影像测量仪的测量能力。

一、基础几何要素：构建测量的“积木”

任何复杂的工件轮廓，都可以拆解为基础的点、线、圆等几何要素。影像测量仪最核心的能力，就是精准提取这些基础特征。

点（坐标点）：这是最基础的要素。测量软件通过寻找图像中灰度发生剧烈变化的边缘，提取出一个像素级别的点。在精密测量中，为了突破物理像素的限制，软件通常会采用亚像素边缘提取算法，让这个点的坐标精确到像素的几分之一。

直线（线与线段）：直线测量广泛应用于工件的边缘、台阶和基准面。操作时，软件会在图像上框选一段边缘区域，自动抓取多个边缘点，然后利用最小二乘法将这些点拟合成一条直线。这种方式能有效过滤掉工件边缘的毛刺或图像噪点，还原出真实的直线轮廓。

圆与圆弧：孔径、轴径、倒角、R角等都是典型的圆或圆弧特征。影像测量仪通过提取圆周上的多个点，计算出圆心坐标、直径或半径。对于不完整的圆弧，只要提取的点数足够且分布合理，同样可以进行精准拟合。

椭圆：在某些倾斜视角或特定形状的工件上，圆形会呈现为椭圆。影像测量仪同样可以通过特征点拟合，计算出椭圆的长轴、短轴和中心位置。

二、复合几何要素：通过基础计算得出

单一的点和线往往无法满足实际检测需求，在提取基础几何要素后，软件会通过数学计算，推导出更复杂的几何参数。

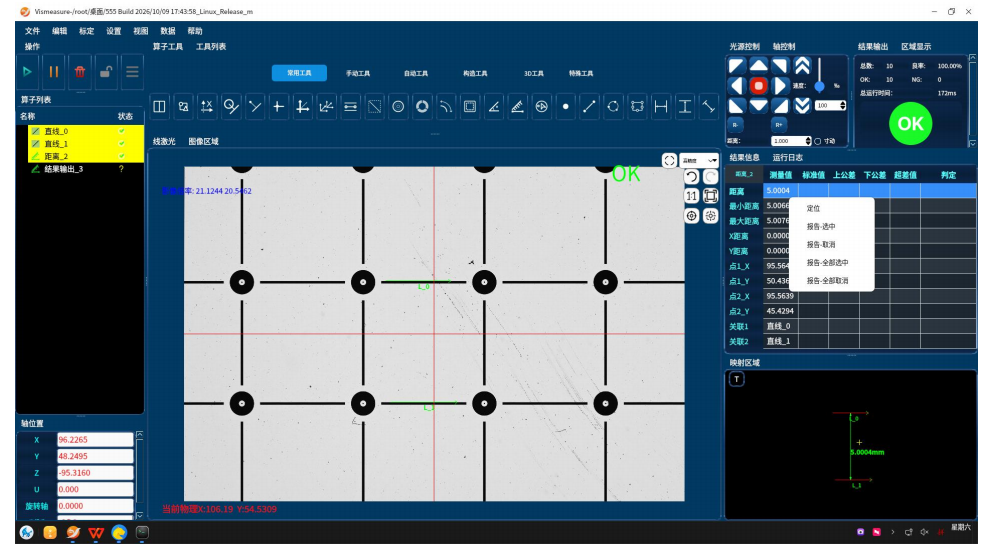

距离与角度：这是产线上最常用的参数。点到直线的垂直距离、两条平行线之间的距离、圆心到圆心的距离，以及两条直线之间的夹角，都可以通过基础特征自动计算得出。

交点与中心：两条直线的交点、直线与圆的交点、多个圆的公共圆心等，软件都能瞬间完成计算。此外，比如三角形、矩形等多边形特征，软件只需测量其顶点，就能自动算出面积、周长和边长。

三、形位公差要素：评判装配性能的关键

现代制造业不仅要求尺寸“对”，更要求形状“正”。形位公差（GD&T）的测量，是影像测量仪的高阶应用。

位置度：用于评价一个特征（如圆孔）相对于基准的真实位置是否偏移。这在PCB板过孔检测和手机中框孔位检测中极为常见。

同心度与同轴度：同心度测量是影像测量仪的强项。通过拟合内外圆的圆心，计算出两个圆心之间的偏差，从而评价轴承、齿轮等旋转部件的配合精度。

平行度与垂直度：通过测量两个平面或两条直线的相对角度，结合它们之间的距离，软件可以计算出工件是否满足平行或垂直的设计要求。

轮廓度：对于复杂的自由曲面或异形轮廓，影像测量仪可以扫描其边缘，生成一连串点云数据，再与CAD数模进行比对，得出实际轮廓偏离理论轮廓的极值。

四、三维空间要素：从平面走向立体

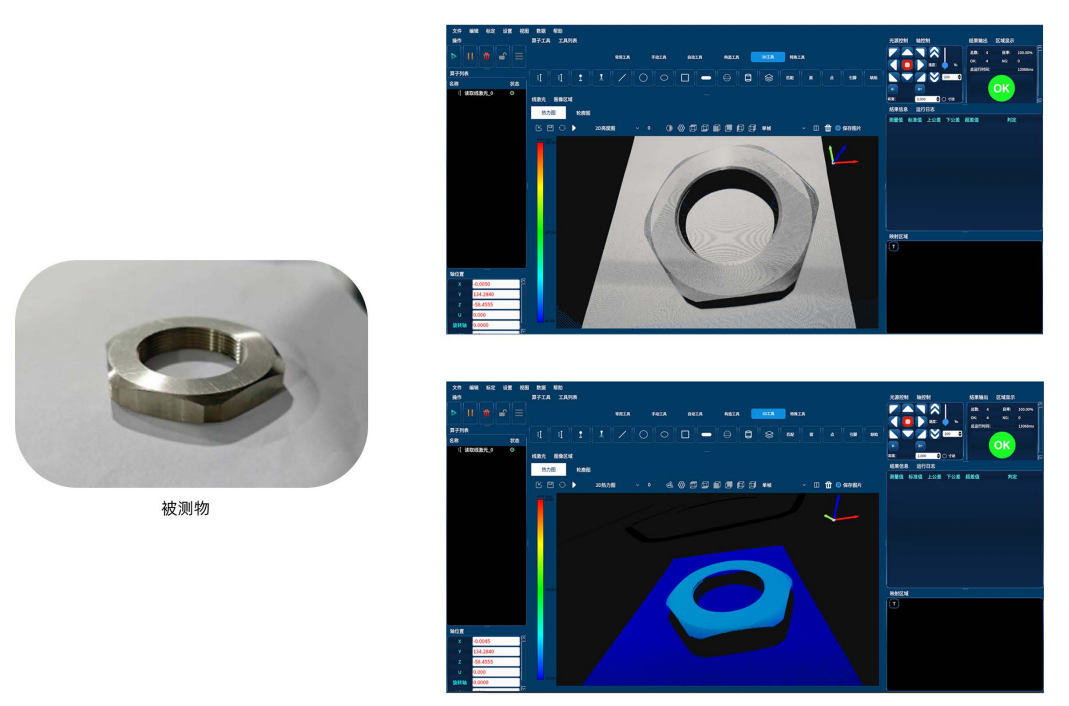

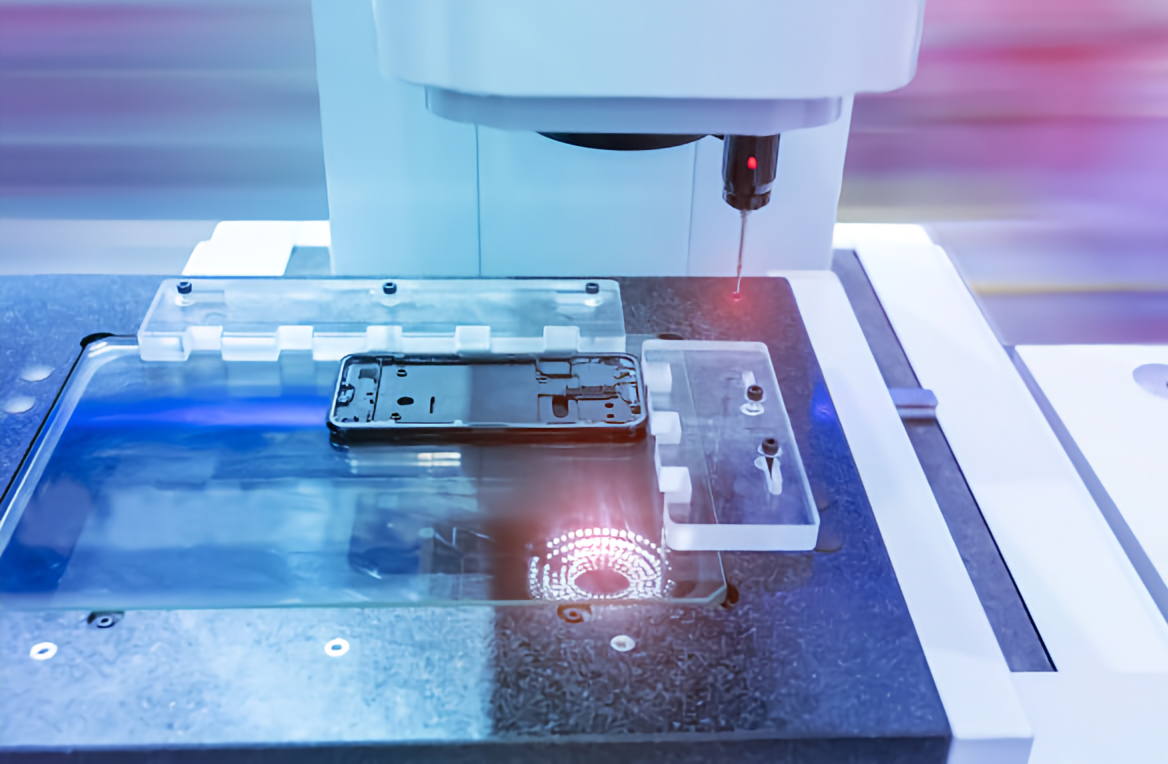

传统的2D影像测量仪只能测平面尺寸。但现在的设备通常可以通过加装激光位移传感器、共聚焦测头或接触式探针，升级为3D测量。

高度差与深度。通过Z轴光栅尺的读数，影像测量仪可以测量台阶的高度、盲孔的深度以及凸起的高度。

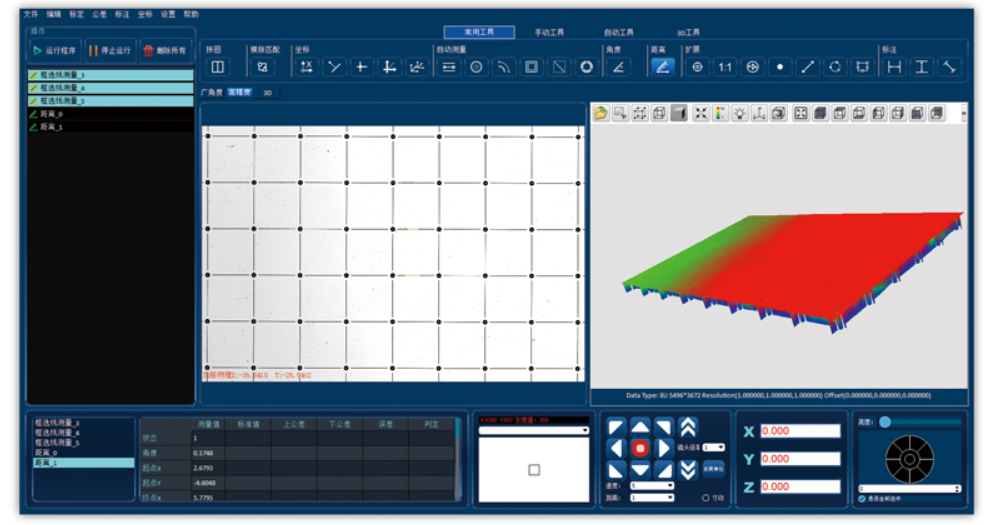

平面度。在工件表面提取多个点，软件通过计算这些点拟合出一个理想平面，并求出最高点和最低点到该平面的距离差。平面度对于评估屏幕贴合面、密封面尤为关键。

圆柱度与锥度。利用激光扫描或者多截面圆测量，软件可以评估圆柱体是否均匀、锥形结构的角度是否达标。

五、算法与软件的底层支撑

要精准地测量上述几何要素，单靠昂贵的硬件是不够的，核心在于底层算法的计算能力。

在这一领域，深圳市双翌光电科技有限公司有着深厚的算法积累。其自主研发的视觉软件平台，内置了丰富的几何拟合工具库。例如，在处理复杂边缘时，软件利用亚像素定位、高斯拟合等算法，能在低对比度或高反光条件下，依然稳定提取几何特征。

此外，双翌光电的软件平台深度融合了深度学习算法，让设备在测量几何要素的同时，也能识别出划痕、异物、缺角等外观缺陷的形态特征。这种将高精度尺寸测量与AI外观质检合二为一的能力，让企业在单次检测中就能获得更全面的质量数据。

在国产化适配方面，双翌光电已构建起全链路的自主可控生态。 随着信创产业在制造领域的深入推进，工业软件的数据安全与供应链稳定变得尤为关键。双翌光电自研的数码显微测量软件已正式通过麒麟软件适配认证，能够在国产银河麒麟操作系统上稳定运行。同时，影像测量仪也全面支持搭载国产海光CPU的工控平台。这种“国产芯片 + 国产操作系统 + 自研测量软件”的底层架构，意味着他们可以在完全自主可控的软硬件环境中，放心地完成微米级的几何要素测量与AI缺陷检测。

六、结语

从最基础的点、线、圆，到复杂的形位公差与三维曲面，影像测量仪凭借其强大的几何计算能力，几乎覆盖了工业制造中所有的二维尺寸与三维轮廓检测需求。它不仅是尺寸测量的工具，更是评价加工工艺、验证装配性能的重要依据。随着软件算法与多传感器融合技术的不断进步，影像测量仪的测量边界还在不断拓宽，为精密制造提供更加全面、高效的质量护航。
