机器视觉如何揪出光伏产线上的隐形缺陷

把一片单晶硅棒切成薄如纸片的硅片，再经过制绒、扩散、刻蚀、镀膜、丝网印刷、烧结等数十道工序，一块光伏电池片才最终下线。每一道工序都可能留下伤痕。硅片厚度只有200微米左右，比两张A4纸叠在一起还薄，质脆易碎，任何一次搬运、一次夹取、一次温度波动，都可能让它产生隐裂、崩边、脏污或划痕。

这些缺陷肉眼几乎看不见，但一片带有隐裂的硅片流入后道工序，可能在终检环节造成高达15%的电池片报废。单次因碎片卡堵导致的产线停机和污染损失，就可能超过数万元。

一、硅片缺陷的种类

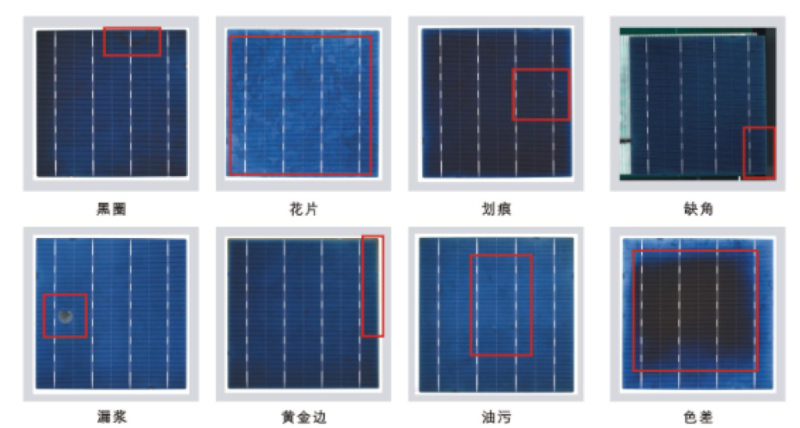

光伏硅片的缺陷类型比大多数人想象的要复杂得多。隐裂、破片、缺口、正背崩边、点黑、圈黑、划痕、皮带印、块黑、手印、吸盘印、翻液、顶齿印、蓝齿印、水印、线痕、黑斑、黑边、黑角、脏污、白斑、断栅，这个清单可以列得很长。

这些缺陷大致可以分为几类：

几何形缺陷：包括崩边、缺角、裂纹、穿孔，通常由机械损伤引起，特征是在硅片边缘或表面出现物理缺失。

表面污染：包括脏污、手印、油渍、水印，来源于搬运和加工过程中的接触。

工艺缺陷：包括线痕、黑斑、断栅、烧结不均，与设备参数和工艺稳定性直接相关。

隐裂：隐裂是最隐蔽的杀手，可能小到只有一根头发丝宽，肉眼完全看不见，但会严重影响电池片的光电转换效率和使用寿命。

二、智能机器视觉解决方案

双翌光电在光伏硅片缺陷检测的工程实践，正好针对行业痛点给出可落地的成套思路。

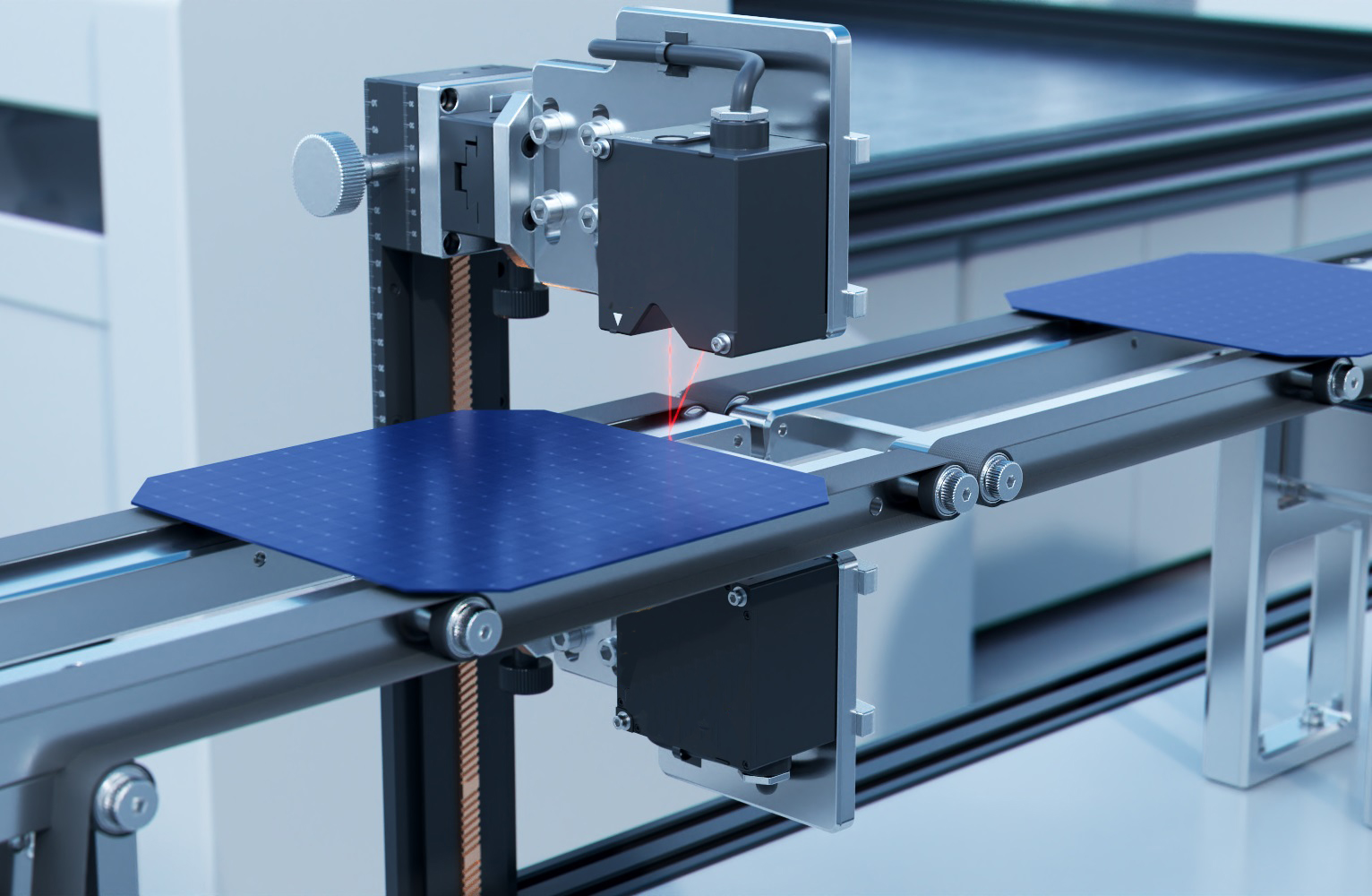

第一步是成像。 高分辨率工业相机搭配专业光学镜头，对经过检测工位的硅片进行快速扫描。针对不同类型的缺陷，系统会采用不同的照明策略。对于表面脏污和划痕，使用明场照明，光线从正面均匀照射，缺陷区域因反射特性不同而呈现为暗色或亮色斑点。对于隐裂这类藏在表面之”的缺陷，则需要用到短波红外成像技术，因为硅在1300nm波长的红外光下具有特殊的透射特性，隐裂处的透射光强与完好区域存在差异，在图像中会清晰呈现。

第二步是定位与分割。 系统通过算法在图像中找到硅片的精确位置和姿态，然后从背景中抠出硅片区域。这一步看似基础，实则至关重要，后续所有的缺陷检测都是基于这个定位结果进行的。

第三步是缺陷识别与分类。 这是整个检测流程中最核心也最难的一步。传统的做法是设定固定的灰度阈值和几何规则，亮度低于多少算脏污、边缘缺损超过多少算崩边。这种方法对缺陷模式固定的场景有效，但面对硅片表面千变万化的缺陷形态，从几微米的划痕到几毫米的崩边，从高对比度的黑斑到低对比度的隐裂，传统算法往往顾此失彼。

深度学习算法改变了这一局面。通过在神经网络中添加小目标检测层和注意力模块，对硅片斑点型缺陷的检测查准率可达97.4%，查全率可达97.8%。平均每张图片的检测时间仅为21毫秒。

最后在实际产线对接层面，这套视觉方案保留标准工业接口，能够无缝对接工厂 MES 系统，检测过程当中会留存每一片硅片的缺陷位置、缺陷类型、缺陷等级完整数据。这一点的价值很现实，以往人工检测只有简单的合格或者不合格结果，没有过程数据；而机器视觉沉淀的海量检测数据，可以反向给到上游切割、工艺工序，帮助工厂定位缺陷高发的工艺节点，实现从事后筛选，向前端工艺优化延伸，这也是自动化质检超出单纯分拣的附加价值。

三、机器视觉技术边界

我们也客观看到，机器视觉硅片检测依旧存在现实边界，并非可以解决全部问题。部分极其细微的亚微米级内部损伤，现有成像条件下信号微弱，依旧存在识别挑战；同时产线会不断迭代新规格硅片，新的缺陷样式持续出现，系统需要持续补充样本迭代模型。

不存在一套参数可以适配所有工厂，每一条产线的设备状态、硅片工艺版本不一样，都需要做针对性的调试优化，直接照搬标准化方案，很容易出现误检率居高不下的窘境。很多项目失败，并不是算法理论不行，而是忽略了现场适配调试这部分工作。

站在行业发展视角，光伏产业持续向着薄片化、大尺寸方向迭代，硅片变得更薄更脆，潜在缺陷的识别难度还会持续上升。薄片硅片更容易产生应力裂纹，对检测系统的非接触属性、成像灵敏度提出更高要求。

与此同时，产线节拍不断拉高，要求单一片硅片检测耗时进一步压缩，这就倒逼成像硬件、算法推理效率同步升级。机器视觉不会停留在单纯分拣不良品，未来会深度融入全流程制造，把检测数据和工艺闭环打通，用视觉数据驱动制造工艺持续优化。

四、结语

综合来看，基于机器视觉的光伏硅片缺陷检测，不是概念化的技术噱头，而是已经经过产线验证的成熟解决方案。它解决的核心矛盾，就是大规模量产下，人力很难兼顾检测速度、检出精度、数据留存这三重诉求。

以双翌光电为代表的国内视觉厂商，持续打磨适配光伏行业的定制化方案，也在推动光伏质检环节的自动化化落地。回归制造本质，缺陷检测的终极目标，不只是把坏品挑出来，而是尽可能减少坏品的产生。

机器视觉系统一方面完成硅片质量把关，拦截缺陷工件流入下一道工序，避免后续投入的物料、工时白白损耗；另一方面输出完整的质量数据，帮助工厂反向追溯工艺源头。技术终究是服务于生产，能够扛住工厂复杂工况，兼顾检出率、误报率、运行速度，同时具备便捷调试能力的方案，才是制造业真正需要的工具。
