当光纤端面遇上AI算力：精密检测的光学成像技术与应用

你有没有想过，一条细细的光纤，是怎么在不到一秒的时间里，把大量数据从云端传到你的设备上的？

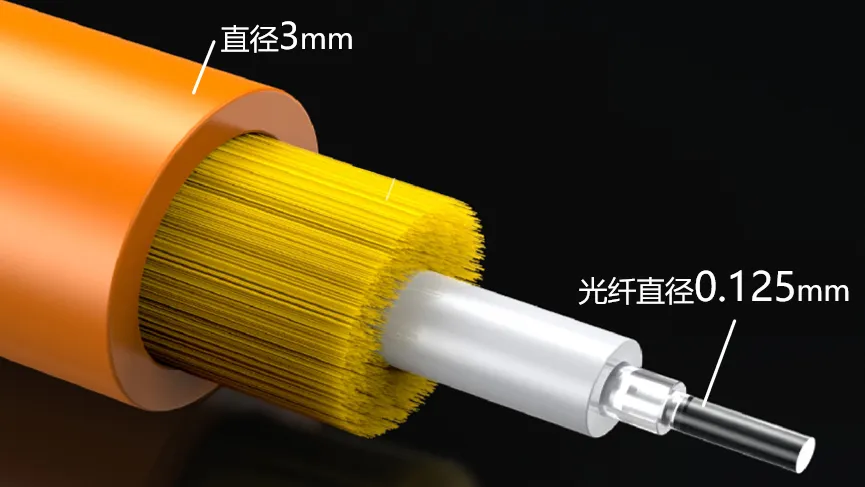

答案藏在光纤连接器的端面里，就是那根细如发丝的玻璃纤维的末端截面。这个端面的直径只有0.125毫米（比人的头发丝略粗），但光信号要穿过它完成耦合，对端面的洁净度和完整性要求极高。端面上哪怕有一道0.5微米的划痕（差不多是头发丝直径的两百分之一），都可能导致光信号衰减、链路中断。

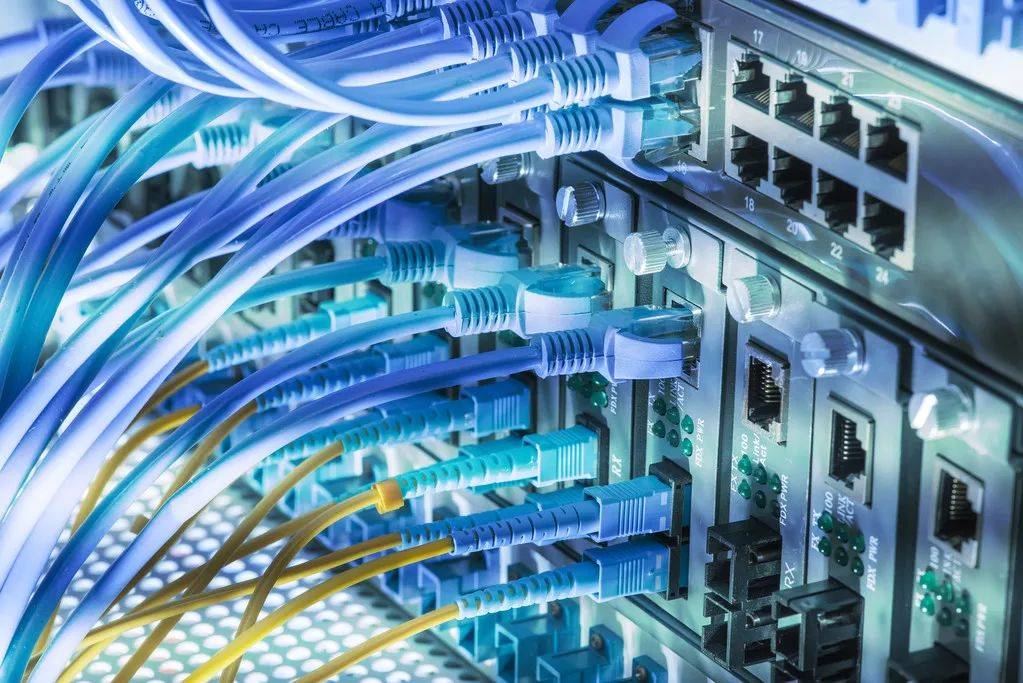

在过去，检测这些缺陷主要靠人拿着显微镜一个个看。不仅慢，而且不同人看的标准不一样，同一根光纤，上午的质检员说合格，下午的可能就判不合格了。随着AI算力需求的爆发式增长，数据中心的光互连带宽正从400G向800G、1.6T快速演进。光纤连接器的用量呈指数级增长，传统的人工检测方式已经完全跟不上节奏了。

一、为什么光纤端面检测这么难？

光纤端面检测的难点，首先来自光学成像本身。

光纤端面检测设备的光学系统倍率很高，镜头景深非常小。如果光纤端面没有精确垂直于光轴，哪怕偏了一点点，拍出来的图像就是模糊的。夹具精度不够一致、光纤插入角度有偏差，都会让端面跑出景深范围。

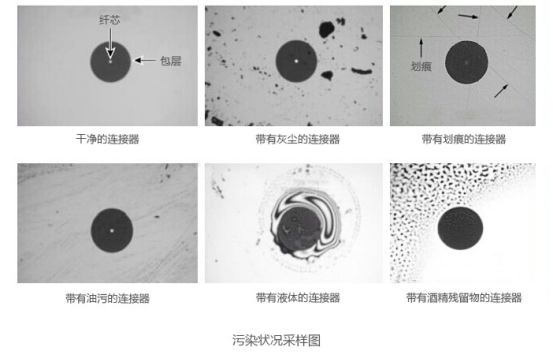

其次是缺陷的尺寸实在太小。端面上的划痕可能只有0.5微米宽、颗粒污染可能只有几微米大。要在这么大倍率下把图像拍清楚，光学系统的分辨率、光源的均匀性、镜头的畸变控制，每一个环节都不能出问题。

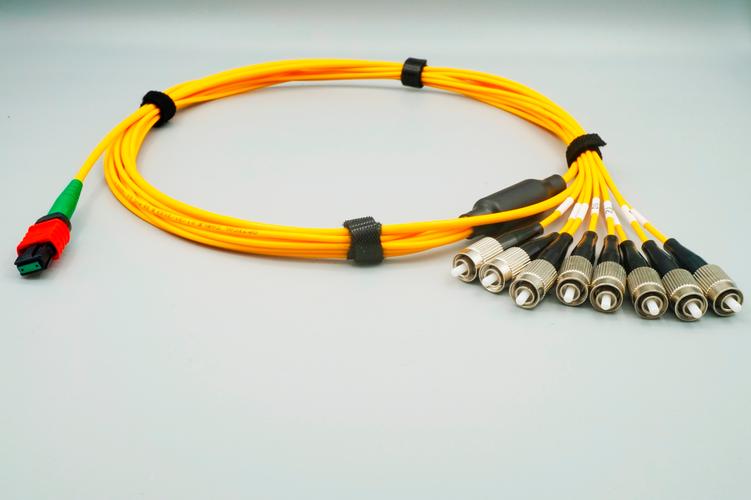

还有一个更棘手的情况，比如数据中心常用的MPO连接器，一个端面上排着12根甚至更多光纤。检测时不仅要一次性拍全所有光纤的端面，还要同时看清每一根纤芯上是否有缺陷。这就像让你用一台相机同时拍清楚12根头发丝上的划痕，难度可想而知。

二、光学成像系统：先把图像拍清楚

要检测缺陷，第一步是把端面拍清楚。这听起来简单，但在微米级的尺度上，每一步都不容易。

针对光纤端面检测的高倍率、小景深特点，行业内的主流做法是采用大视场自动对焦光学系统。这类系统通常搭载激光测距传感器，在相机曝光之前先测量端面与镜头的距离，然后驱动电机自动调整焦距。整个对焦过程是动态的、实时的，每一根光纤插进去，系统都重新对一次焦，确保不管端面在什么位置，拍出来的图像都是清晰的。

在光源方面，针对光纤端面的材质特性，通常会选用特定波长的照明来增强缺陷与背景的对比度。比如用450nm的蓝光LED照射端面，让纤芯和包层在图像上呈现出清晰的明暗差异。

在相机和镜头方面，高分辨率工业相机配合精密光学镜头，单像素尺寸可以做到0.96微米。这意味着图像上的每一个像素，对应的是不到1微米的物理尺寸，足够看清微米级的划痕和颗粒了。

有了清晰的图像，下一步就是看懂它。

三、AI算力：从看图像到读懂图像

传统的自动检测依赖基于规则的算法，设定好固定的阈值和判断逻辑，只要图像的灰度值符合某个条件就算合格、不符合就算缺陷。这种方法对单芯、背景均匀的陶瓷插芯连接器很有效，检测一个双工连接器不到5秒钟就能完成。

但到了多芯连接器这里，情况就复杂了。MT陶瓷插芯是一种玻璃填充聚合物材料，其中嵌入的一些玻璃纤维看起来和光纤本身很像。在图像上，你可能分不清哪个是真正的光纤缺陷，哪个只是插芯材料本身的纹理。

这时候就需要AI出场了。

AI驱动的图像分析，它不需要人工设定“划痕长什么样”的规则，而是通过分析成千上万张标注过的端面图像，自己学会区分什么是真正的缺陷、什么是无害的材质纹理。

四、从实验室到产线：实际应用中的数据

在实际产线中，基于AI的光纤端面自动检测设备已经交出了一份不错的成绩单。

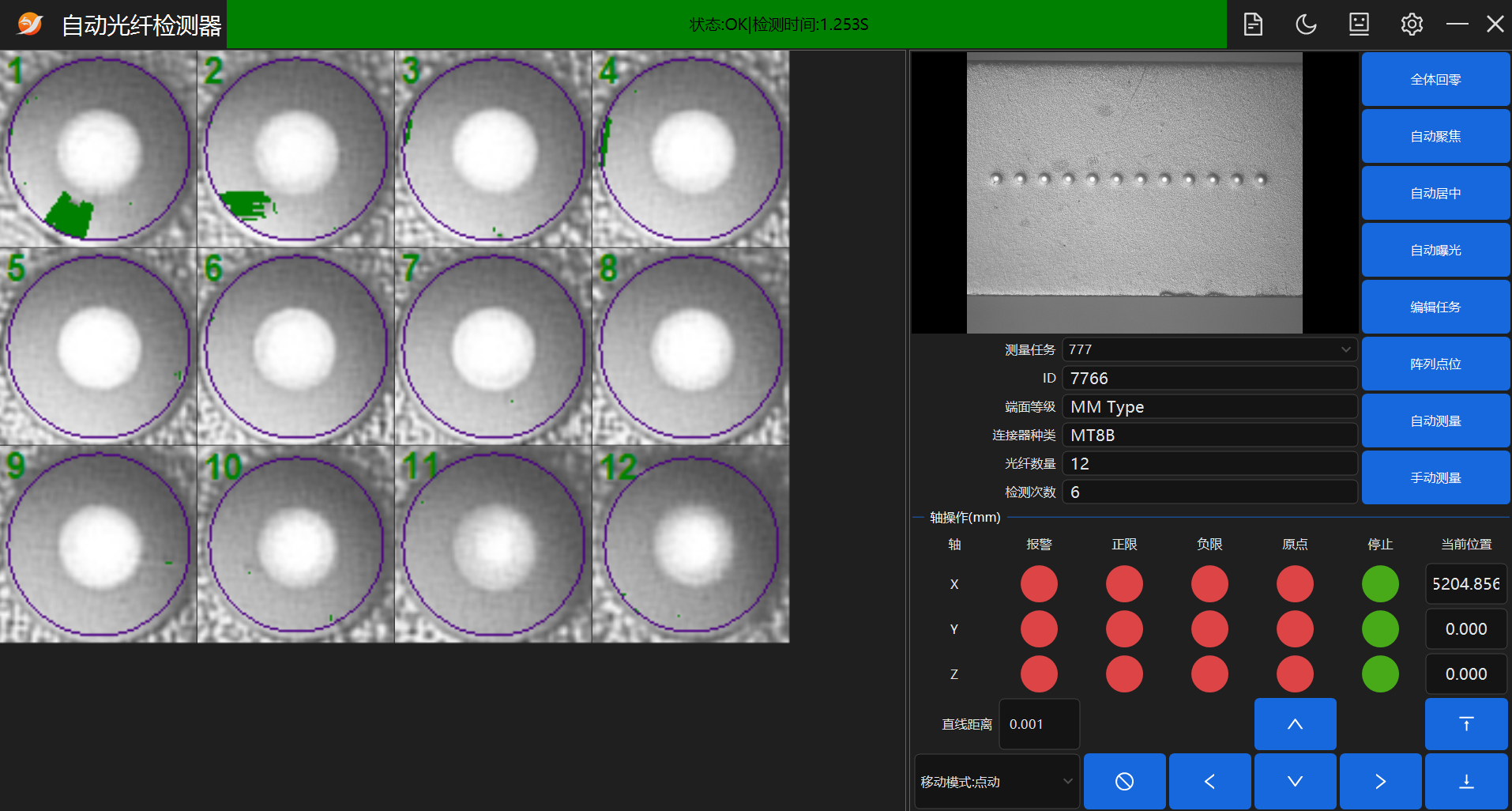

以双翌光电推出的自动光纤端面检测设备为例，它搭载大视野工业相机与专用光路系统，实现了“多芯全端面一次成像、同步检测”。常规检测速度最快可达2秒/个，即使包含自动对焦环节，完整检测周期也能控制在4秒以内。

在精度方面，设备集成了自动对焦、自动居中、自动曝光、自动检测四大核心功能，检测重复性误差控制在±0.2微米以内。可对3微米级划痕、5微米级斑点等微小缺陷精准识别，检测准确率达99.9%以上。

在兼容性方面，采用模块化夹具设计与自适应算法，无需更换硬件即可适配400G、800G、1.6T等主流光模块，以及MT、MPO、MMC、SN-MT等全品类连接器。

更值得一提的是数据价值。每次检测的结果，如缺陷类型、缺陷位置、尺寸数据，都会被系统自动记录和存储。这些数据可以帮助工厂追踪哪些批次的连接器容易出现划痕、哪个研磨工序的良率在下降。

五、结语

回到最开始的问题，一条细细的光纤，是怎么在不到一秒的时间里传输海量数据的？答案是靠每一根光纤端面都足够干净、足够完好。而支撑光纤端面完好的，是一套从光学成像到AI分析的完整技术链条，先把端面拍清楚，再用算法读懂它，最后用数据驱动它持续改进。

在AI算力需求指数级增长的今天，光纤端面检测正在从“显微镜+人眼”走向“光学系统+AI算力”。这不是简单的工具替换，而是检测范式本身的转变，从依赖人的经验，到依赖数据和算法。
