机器视觉系统为何离不开光学滤光片？

在机器视觉系统中，人们往往关注相机的分辨率、镜头的解析力、算法的先进性，却容易忽略一个不起眼却至关重要的光学元件——滤光片。它装在镜头和相机之间，薄薄一片，看起来和普通的透明玻璃没什么两样，可就是这片玻璃，可以从物理层面提升系统的可靠性与适应性。

这篇文章就来聊聊这片被忽视的玻璃——它如何工作的，什么时候该用哪种类型，以及为什么它经常是解决问题的最后一块拼图。

一、滤光片是如何工作的？

简单说，滤光片就是一个光谱筛选器。它不改变光的强度，而是改变进入相机的光的成分。

你手边如果有手机或电脑屏幕，试试把偏振墨镜斜着凑近屏幕，屏幕会变暗甚至全黑。这就是滤光片在做的事，只允许特定振动方向的光通过，其他方向的统统挡住。

工业相机里的滤光片原理类似，只是精细得多。它的内部结构是在一片光学玻璃基材上，通过真空镀膜技术沉积了多层精密的光学薄膜。当光线穿过这些膜层时，不同波长的光会发生不同程度的干涉，有些因增强而顺利透过，有些因抵消而被反射或吸收。

你可以这样想象：一束白光射向滤光片，它就像一道有着特定缝隙的“光谱栅栏”，只允许特定宽度的光挤过去，其他统统拦在外面。

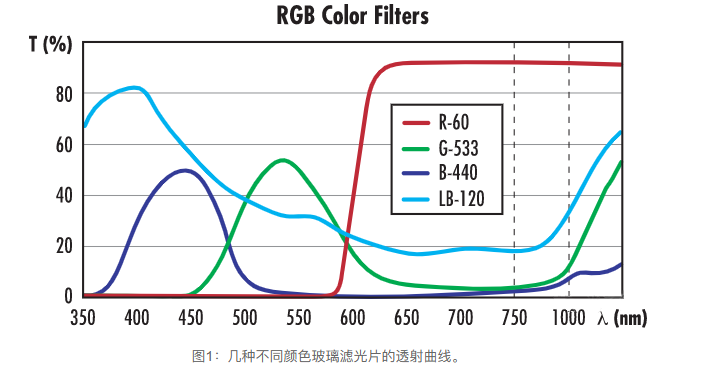

不同类型的滤光片就是不同形状和尺寸的栅栏缝隙。带通滤光片只允许某一个狭窄波段的光通过。长通滤光片允许长波通过、阻挡短波，像一个只认特定频率的门卫，只让特定高度的人入场。

在工业视觉检测中，最常用的两类是带通滤光片和偏振片。它们解决的问题完全不同，但思路一脉相承，与其让算法去处理一团乱糟糟的图像，不如在物理层面先把图像整理干净。

二、带通滤光片：精确筛选特定颜色

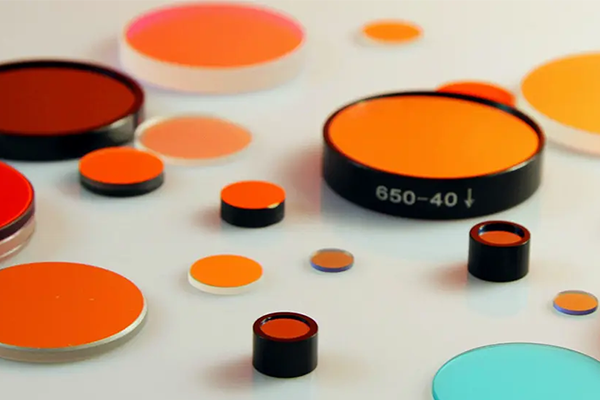

带通滤光片的核心参数有三个：中心波长（它最擅长让什么颜色的光通过）、半带宽（允许通过的波长范围有多宽）、峰值透射率（它让多少光真正穿了过去）。

它的工作逻辑其实很简单：你用什么颜色的光照明，就用什么颜色的滤光片去接收。

比如你用的是红色LED光源（波长大约625nm），就在镜头前加一片中心波长也是625nm的带通滤光片。红色照明光几乎无损通过，环境中的白炽灯、日光灯、窗外透进来的自然光——那些杂七杂八的绿光、蓝光、黄光，统统被挡在门外。想象你戴着只能看到红色的眼镜走进一个花花绿绿的房间，瞬间整个世界只剩红色，干扰全没了。

带通滤光片在PCB板检测中的效果也很有说服力。有研究对比过加装与不加装干涉滤光片的PCB图像质量，结论是加装之后图像清晰度明显提高，图像处理的复杂程度大幅降低，误判减少，漏检率也下降了。花几百块买一片滤光片，省下的可能是几万块钱的算法开发成本。

三、偏振片：消除反光干扰

如果说带通滤光片解决的是光谱污染，那偏振片对付的就是方向污染。

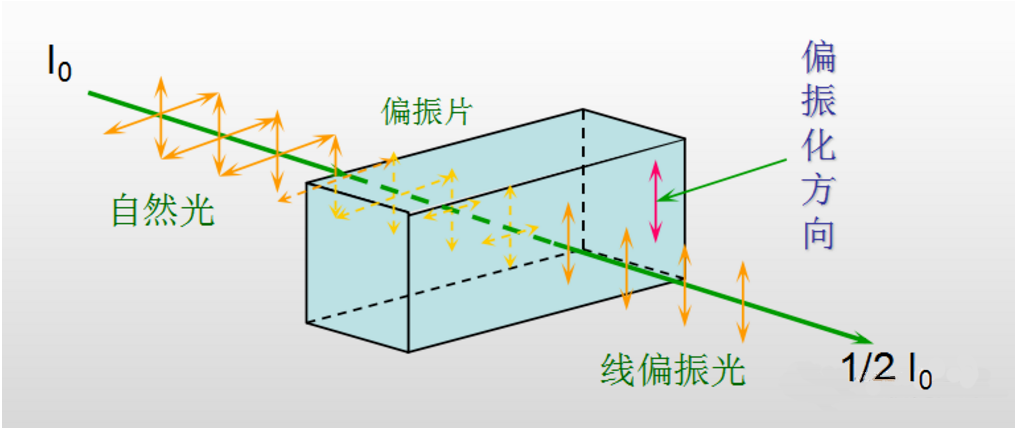

普通光线向四面八方振动，就像足球比赛结束后，散场的人群从球场涌向四面八方，每个方向都有人在走动。而偏振片内部有特定方向的微观结构，只允许电矢量振动方向与自身偏振轴一致的光线通过。经过这一番过滤之后，从偏振片另一侧射出的光，只剩下一个振动方向，就像经过强行梳理后，走出出口的每个人都沿着同一个方向前进。

在工业检测中，偏振片最经典的用法是“起偏器加检偏器”组合：在光源前面加一片偏振片（起偏器），把光变成单一振动方向的偏振光；在镜头前面再加一片偏振片（检偏器），偏振方向调成与起偏器垂直。

这招对付金属表面的镜面反射特别有效。镜面反射光基本保持着入射时的偏振方向，遇到检偏器时偏振方向垂直，于是被彻底挡住。而划痕、凹坑处的光因为表面粗糙发生了散射，偏振方向变得杂乱无章，其中一部分就能穿过检偏器，在图像上形成亮色。

结果就是反光背景暗下去了，划痕亮起来了。

在检测镜面金属表面时，采用环形偏振光源加偏振片的组合方案，可以过滤掉90%以上的镜面反射光，只保留缺陷的漫反射信号。原本被反光淹没的划痕，在偏振处理后像白色细丝一样清晰浮现。

四、一片玻璃的底层逻辑

为什么一片看起来普普通通的玻璃片，能让整个视觉系统的性能产生天壤之别？

答案其实并不复杂。机器视觉相机的传感器只能记录光强，它分不清这束光到底是从照明光源来的、从窗外照进来的，还是从工件表面反射过来的。滤光片的作用就是在光进入传感器之前替它做一次预处理，把不想要的剔除，把想要的放行。

它不改变算法的逻辑，不提高相机的分辨率，不优化镜头的解析力。它只做一件事，让进入相机的光更纯净一些。

就这么简单。但正是这个简单的操作，往往决定了整套系统是稳定运行还是天天误报。
