五金件缺陷检测：从人工目检到机器视觉的演进之路

一枚螺丝钉，能有多大的技术含量？如果只看外观，它确实普通得不能再普通。

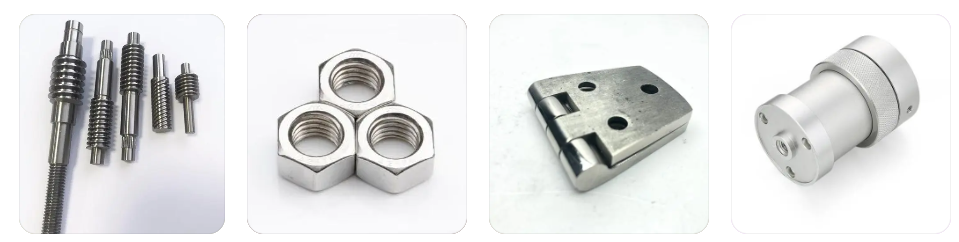

但在工业制造领域，一颗紧固件的质量缺陷，比如螺纹牙型不完整、头型尺寸超差、表面微裂纹，足以让一台汽车发动机的连杆断裂，或者让一架飞机的蒙皮螺栓松动。五金件是工业体系的毛细血管，它们的质量直接决定了上层产品的可靠性。

然而，五金行业的品控环节长期面临一个矛盾，质量要求越来越高，检测手段却严重依赖人力。人眼在连续工作一小时后，识别准确率会明显下降；而漏检的产品一旦流入下游装配环节，可能引发连锁质量事故。更棘手的是，五金件的种类极其繁杂，每一种都有独特的几何形状和缺陷特征。使五金视觉检测成为机器视觉领域中一个既刚需又充满挑战的细分赛道。

一、金属表面高反光问题

五金件最常见的材质是不锈钢、铝合金和铜合金。它们都有一个共同的物理特性：表面光滑，镜面反射极强。当光源照射到金属表面时，大部分光线会沿着入射角的对称方向反射出去，形成高亮眩光区域，而缺陷（划痕、凹坑、裂纹）通常表现为漫反射或阴影。如果光源角度和强度没有精确匹配，就会导致相机拍到的图像里，背景比缺陷还抢眼。

解决这一问题的核心思路，是用合适的光源和镜头，人为制造出缺陷与背景之间的最大灰度差异。目前工业界成熟的视觉方案通常采用高亮环形光源、面光源或同轴光源，搭配五百万像素以上的工业相机和远心镜头。

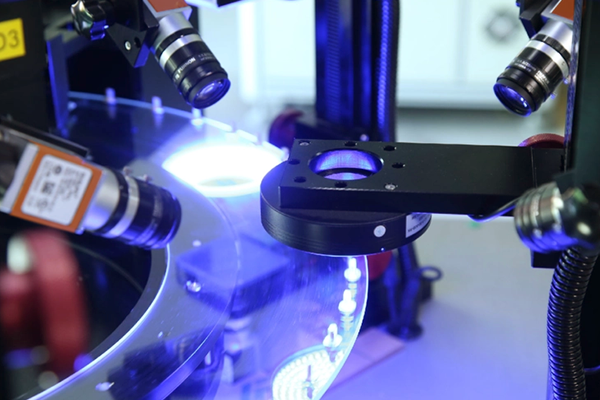

环形光源从四周均匀照射，能有效抑制金属曲面的局部反光；同轴光源通过分光棱镜让光线沿相机光轴方向照射，适合检测平坦金属表面的细微划痕；远心镜头则能消除普通镜头的透视畸变，确保整个视野内的放大倍率一致，在测量孔径、外径等几何尺寸时，这一特性至关重要。

二、圆柱形五金件全表面检测

如果说平面五金件的难点是反光，那么圆柱形零件（换向器、螺栓、轴承套圈）则多了一个维度的问题，缺陷分布在圆周的每一个角度，而一台固定位置的相机最多只能覆盖半个弧面。缺陷如果刚好落在背向相机的区域，就会被完全漏掉。

一种成熟的技术方案是“线扫成像+旋转平台”。具体操作是：将工件放置在一个精密旋转平台上，令其以恒定速度转动；同时使用线阵相机，每次只采集工件表面一条极细的像素线。随着工件旋转，这些线被连续拼接起来，最终形成一张完整的圆柱面展开图。原本藏在背面的缺陷，被铺平到了二维平面上，算法就可以像处理普通图像一样进行缺陷识别和尺寸测量。

不过，这种技术路线对机械平台的稳定性要求很高。旋转时的偏心抖动、相机与运动控制之间的同步误差，都会在拼接图像上留下痕迹，导致误检或漏检。实际工程中，需要定期校准旋转平台的同心度、检查传动皮带的张紧力，并采用硬件触发信号来同步相机采集与旋转角度。

三、从抽检到全检：检测数据的工艺反向优化

五金行业长期以来采用抽检模式，按一定比例抽取样品进行检测，用统计方法推断整批质量。但实际生产中并非如此。缺陷在时间轴上存在聚集性，抽样一旦恰好避开了那个高发时段，缺陷就会毫无阻拦地流入下一道工序。

视觉系统改变了这一逻辑。它把每一个工件都单独拍照、分析、分拣，将抽样推断变为逐个验证。行业调研数据显示，采用全检模式的紧固件企业，批次产成品缺陷率、客户退货率和现场返工成本均有明显下降。

除了直接的品控收益，全检过程产生的大量检测数据还具有工艺反向优化的价值。一套视觉系统每天记录的缺陷类型统计、尺寸波动曲线、不良品分布规律，可以被实时上传到工厂的MES系统。工艺工程师通过分析这些数据，能够定位到前道工序的具体问题，用数据驱动产线的持续改进。

四、常见挑战与工程应对

在五金视觉检测的实际部署中，除了上述核心应用，还有一些普遍存在的工程问题值得注意。

来料一致性波动：不同批次的毛坯件可能在表面色泽、粗糙度、甚至基本尺寸上存在差异。如果视觉系统的检测参数是固定不变的，一旦来料偏离训练样本的分布，误报率和漏检率就会急剧上升。解决思路是采用“自适应阈值”或“动态ROI（感兴趣区域）”技术——系统在检测过程中根据当前图像的灰度分布自动调整分割参数，而不是使用一组固定的数值。

多品种换产的模板管理：一个五金加工企业可能同时生产数百种不同规格的产品。视觉系统需要能够快速切换对应的检测模板。合理的工程实践是将所有产品的模板文件集中存放在一个网络目录中，操作员在换产时通过扫描产品条码自动调用对应的模板，避免手动选错造成的批量误判。

照明系统的长期稳定性：LED光源在使用数千小时后会发生光衰，亮度下降百分之十到二十。如果不加补偿，检测图像的整体灰度会逐渐降低，对比度也随之恶化。一种实用的对策是在系统中加入光照自检模块——每天开机时，让相机拍摄一块标准灰板，将当前亮度与基准值进行比较，如果偏差超过阈值，则自动增加光源驱动电流或提醒人工更换光源。

五、结语

五金行业的视觉检测技术正在向智能制造体系演化。觉系统与工业机器人、PLC、MES的深度集成，算法层面，自适应的持续学习能力将逐步普及，系统能够在运行过程中通过少量人工复核来不断优化判别标准，减少对固定训练集的依赖。

不过，无论技术如何演进，一些基础原则始终不会改变，先把光源调稳，把图像拍清，把机械平台校准好。视觉检测没有捷径可走，但每一条成功落地的产线都在证明，用工程化的方法系统性地解决这些小问题，最终能够换来质量的稳定和人力成本的释放。对于五金制造这个庞大而基础的行业来说，这本身就是一项值得持续推进的工作。
