在精密制造与质量检测领域，影像测量仪作为一种集光学、机械、电子技术于一体的高精度测量设备，广泛应用于手机中框、PCB板、精密模具等零部件的二维及三维尺寸检测。而支撑影像测量仪实现微米乃至纳米级测量精度的核心技术之一，便是其内部的位置反馈系统——光栅尺。本文将从影像测量仪的应用场景出发，深入解析光栅尺的基本原理、分类及其在测量仪中的关键作用。

一、光栅尺：影像测量仪的“精密标尺”

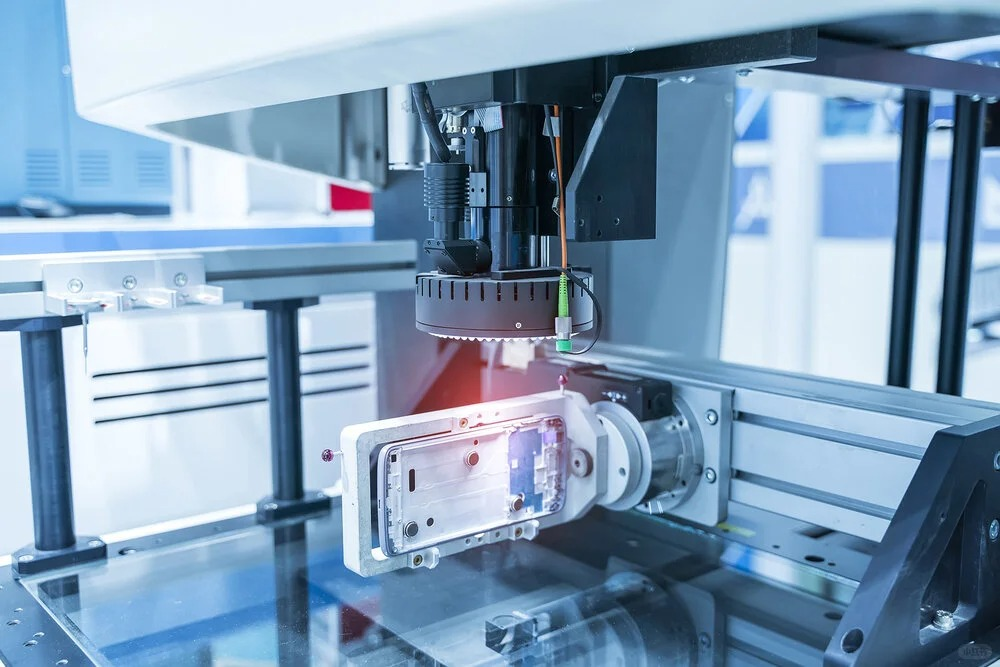

影像测量仪通常由花岗岩基座、XYZ三轴运动平台、光学成像系统以及图像处理软件构成。当测量软件指令控制电机驱动某一轴移动时，系统必须实时知晓该轴当前所处的精确位置，才能准确计算被测工件上两点之间的距离。这一位置信息的获取，正是由光栅尺完成的。

光栅尺本质上是一种基于光学原理的位移传感器。它由一条带有周期性精密刻线的玻璃或金属标尺（称为栅尺）和一个能够非接触式读取刻线的读数头组成。读数头固定在运动平台上，栅尺则沿着运动方向安装在基座上。当平台移动时，读数头相对于栅尺运动，通过光电转换将位移量转化为数字脉冲信号，最终由控制系统计算得出实际位置。

在影像测量仪中，光栅尺的分辨率直接决定了仪器的测量精度。例如，一台配备0.1μm分辨率光栅尺的影像测量仪，理论上能够分辨出0.1μm的位置变化，远超人眼和传统机械量具的能力。因此，光栅尺被誉为影像测量仪的“精密标尺”，是其实现高精度测量的基石。

二、增量式光栅尺：相对位置测量与参考零点

根据编码方式的不同，光栅尺主要分为增量式和绝对式两大类。增量式光栅尺是最早发展起来且应用最为广泛的类型，其工作原理相对直观。

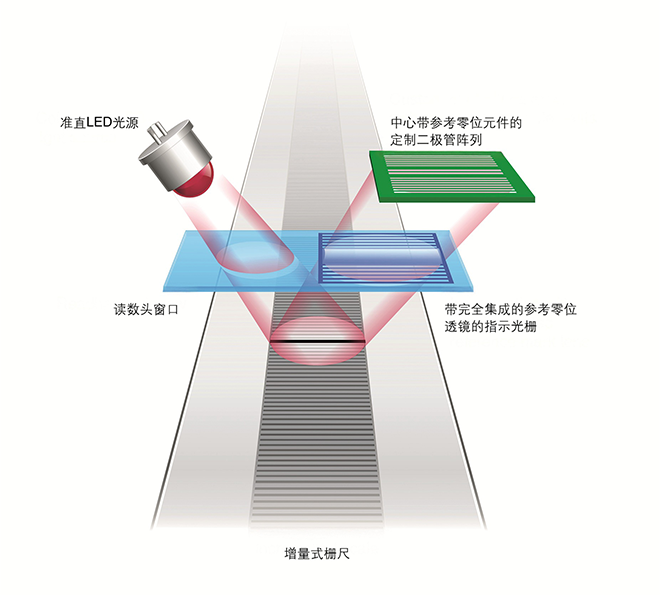

增量式光栅尺的栅尺上刻有等间距的透光与不透光（或反射与不反射）交替条纹，相邻条纹之间的距离称为栅距，常见栅距有20μm、40μm等。读数头内部包含一个LED光源、透镜以及光电探测器阵列。光源发出的光线经透镜准直后照射到栅尺上，透过或反射回来的光线被探测器接收。当读数头移动时，探测器接收到的光强会随着明暗条纹的交替而发生正弦变化。通过光电转换电路，这一光强变化被转换为两路相位相差90°的正弦波信号（即Sin和Cos信号）。

这两路正交信号不仅包含了位移的大小信息，还包含了移动方向信息——通过判断Sin与Cos信号的相位先后，系统可以确定运动方向。随后，电子细分电路将正弦波进一步分割成更小的脉冲，实现栅距的等分。例如，一个栅距为20μm的光栅尺，经过2000倍电子细分后，每个脉冲对应的位移量为10nm。细分倍数越高，分辨率越高，但也对信号质量和抗干扰能力提出了更高要求。

需要注意的是，增量式光栅尺只能测量相对位移，无法直接给出绝对位置。当影像测量仪断电后重新上电时，系统会丢失之前的位置信息。因此，增量式光栅尺通常在栅尺上额外刻有一条参考零位标记（通常位于栅尺的某一固定位置）。每次开机后，运动平台需要寻找该参考零位，以建立绝对坐标系。参考零位的检测同样依赖光学方式，通过读数头内部的独立探测器识别该特殊标记。这一过程称为“回零”，是使用增量式光栅尺的标准操作。

三、绝对式光栅尺：即时位置获取与高可靠性

绝对式光栅尺的出现，解决了增量式光栅尺需要“回零”的局限性。绝对式光栅尺的栅尺上编码了独一无二的位置信息，每个位置对应一个唯一的二进制码或相位码。读数头在通电瞬间即可直接读取当前位置的绝对坐标，无需任何移动或参考点扫描。

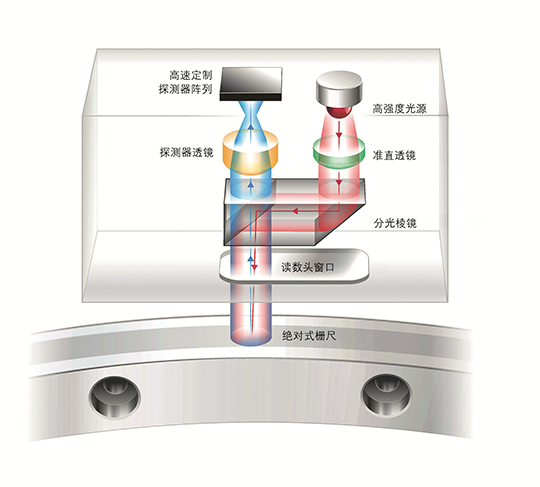

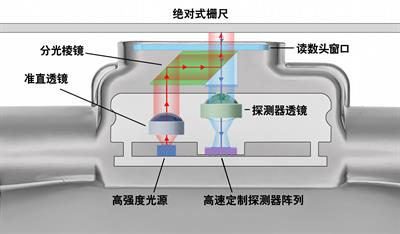

绝对式光栅尺的栅尺通常采用单码道设计，即在一条码道上同时编码了绝对位置信息和增量条纹。这一设计摒弃了传统多码道并行方案，极大地降低了读数头对扭摆误差的敏感性，并放宽了安装公差。栅尺上的编码方式有多种，常见的有伪随机码、曼彻斯特编码等。读数头内部包含高分辨率CCD或CMOS图像传感器，它拍摄栅尺上一小段区域的图像，通过数字信号处理器（DSP）运行专门算法解码出绝对位置。

与增量式相比，绝对式光栅尺具有显著优势。首先，上电即用，无需回零操作，提高了设备的安全性和效率，尤其适合大型影像测量仪或多轴联动系统。其次，绝对式光栅尺的抗污染能力更强，因为其算法可以通过冗余校验和误差修正，有效抵抗栅尺表面的轻微油污或划痕干扰。此外，绝对式光栅尺能够在高速运动下保持高精度，速度可达100m/s，分辨率可达1nm。因此，在高端影像测量仪和精密加工设备中，绝对式光栅尺正逐渐成为主流选择。

四、封闭式与开放式结构：适应不同工作环境

在影像测量仪中，根据光栅尺是否带有外壳防护，又可分为封闭式和开放式两种结构。

封闭式光栅尺将读数头、光学组件和栅尺完全封装在一个铝合金壳体内。壳体带有纵向互锁的密封条和密封端盖，读数头通过一个滑片与内部光学系统连接，滑片可穿过密封条沿光栅长度方向滑动。这种设计能够有效抵御切屑液、油雾、灰尘等污染物的侵入，适合在较为恶劣的车间环境中使用。由于影像测量仪通常放置在恒温恒湿的计量室，环境相对清洁，因此许多台式影像测量仪采用开放式或半开放式光栅尺以降低成本；而落地式或车间型测量仪则倾向于选用封闭式光栅尺以增强耐用性。

开放式光栅尺的读数头和栅尺之间没有物理外壳，结构紧凑，重量轻，动态响应快，适合空间受限且环境洁净的应用场景，如小型影像测量仪、晶圆检测设备等。开放式光栅尺通常允许更大的安装公差（如扭摆、俯仰公差可达±0.5°），简化了安装调试过程。

五、光栅尺的关键性能指标

理解影像测量仪中光栅尺的性能，需要关注以下几个核心指标：

分辨率：光栅尺能够分辨的最小位移量。分辨率由栅距和电子细分倍数共同决定。现代光栅尺的分辨率可达0.1μm、0.05μm甚至1nm。影像测量仪的测量精度通常约为分辨率的3至5倍，因此高分辨率是保证高精度的前提。

精度：光栅尺在整个测量长度范围内的最大偏差。精度受栅尺刻划精度、安装直线度、热膨胀系数等因素影响。常见精度等级有±1μm、±0.5μm等。影像测量仪的整体精度还需结合光栅尺精度与机械运动精度综合标定。

最大速度：光栅尺能够正常输出位置信号的最大移动速度。对于影像测量仪而言，由于测量过程需要精确定位而非高速运动，通常最大速度要求不高（几十mm/s即可），但在自动批量测量时，较高的移动速度可缩短空行程时间，提升效率。

电子细分误差（SDE） ：由于信号处理电路的非理想特性，导致细分后脉冲位置与理论位置之间的周期性偏差。SDE越小，测量重复性越好。高端光栅尺的SDE可控制在±15nm以内。

位置抖动：在读数头静止或极低速运动时，输出位置信号的随机波动。低抖动对于高倍率影像测量中的静态稳定性至关重要，抖动值通常在几纳米RMS以下。

六、总结

在高精度影像测量仪中，光栅尺作为位置反馈的核心元件，其基本原理是通过光学成像和电子细分将栅尺上的周期或编码图案转换为高分辨率的数字位置信号。增量式光栅尺以相对计数方式工作，结构简单、成本较低，但需要回零操作；绝对式光栅尺则能即时读取绝对位置，具有更高的安全性和抗污染能力。封闭式和开放式结构分别适应不同的工作环境。理解光栅尺的分辨率、精度、SDE等关键指标，有助于正确选型和评估影像测量仪的整体性能。正是这一把把隐于仪器内部的“精密标尺”，守护着现代精密制造的质量底线。
