亚微米级精度如何实现？揭秘显示屏贴合背后的机器视觉技术

在现代电子设备中，显示屏是用户与信息世界交互的核心窗口。无论是智能手机、平板电脑，还是车载显示系统、可穿戴设备，显示屏的显示效果直接决定了产品的用户体验和品质感知。然而，一块看似简单的屏幕背后，实则是由多层精密光学薄膜、液晶层、触控层、盖板玻璃等组件经过层层贴合而成的复杂结构体。每一层之间的相对位置精度，都直接影响着显示亮度、色彩均匀性、触控灵敏度乃至产品的使用寿命。

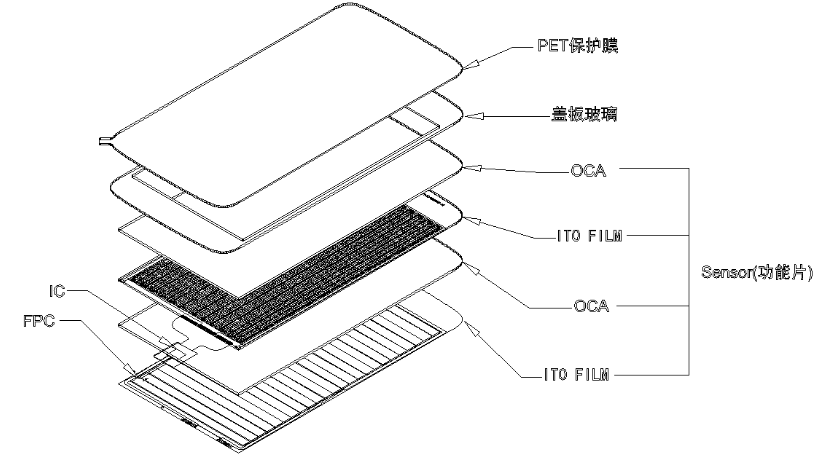

以智能手机OLED显示屏为例，其典型结构包括盖板玻璃、光学透明胶层、触控传感器薄膜、封装层等多个功能层。这些层状材料在贴合时，任何一层出现微米级的位置偏差，都可能导致屏幕出现边缘漏光、显示不均、触控失灵甚至贴合气泡等质量问题。更严苛的是，随着显示屏向更高分辨率、更窄边框、可折叠等方向演进，对贴合精度的要求已经从传统的微米级提升到了亚微米级，即0.1微米到1微米之间的精度范围。

一、传统对位方式的精度瓶颈

在显示屏贴合工艺的发展历程中，传统的对位方式经历了从机械定位到视觉引导的演进。早期的机械定位依赖模具上的定位针或定位块，通过物理接触将各层材料固定在预定位置。这种方式虽然操作简单，但其精度受限于定位针与定位孔的配合间隙、模具加工精度以及材料本身的形变特性。对于玻璃盖板与OLED面板的贴合而言，机械定位很难突破10微米的精度门槛，而且极易在贴合过程中因压力分布不均导致二次偏移。

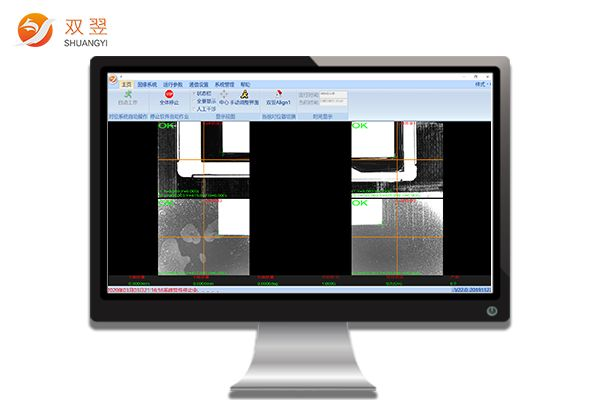

随着工业相机和图像处理技术的发展，基于视觉的对位系统开始应用于显示屏贴合领域。这类系统通过相机拍摄各层材料上的对位标记，计算其相对位置偏差，并驱动精密运动平台进行位置补偿。然而，传统视觉对位系统受限于相机分辨率、镜头光学畸变、光源稳定性等因素，通常能够实现的重复定位精度在3微米到5微米之间。对于常规尺寸的显示屏而言，这一精度已经能够满足基本要求。但随着可折叠屏、屏下摄像头、全面屏等新技术的普及，传统视觉对位系统的精度上限已经难以满足新一代显示屏的贴合需求。

二、亚微米级机器视觉的核心技术突破

亚微米级机器视觉系统与传统视觉系统的本质区别，在于它将光学成像、图像算法、运动控制三个维度推向了极致。这种系统能够在0.1微米到1微米的精度范围内，完成对位标记的识别、定位偏差的计算以及贴合位置的补偿，其核心技术体现在以下几个层面。

在光学成像层面，亚微米级视觉系统采用高数值孔径的远心镜头，搭配千万级像素的高分辨率工业相机。远心镜头的独特设计能够消除透视误差，确保在不同物距下测量结果的稳定性；高数值孔径则保证了足够的光通量和分辨率，使得图像能够清晰呈现微米级的对位标记边缘。光源系统的设计同样至关重要，系统通过多角度组合光源，精确控制光照角度和强度，最大限度消除高反光材料表面的眩光干扰，确保图像对比度达到亚像素边缘提取的要求。

在图像算法层面，亚微米级视觉系统采用了比传统算法更加精细的图像处理技术。亚像素边缘提取算法能够将像素级别的边缘定位精度提升到0.1像素甚至更优，对于尺寸微小的对位标记，系统还集成了基于深度学习的图像增强算法，能够在低对比度、背景复杂的情况下准确识别标记特征。这些算法的协同作用，使得系统能够在亚微米尺度上准确判断各层材料之间的相对位置关系。

在运动控制层面，系统采用高精度的直线电机和气浮导轨，配合高分辨率的光栅尺反馈，实现精密运动平台的闭环控制。视觉系统计算出的位置偏差被实时传输给运动控制器，驱动平台进行位移调整。整个闭环控制的响应时间通常在毫秒级，确保贴合动作在运动系统达到稳定状态后执行，避免因振动或超调引入额外误差。

三、智能制造中的闭环质量管理

亚微米级机器视觉系统不仅是贴合工序的执行工具，更是智能制造体系中质量闭环的关键节点。系统在每次贴合操作中都会记录下对位偏差数据、贴合压力曲线、温度环境参数等信息，这些数据通过网络上传至制造执行系统，与产品序列号绑定，形成完整的产品质量档案。

当产品进入后续工序或终端检测环节时，这些数据可以被随时调阅，用于追溯分析。如果某批次产品出现质量问题，质量工程师可以通过数据回溯，大幅缩短故障排查时间。从工艺优化的角度看，长期积累的对位数据为改进设备参数、优化来料标准提供了定量依据，使制造过程能够持续进化、不断逼近理论精度极限。

四、结语

随着增强现实、虚拟现实、微型显示等新兴应用的兴起，显示屏的像素密度和贴合精度要求仍在持续攀升。未来的微型显示器件，如硅基OLED、Micro LED等，其像素尺寸已经进入微米甚至亚微米量级，这将对机器视觉系统提出全新的挑战，光学系统的衍射极限、图像算法的处理速度、运动平台的稳定性，都将在更高维度上被重新定义。

但从技术演进的规律来看，机器视觉在显示屏贴合领域的发展始终遵循着清晰的方向，更高的分辨率、更强的抗干扰能力、更智能的算法自适应能力。亚微米级视觉系统作为这一演进过程中的重要里程碑，已经为下一代显示技术的量产奠定了坚实的技术基础。在可预见的未来，机器视觉将继续扮演显示屏制造中不可或缺的角色。
