高精度视觉对位实现键盘线路薄膜定位纠偏

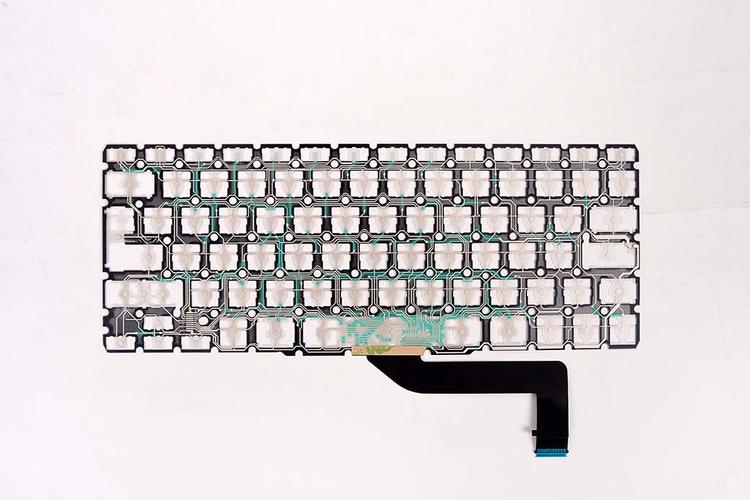

键盘作为人机交互最基础的界面，其可靠性和手感直接影响着用户的使用体验。而决定键盘性能的核心部件之一，便是隐藏在键帽之下的线路薄膜。这种薄膜由聚对苯二甲酸乙二醇酯材料制成，上面印刷着密密麻麻的导电线路和触点，当用户按下按键时，触点导通产生电信号，从而实现字符输入。可以说，线路薄膜就是键盘的“神经网络”，负责将每一次敲击精准地转化为电子设备能够识别的指令。

一、传统定位方式的局限与挑战

在过去相当长的一段时间里，键盘线路薄膜的定位主要依赖两种方式：机械定位和人工对位。机械定位依靠模具上的定位针或定位块，通过物理接触将薄膜固定在预定位置。薄膜作为柔性材料，当受到外力拉扯或环境温度变化时，会产生肉眼难以察觉的形变，这就导致其内部线路与下方基材的相对位置仍然可能偏离设计值，贴合后的产品良率难以保证。

人工对位则更加依赖操作人员的经验和眼力，不同操作员之间、同一操作员在不同时段的状态差异，都会对产品质量造成波动。

随着键盘向超薄化、背光化、静音化等方向发展，线路薄膜的设计越来越复杂，线路密度越来越高，触点尺寸越来越小，传统定位方式已经难以适应这些新要求。行业迫切需要一种能够实时感知薄膜位置、自动识别偏差、并快速进行纠正的智能定位方案。

二、机器视觉技术带来的精准纠偏突破

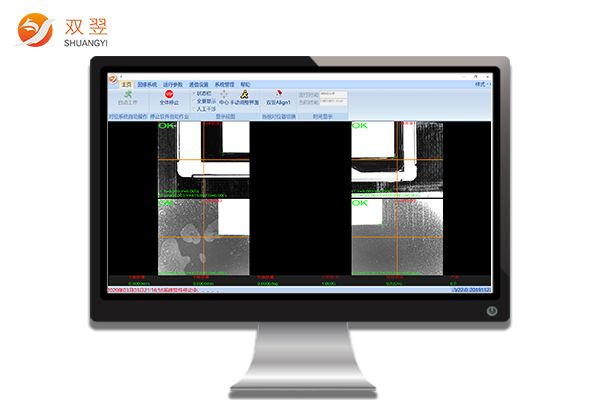

机器视觉技术的引入，为线路薄膜定位纠偏带来了改变。其中MasterAlign视觉系统凭借其强大的视觉处理能力和简洁的操作界面，在键盘线路薄膜定位纠偏领域展现出独特优势。这一系统是专为精密制造行业开发的通用型视觉对位软件，它采用高分辨率工业相机，实时捕捉薄膜上预设的对位标记。

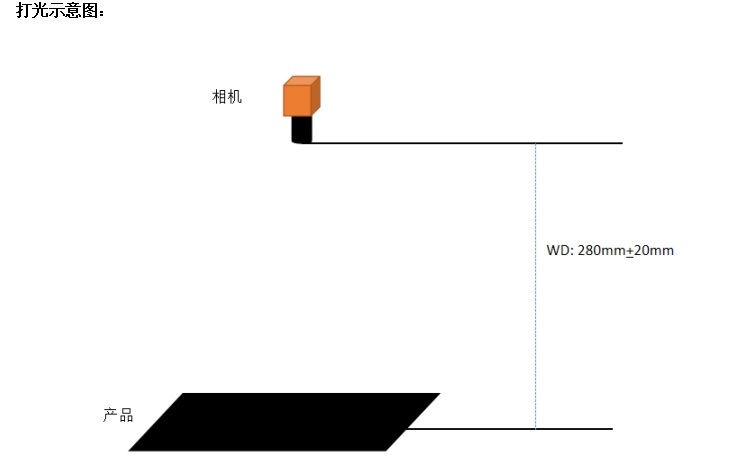

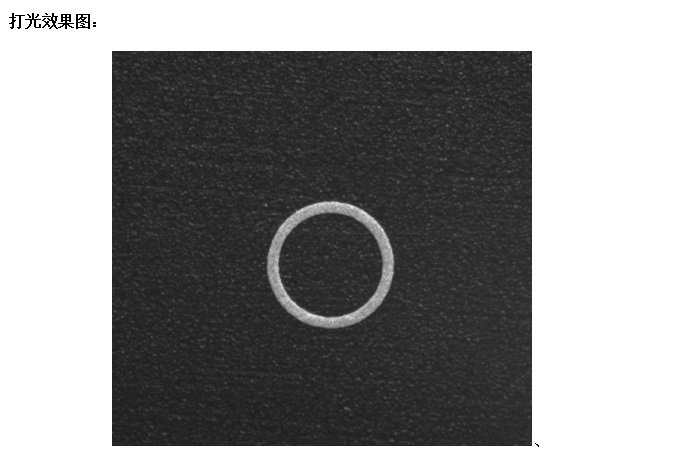

当薄膜进入贴合工位时，MasterAlign系统通过CCD相机抓取薄膜上的对位标记图像，经过图像预处理、特征提取和坐标计算等步骤，在毫秒级时间内精确分析出薄膜当前的位置信息。

获取位置偏差数据后，MasterAlign系统将这些偏差量实时传输给贴合设备的伺服控制系统。控制系统根据偏差信息驱动精密位移平台进行微米级的补偿调整，使薄膜在压合前达到理论设计位置。这一闭环控制机制确保了每一次贴合都在最精准的状态下完成，将定位误差控制在极小的范围内。实测数据显示，采用MasterAlign系统后，键盘线路薄膜的多层贴合对位精度可达±0.02毫米，对位时间在0.4秒内完成，大幅提升了生产效率和产品良率。

三、智能适应能力与快速换型优势

键盘制造企业通常需要生产多种型号、多种布局的产品，传统的视觉定位系统在面对产品换型时，往往需要技术人员重新调试参数、重新设定对位模板，过程繁琐且容易出错。MasterAlign系统则通过智能模板管理功能，很好地解决了这一问题。

系统支持对多个料号的模板进行存储和管理，当生产任务从一种键盘型号切换到另一种时，操作人员只需在界面上选择对应的料号，系统便会自动调取该型号的对位模板和工艺参数。整个设置过程简单直观，普通产线工人经过简短培训即可独立完成。

这种快速换型能力为键盘制造企业带来了极大的生产灵活性。企业可以根据订单需求灵活安排生产计划，不必担心换型带来的时间损耗和调试错误，小批量、多品种的生产模式也能够高效运行。

四、数据追溯与质量持续优化

在现代智能制造体系中，数据是驱动质量持续优化的核心资源。MasterAlign视觉系统内置了完善的数据记录与分析模块，能够实时采集每一次贴合操作的关键数据，包括定位偏差值、对位耗时、产品批号、操作时间等信息。这些数据不仅可以在本地存储，还可以通过网络上传至生产执行系统（MES），与上下游工序的数据关联起来，形成完整的产品质量档案。

对于生产线管理人员而言，这些数据提供了前所未有的透明度。通过分析一段时间内的定位偏差趋势，可以判断模具是否存在磨损、薄膜来料是否存在批次性波动、设备是否需要保养维护。当出现质量异常时，数据追溯功能能够快速定位问题发生在哪个批次、哪个工位、哪个操作时段，大大缩短了问题排查的时间。

五、结语

机器视觉在键盘线路薄膜定位纠偏中的应用，已经证明了这项技术在精密制造领域的巨大价值。随着深度学习、边缘计算等前沿技术的不断发展，视觉定位系统将变得更加智能和高效。未来的系统或许能够通过神经网络自动识别薄膜的细微形变特征，预测其变形趋势，并在贴合前就进行预补偿；或许能够通过自学习能力，不断优化对位策略，使每一次贴合都达到比前一次更高的精度。
