视觉对位系统实现高精度FPC贴合应用

 FPC（柔性印刷电路板）是一种采用柔性绝缘基材制作的印制线路板，具有高密度配线、轻薄、可自由弯曲以及可立体组装等显著特点。这些特性使其在产品结构设计和可靠性设计方面展现出明显优势，特别适用于智能手机、平板电脑、可穿戴设备等小型化、轻薄化电子产品。

在电子制造过程中，FPC贴合工艺的质量直接影响到最终产品的性能和可靠性。传统的贴合方式主要依赖机械定位和人工操作，不仅效率低下，而且极易受到人为因素干扰，导致贴合精度不稳定。随着FPC线路间距的不断缩小和结构复杂度的提高，微米级对位精度已成为确保产品质量的基本要求。

双翌光电作为一家专注于机器视觉技术研发的高科技企业，始终致力于为制造业提供高效、稳定、精确的视觉解决方案。公司自主研发的MasterAlign视觉对位系统，专门针对高精度对位需求而开发，已在自动贴合机、丝印机、曝光机等众多行业领域得到成功应用。

1.技术难点，FPC贴合过程中的挑战

1.1 材料特性导致的对位困难

FPC材料的柔性和易变形特性是实现精准对位的主要障碍。与传统刚性电路板不同，FPC在加工过程中容易因外力作用产生拉伸、弯曲或扭曲，导致实际形状与理论位置存在较大偏差。这种材料变形使得基于传统机械定位的方式难以保证贴合精度，尤其在多层FPC堆叠贴合过程中，误差会逐层累积，最终导致产品合格率大幅下降。

1.2 高精度对位要求

现代电子产品对FPC贴合精度的要求已达到微米级别。在FPC基材上实现精细导电图形印刷，要求油墨与FPC基材兼容，印刷精度达微米级，图形位置准确，无毛刺。这种极高的精度要求已远超人工操作的极限，需要借助先进的视觉对位系统才能实现。

1.3 生产效率与稳定性挑战

在批量生产环境中，FPC贴合不仅需要保证精度，还要满足高速生产的节奏。传统贴合方式由于对位速度慢、调整频繁，往往成为生产线的瓶颈。此外，生产过程中的环境因素变化，如温度波动、设备振动等，也会影响对位的稳定性，导致产品合格率波动。

2.解决方案，MasterAlign视觉对位系统的技术突破

2.1 先进的视觉定位技术

MasterAlign视觉对位系统采用高分辨率工业相机和先进图像处理算法，能够实时捕捉FPC和基板的位置信息。系统通过独特的特征提取和匹配技术，精准识别FPC上的对位标记，即使面对复杂背景或低对比度条件仍能保持稳定性能。

系统采用的视觉传感器阵列可对目标单位进行多角度图像采集，基于获得的若干单一视角观测图像构建目标单位的实际目标模型，通过与理论目标模型的比对，实现精准对位。这种技术路线有效克服了单一视觉传感器视野有限的缺陷，为大尺寸FPC的全域对位提供了可能。

2.2 多相机协同对位模型

针对不同尺寸和复杂度的FPC贴合任务，MasterAlign系统提供灵活的多相机配置方案。系统支持从MasterAlign-2C双相机系统到MasterAlign-16C十六相机系统的多种配置，可根据实际需求选择最适合的型号。

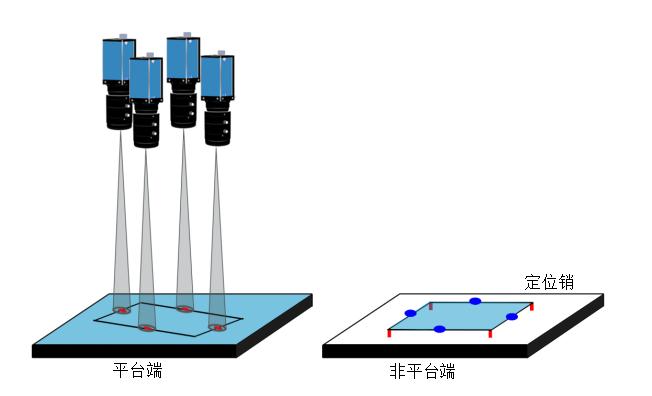

对于大多数FPC贴合应用，MasterAlign-4C四相机映射对位模型表现尤为出色。该系统采用四相机协同工作模式，通过高分辨率CCD图像传感器和多光源照明方案，实现对大尺寸FPC的全面覆盖与同步检测。在实际应用中，该配置可实现±0.01mm的对位精度，并在0.2秒内完成对位流程。

2.3 智能算法与实时补偿

MasterAlign系统内置先进的图像处理算法，能够对采集到的图像进行精准分析。系统通过多尺度模板匹配和自适应阈值处理技术，有效应对FPC表面的反射差异和纹理变化。这种智能算法能够在噪声环境中稳定识别基准标记，大大提升了系统的适应性和可靠性。

系统还具备实时监测与反馈机制，可在贴合过程中动态检测位置偏差并进行补偿校正。当检测到材料因温度变化或机械应力导致的微小形变时，系统能够立即调整对位参数，确保贴合精度不受影响。

3.应用成效，FPC贴合质量的显著提升

基于MasterAlign视觉对位系统的FPC贴合方案已在电子制造领域取得显著成效。在实际应用中，系统将FPC贴合的对位精度提升至微米级，有效避免了因对位偏差导致的产品功能失效。

生产效率方面，系统实现了连续不间断的自动贴合，大幅减少了人工干预，降低了生产成本。同时，系统具备的自我诊断功能可实时监控生产过程中的异常情况，并及时报警，确保生产过程的稳定性和可靠性。

在质量保证方面，该系统显著提高了FPC贴合的良品率和产品一致性，为电子产品的可靠性和使用寿命提供了有力保障。这使得电子制造商能够满足市场对高品质产品的需求，增强了市场竞争力。

4.结语

双翌光电的MasterAlign视觉对位系统为FPC贴合应用提供了成熟可靠的解决方案，有效解决了柔性材料对位中的关键技术难题。该系统不仅体现了双翌光电在机器视觉领域的技术实力，也展现了公司对制造业需求的深刻理解。

随着电子产品进一步向小型化、高集成度方向发展，FPC贴合精度要求将不断提升。双翌光电将继续秉承技术创新理念，不断完善MasterAlign系统性能，为电子制造业的转型升级提供更加强大的技术支撑。

在精密至微米的FPC贴合领域，MasterAlign视觉对位系统正以其卓越的技术实力，重新定义柔性电路板贴合的精度标准，为电子制造业的智能化未来注入全新动力。
