破解工业检测难题，远心镜头如何成为关键利器！

 随着机器视觉系统在精密检测领域的广泛应用，普通光学镜头的局限性逐渐显现。无论是影像的变形、视角选择造成的误差，还是不适当光源干扰下造成的边界不确定性，都在影响着测量精度。

为了弥补普通镜头的这些不足，远心镜头应运而生。它主要为纠正传统工业镜头视差而设计，能够在一定的物距范围内，使得到的图像放大倍率不会变化，这对于被测物不在同一物面上的情况尤为重要。

一、远心镜头的独特优势

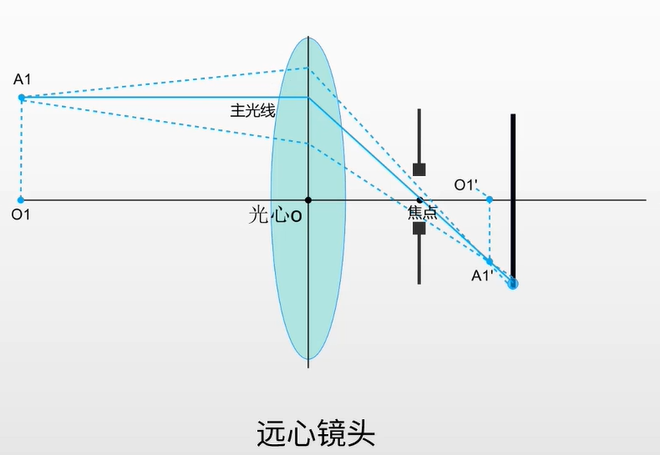

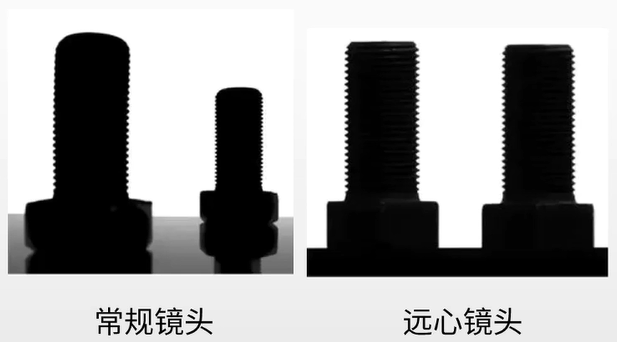

远心镜头之所以能成为精密检测的理想选择，源于其独特的光学设计带来的诸多优势。首先是消除透视误差的能力，传统镜头成像时，物体离镜头越远显得越小，这是基本的透视原理。而远心镜头确保只有与光轴近乎平行的光线进入镜头，无论物体在景深内如何移动，其在图像中的尺寸保持恒定。

其次是无视深度变化，对于厚度不一或表面不平整的物体，比如芯片和精密零件，远心镜头能提供边缘清晰、尺寸一致的图像，极大提升了测量和缺陷检测的准确性。

远心镜头还具有低畸变控制的特性，确保图像几何保真度，这是高精度尺寸测量的基础。

超大景深是另一个显著优势，远心镜头比普通镜头有更大的景深，在景深范围内，没有放大倍率的变化，目标图像尺寸保持不变。

这些特性综合起来，使得远心镜头能够在不同位置、不同高度工件边缘清晰成像，成为高精度视觉检测的利器。

二、远心镜头的关键参数

选择远心镜头时，我们需要关注几个关键参数：

倍率

放大倍率是指物体尺寸与影像尺寸的比例，远心镜头通常提供固定的放大倍率，如0.5倍、1倍、2倍等。

工作距离

工作距离是一个重要参数，指镜头第一个工作面到被测物体的距离。不同型号的镜头工作距离不同。

分辨率

分辨率指的是镜头所能分辨的两个点的最小间隔，通常以微米为单位。

景深

景深是指物体从最佳焦点前后移动时，出现最锐利焦点的最近点与最远点之间的距离。景深大小与放大倍率相关，像/物倍率越大景深越小。

三、视野计算的公式与方法

在机器视觉系统设计中，视野计算是基础且关键的环节。视野指的是使用照相机后看到的物体侧的范围。

视野的大小通常与照相机的有效区域及倍率有关，一般知其二便可计算第三个。基本计算公式为，视野等于照相机有效区域的尺寸除以光学倍率。

举个例子，如果光学放大倍率为0.5倍，相机传感器尺寸是 6.144 mm × 4.915 mm，那么水平视野=6.144/0.5=12.288mm，垂直视野=4.915/0.5=9.83mm。

对于远心镜头，视野的确定遵循相同原理，FOV = CCD格式大小除以镜头放大倍率。掌握了这个公式，我们在设计视觉系统时就能准确知道能够覆盖的检测范围。

四、如何选择适合的远心镜头

选择远心镜头是一项需要综合考虑多方面因素的工作。首先要明确的是，并不是所有应用都需要远心镜头，但当遇到以下情况时，最好选用远心镜头。

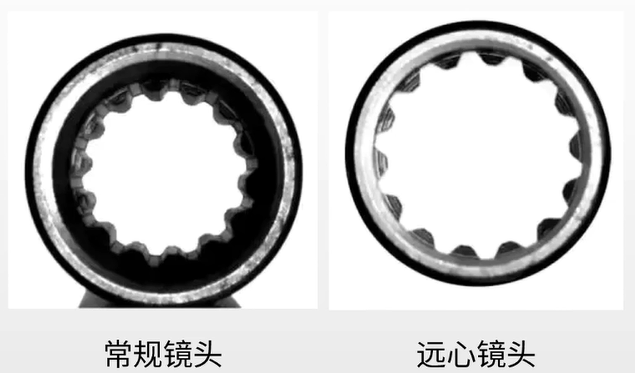

当需要检测有厚度的物体时，需要检测不在同一平面的物体时，当不清楚物体到镜头的距离究竟是多少时，当需要检测带孔径、三维的物体时，当需要低畸变、图像效果亮度几乎完全一致时，以及当缺陷只在同一方向平行照明下才能检测到时。

选型过程中需要重点考虑几个指标，物方尺寸（拍摄范围）、像方尺寸（使用的CCD的靶面大小）、工作距离（物方镜头前表面距离拍摄物的距离）、分辨率（使用的CCD像素大小）、景深（镜头能成清晰像的范围）以及接口（照相机接口，多为C，T等接口）。

根据使用情况选择物方尺寸合适的物方镜头和CCD或CMOS相机，同时得到像方尺寸，即可计算出放大倍率，然后选择合适的镜头。

工业机器视觉中的远心镜头，虽然只是整个系统中的一个组件，却发挥着至关重要的作用。它的独特光学设计消除了透视误差，控制了畸变，提供了稳定的放大倍率和足够的景深，使得精密检测成为可能。

随着技术的不断进步，远心镜头也在向更小体积、更高分辨率、更强适应性的方向发展。国产远心镜头的崛起为市场提供了更多选择，让更多企业能够以合理的成本享受到高精度光学组件带来的价值。
