工业显微镜到底有多牛？看完这五种黑科技检测仪秒懂！

工业显微测量仪，听起来是不是有点像科幻电影里的高科技装备？其实它们是现代工厂里的“质量守护者”。这些设备通过光学、电子和机械原理的组合，能精准测量微米甚至纳米级的物体，就像给工业生产装上了“显微镜眼睛”。从手机芯片到汽车零件，从新材料研发到地质勘探，它们无处不在。今天咱们就来聊聊主流显微测量仪的种类和本事！

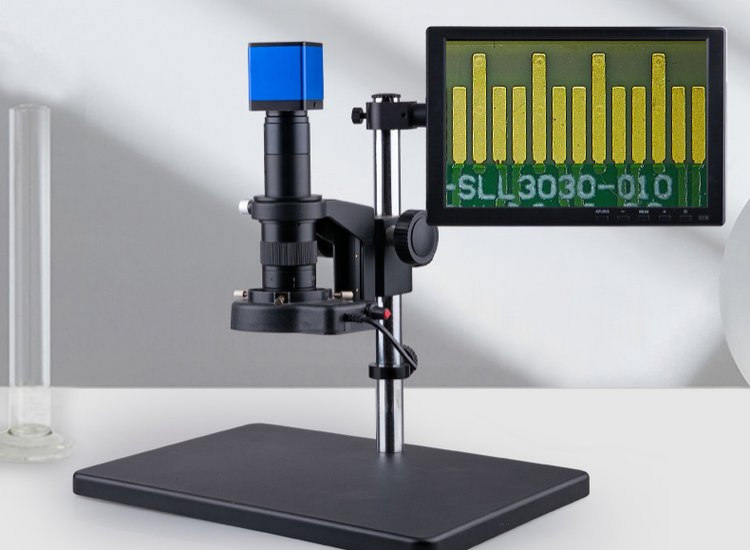

一、数码电子显微镜：

通过光学折射成像系统放大微小物体，结合投影屏与坐标测量技术，检测复杂工件的轮廓尺寸及表面尺寸。可连接CCD摄像头或计算机进行数据处理。适合大范围测量与高精度定位结合，适应孔、弧面、斜面等复杂特征检测。

核心应用场景

精密零件检测：测量录像磁头、大规模集成电路线宽等微小结构尺寸。

生产线监控：实时检测工件尺寸偏差，保障产品一致性。

计量室校准：提供高精度长度、角度、半径等几何参数测量。

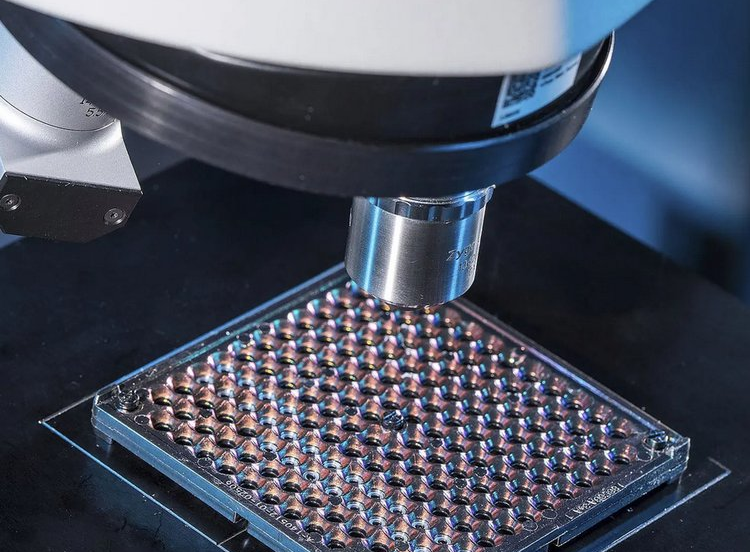

二、共聚焦显微镜：
利用共聚焦技术，通过精密Z向扫描模块与3D建模算法，对器件表面进行非接触式扫描。照明针孔与探测针孔共轭设计，仅允许焦平面上的点被探测器接收，有效抑制背景噪声，实现高对比度成像。其纵向深度分辨能力强，图像细节清晰，适应金属、陶瓷、聚合物等多种材料。高分辨率成像与自动化分析结合，支持粗糙度、几何轮廓、结构分析等300余种参数检测。

核心应用场景

精密制造：检测发动机缸体、航空零件等复杂工件的表面缺陷与几何轮廓。

半导体封装：分析芯片表面形貌、测量台阶高度，优化封装工艺。

生物医学：观察细胞结构与组织切片三维形貌，推动医学研究。

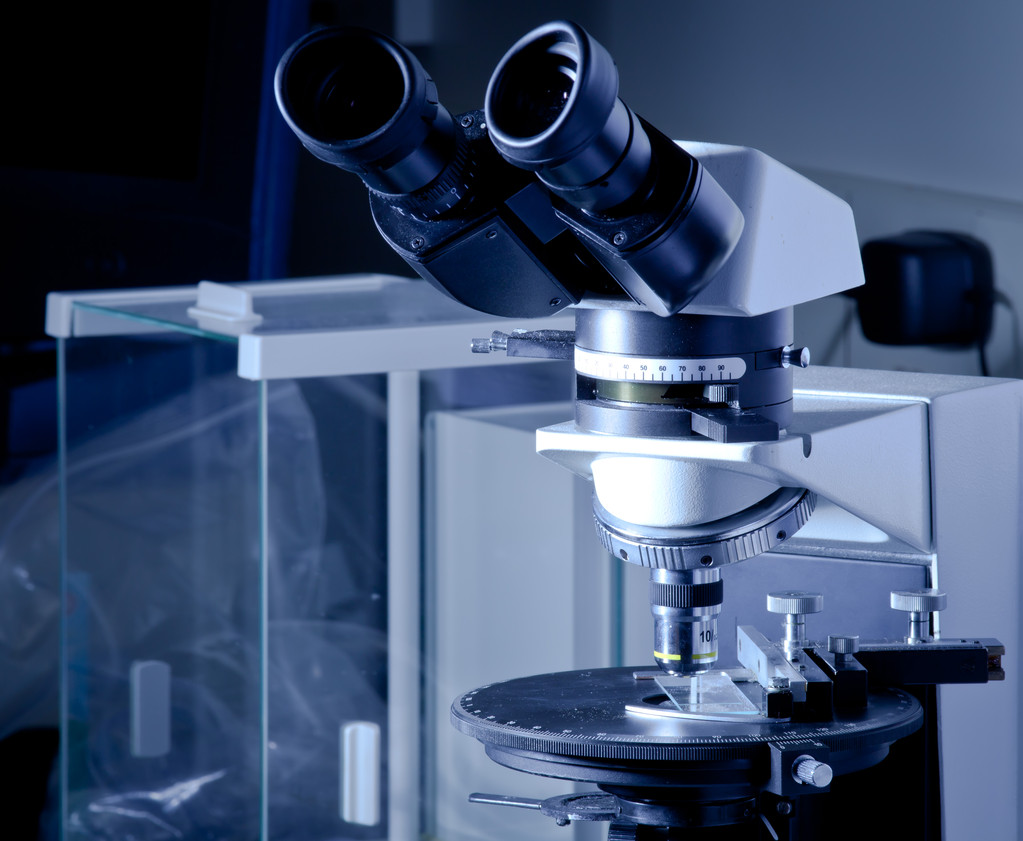

三、偏光显微镜：
利用偏振光照射样品，通过分析矿物干涉色、消光现象等光学特性，鉴定矿物种类、分析微观结构。其特异性识别能力可区分天然纤维与化学纤维，鉴定矿物晶体结构，并动态观察纤维溶化、升华、结晶过程。偏振光特性实现材料与矿物的特异性识别，支持动态过程观察。

核心应用场景

地质勘探：通过矿物光学特性推断地质形成过程，追溯地质历史演变。

材料科学：优化高分子材料加工工艺，观察分子链排列方式。

纺织行业：鉴别棉纤维、聚酯纤维等纤维种类，控制生产成本。

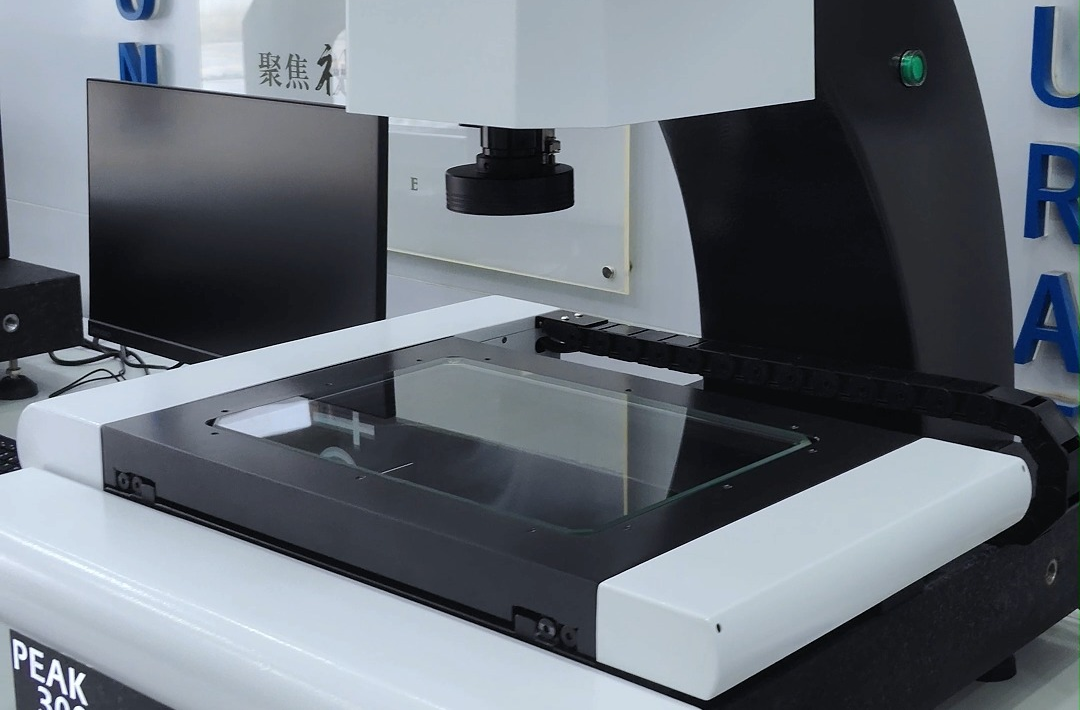

四、全自动影像测量仪：

全自动影像测量仪融合了高精度光学成像系统、智能图像处理算法与自动化运动控制技术。通过高分辨率工业相机捕捉被测工件的图像，利用先进的图像处理软件对图像进行边缘检测、特征提取等操作，精准识别工件的几何尺寸、形状位置等参数。同时，借助自动化运动平台，实现工件的快速定位与多视角测量，大幅提升检测效率。

核心应用场景

电子制造：对手机、电脑等电子产品的精密零部件，如芯片引脚、连接器等进行批量尺寸检测，确保产品符合设计规格，提高电子产品的性能与可靠性。

汽车零部件生产：检测发动机零件、传动部件等的尺寸精度与形位公差，保证汽车零部件的质量稳定，提升汽车整体的安全性与耐用性。

五金加工行业：快速测量各类五金件的尺寸，如螺丝、螺母的外径、内径、螺距等参数，实现生产过程的质量控制，减少废品率。

五、光学3D表面轮廓仪：
基于白光干涉技术，通过分光棱镜将光源分为两束，一束投射至被测表面，另一束投射至参考镜。两束光的光程差形成干涉条纹，系统软件通过解析条纹变化，推算表面粗糙度、台阶高度等参数。其垂直分辨率达0.1nm，水平分辨率由扫描范围与传感器像素决定，可覆盖0.1nm至1mm的测量范围。非接触式测量避免样品损伤，适应超光滑至粗糙表面的全尺度分析。

核心应用场景

半导体制造：检测晶圆表面粗糙度与薄膜厚度均匀性，确保纳米级制造精度。

光学加工：评估透镜曲率半径与表面缺陷，提升光学器件性能。

材料科学：分析金属、陶瓷、聚合物等材料的微观形貌，为新材料研发提供数据支持。

随着工业4.0与智能制造的推进，工业显微测量仪正经历从单一功能向智能化、集成化方向的深刻变革。工业显微测量仪作为微观世界的“探索者”，正以纳米级精度重塑工业检测与科研分析的边界。从半导体制造到地质勘探，从材料科学到纺织行业，其应用场景不断拓展，为技术创新与产业升级提供了强大支撑。未来，随着技术的持续进化，显微测量仪将在更多领域展现其不可替代的价值，推动工业生产向更高精度、更高效率的方向迈进。
