机器视觉的SMT自动上料应用

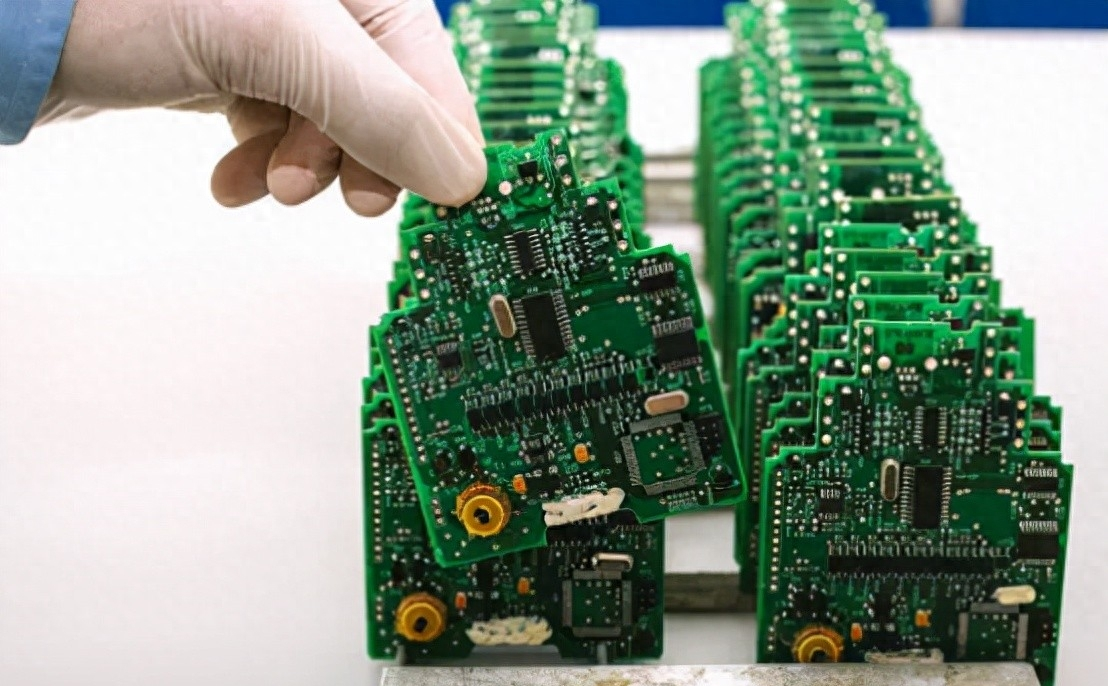

SMT（表面贴装技术）自动上料是电子制造的核心环节，其精度与效率直接影响产品性能。传统上料方式以人工或半机械模式为主，难以满足高密度、微小化元件贴装需求。基于机器视觉的自动上料技术，以视觉对位、视觉引导为核心，结合便捷操作界面，正成为SMT升级的关键技术。

SMT上料方式：

1. 人工摆料：操作员手动将元件放置在载带或托盘中，效率低且易因疲劳导致位置偏差，0.3mm以下间距元件的错位率高达5%。

2. 皮带输送线：通过皮带传动实现元件连续供料，但定位精度低（误差±1mm以上），需额外增加校正工位，占用产线空间。

3. 编带供料：高精度电动式结构，支持8mm至52mm编带，通过视觉识别定位孔实现毫米级送料精度。

4. 托盘供料：针对IC类元件（如BGA、QFP），视觉系统定位托盘内元件位置，引导机械臂精准抓取，误差控制在±0.05mm以内。

5. 柔性供料：柔振盘与视觉协同，适配异形、微小元件（如医疗橡皮筋），兼容性达99%，支持快速换型。

SMT上料的核心挑战在于元件与焊盘的高精度对位。传统机械定位依赖固定夹具，面对异形元件或微小间距贴装时，误差率显著上升。MasterAlign视觉系统采用高分辨率工业相机与专业光学镜头，可实时捕捉元件与焊盘的图像特征，通过算法实现像素级定位，将元件偏移误差控制在±0.03mm以内。该系统支持多角度视觉对位，即使元件存在倾斜或旋转，也能通过特征点匹配算法来确保对位精度。

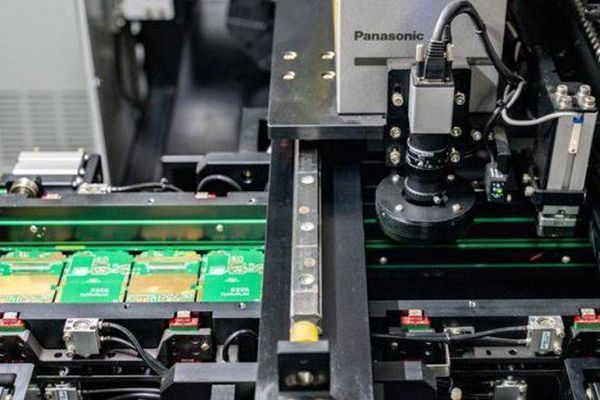

在视觉引导的环节，MasterAlign系统与SMT贴片机深度集成，通过实时传输位置偏差数据，驱动贴片机机械臂动态调整吸嘴位置与角度。当系统检测到元件存在偏差时，可立即指令机械臂进行补偿，确保元件精准抓取。系统还具备实时反馈功能，可监测吸嘴取料状态（如是否漏吸、多吸），并通过视觉引导调整取料高度与压力，避免元件损伤。

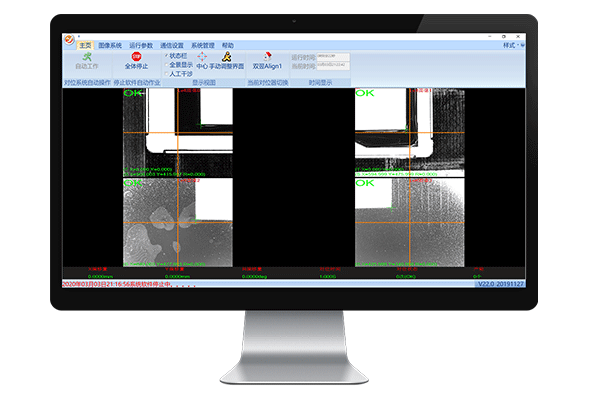

MasterAlign视觉软件采用模块化设计，操作界面简洁直观。用户可通过图形化界面快速完成相机标定、模板匹配、参数阈值设置等核心操作，无需深入理解算法逻辑。切换不同规格元件时，操作人员仅需导入新元件模板，系统即可自动调整对位参数，大大减少不同规格元件的配置时间。其兼容性覆盖市面上主流SMT贴片机品牌，企业无需更换现有设备即可升级视觉系统，大幅降低改造成本。

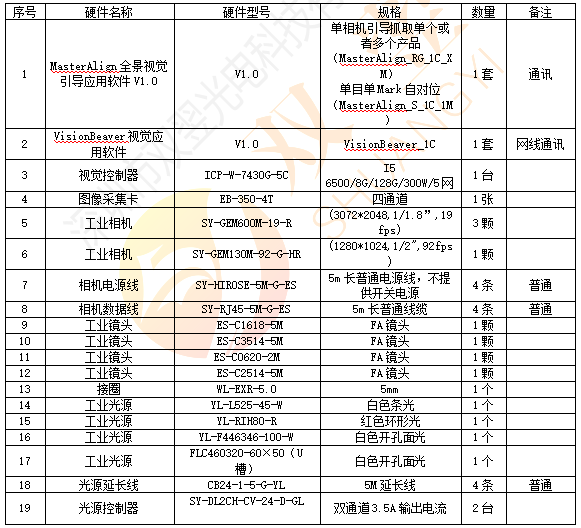

配置清单如下：

随着5G、物联网等技术的发展，电子元件向更小、更密、更复杂方向演进，机器视觉技术将成为SMT生产线的“标配”。MasterAlign视觉引导系统凭借其高精度、高适应性、易操作等优势，正助力电子制造企业向智能化、柔性化生产转型，推动中国智造在精密电子领域迈向新高度。
