如何计算数码显微镜的放大倍率

如何计算数码显微镜的放大倍率

数码显微镜，顾名思义是传统光学显微镜配套数字成像系统，使得传统的用肉眼观察的显微镜得以数字化成像，可在电脑或显示设备上成像显微图片，可供进一步保存/分享/分析显微图像或视频，这里不得不提到数码显微镜的最重要模块 - '显微镜相机”（也可以叫显微镜摄像头，叫法不一），但它都属于工业相机的范凑。

工业相机常用的CCD或者COMS传感器靶面尺寸有1、2/3、1/2、1/3、1/4英寸，具体的对应的传感器对角线尺寸如下：

显微镜数码放大倍率的计算公式

光学放大倍率 = 变倍主物镜放大率（0.7X～4.5X）×摄影目镜放大率×附加大物镜放大率（见表一）

数字放大倍数 = 监视器尺寸 * 25.4/CCD或CMOS靶面尺寸(即对角线尺寸大小) ；（1英寸=25.4mm）（见表二）

系统总放大倍数 = 光学放大倍率 * 数字放大倍数

示例：

A.光学显微镜的物镜放大倍数4-100倍（其中100倍需要用油）；

B.1倍连接头（即内部镜片放大倍数为1）；

C.CMOS对角线尺寸1/2英寸；

D.计算机显示器尺寸17英寸。

X.为显微镜数字放大倍率

按照公式

数字放大倍数（X） = D × 25.4 / C

总最小放大倍数 （Min） = A（Min） × B × X

总最大放大倍数 （Max） = A（Max） × B × X

得出该系统的数字放大倍数 = 17 * 25.4 / 8 = 53.975

总最小放大倍数 = 4 * 1 * 53.975 = 215.9

总最大放大倍数 = 100 * 1 * 53.975 = 5397.5

光学放大倍率

数字放大倍率

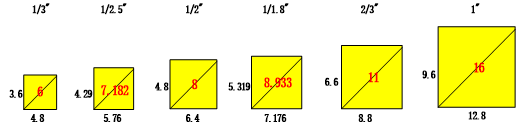

CCD摄像机靶面对角线有效尺寸

注意：

如果图像不是显示器尺寸，则应按照图像实际尺寸计算。还有一种最直接的计算放大倍数的方法，就是直接利用显微镜测微尺，将测微尺图像显示在计算机屏幕中，然后用直尺直接测图像中测微尺的长度，2个值的比值即为实际放大倍数。
