机器视觉对位丝印陶瓷片应用

印刷后的陶瓷片在电子制造中是重要的生产材料，在陶瓷片丝印过程中，精确的图案定位不仅是保障产品质量的核心要素，更关乎产品的美观与功能性。然而，陶瓷片材质坚硬、表面平整度差异较大，并且在丝印过程中容易发生热胀冷缩，导致丝印图案难以精准定位，传统丝印技术难以攻克这些难题，致使废品率居高不下。

WiseAlign视觉对位软件的诞生，为陶瓷片丝印行业带来了转机。该软件集成了高分辨率的 CCD 相机与先进的算法系统，能够快速捕捉陶瓷片表面的纹理特征与定位标识，实现像素级别的精准识别。即使陶瓷片表面存在细微瑕疵或色泽差异，软件也能精准识别，快速且准确地计算出陶瓷片的位置与角度偏差。

计算完成后，WiseAlign软件会立即将数据传输至丝印设备，丝印设备依据指令，迅速调整丝印头的位置与角度，确保丝印图案准确无误地印制在陶瓷片的预定位置，其视觉定位精度可达±0.015mm，大幅降低了因对位偏差导致的不良品率。

双翌WiseAlign软件的操作界面简洁易懂，操作人员只需进行简单的参数设置，就能根据不同的陶瓷片规格与丝印要求，快速完成系统配置与调试。同时，WiseAlign软件兼容性强，能与市面上大多数丝印设备无缝对接，降低企业设备更换成本。

目前，WiseAlign视觉对位软件已广泛应用于陶瓷电子元件、陶瓷装饰材料等陶瓷片丝印生产场景，助力众多企业提升生产效率与产品质量，成为陶瓷片丝印行业不可或缺的得力助手。

WiseAlign视觉对位系统在此丝网印刷的应用模型如下：

在工业自动化领域，WiseAlign - 2C 双相机自对位技术应用极为广泛。其机构工艺简洁，易于实现。双翌 WiseAlign 软件操作简便，即便是新手也能快速上手。为了帮助用户更好地使用软件，公司还贴心地提供软件教学与远程培训服务，全方位助力用户掌握操作技巧。

以实际案例来看，运用这款软件进行高精度对位应用时，在网板丝印环节，产品的对位精度能够精准达到 ±0.02mm，且对位时间可控制在 0.3s 以内。

WiseAlign-2C软件主界面

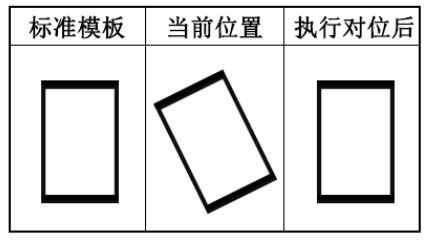

对位原理图示

打光配置和实际Mark电拍照图如下：

硬件配置清单如下：

此方案适用领域为:Pet薄膜材料、柔性触摸屏、玻璃、电脑键盘线路、多层板等电子元器件的表面丝网印刷、填孔、通孔相关工艺制造。

深圳市双翌光电科技有限公司为所有需要工业自动化的行业提供先进系统和优质产品。客户从我们双翌得到的不仅仅是现成的方案，更是特别根据客户行业的要求量身制做的视觉检测、视觉定位、视觉对位、视觉测量等系统与产品范围的方案。双翌光电追求的不只是技术可行性的发展，更是符合客户利益的理性发展。
