工控机6412的485连接测试文档

一、该测试需要使用一个232转485转换器

1、将硬件按照图中标识连接

同时转换器中需要按照如下两图中连线

接线定义

2、在工控机的BIOS中设置端口通信方式（开机时重复按delete键进入BIOS）

进入BIOS后选择图中页面并选中Super IO Configueration进入端口的设置页面

设置页面选择需要设置的COM端口确认进入设置

以COM2口为例，选择Transmission Mode Select后在该页面选择需要设置的通信方式

按F4保存并退出

3、软件测试

安装modbus测试软件分别需要安装ModbusPollSetup与ModbusSlaveSetup

打开安装的两个软件

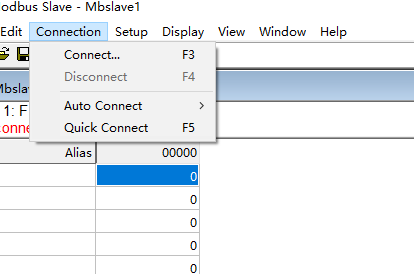

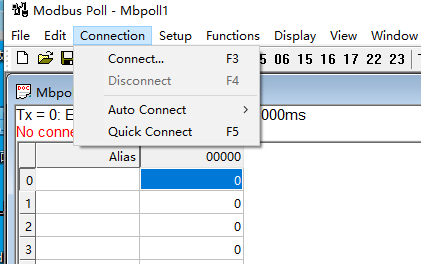

分别在两个软件中建立连接

选择同样的波特率等信息并确认（如图则为连接成功）

如图为连接失败，检查接线是否正确

连接成功后

在ModbusSlave页面双击图中标记处打开数值修改页面并在框中设置一个数值后点击OK

ModbusPoll与ModbusSlave的值能够对应上则测试通过
