WiseAlign参数设置-相机图像界面-圆、直线工具参数-（阈值）

WiseAlign参数设置-圆/直线工具参数-（阈值）

在双翌WiseAlign软件中，参数设置是软件运行的重要功能，今天为大家讲解的就是参数设置中另一个重要的部分圆/直线工具参数的阈值介绍：

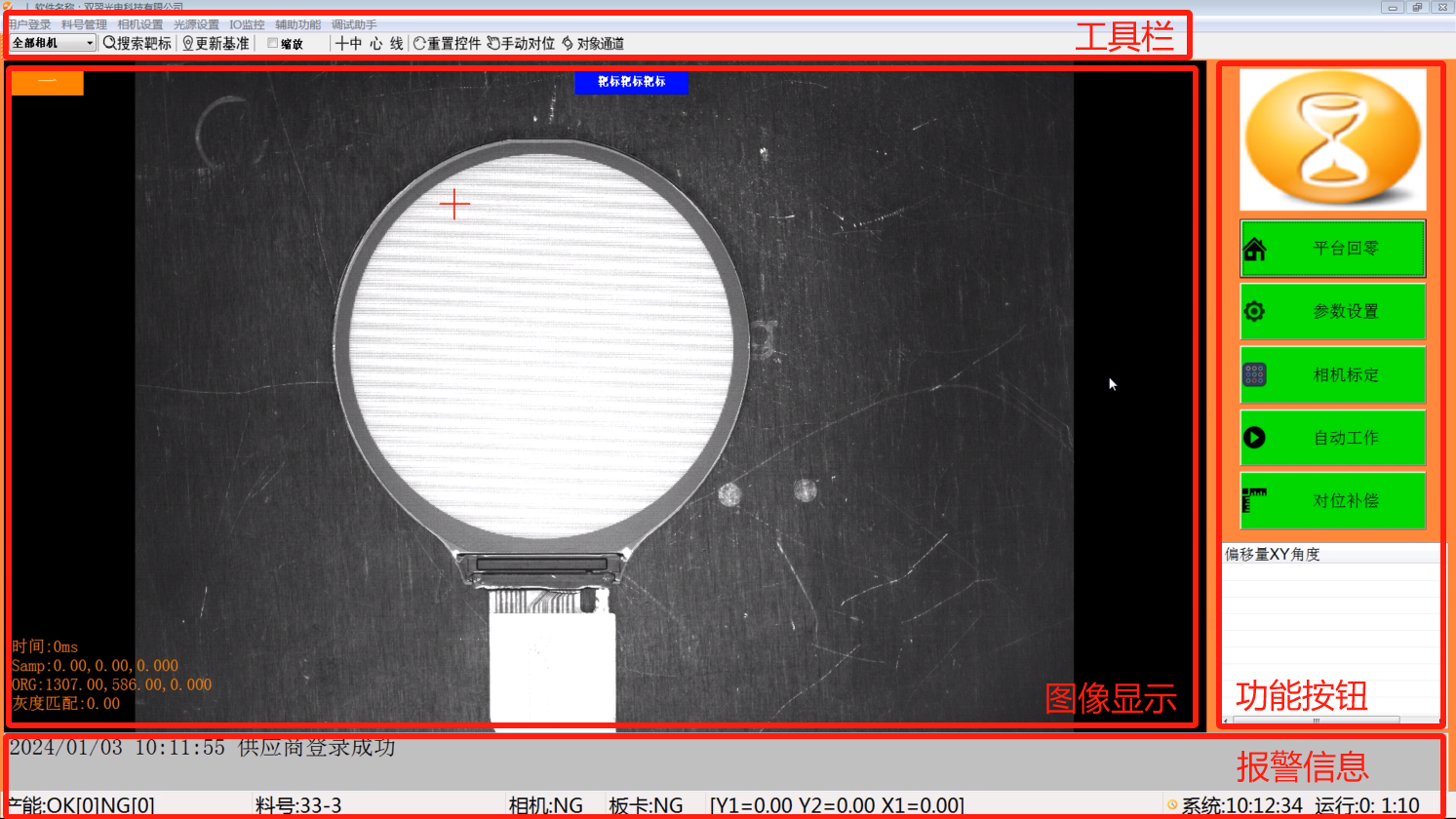

首先，在双翌对位系统的根目录下，找到名称为WiseAlign.exe的运行程序，双击该应用程序图标，进入运行程序，主界面主要分4个区域（左上角：工具栏；右侧：功能按钮；中间：图像显示；下侧：报警信息）

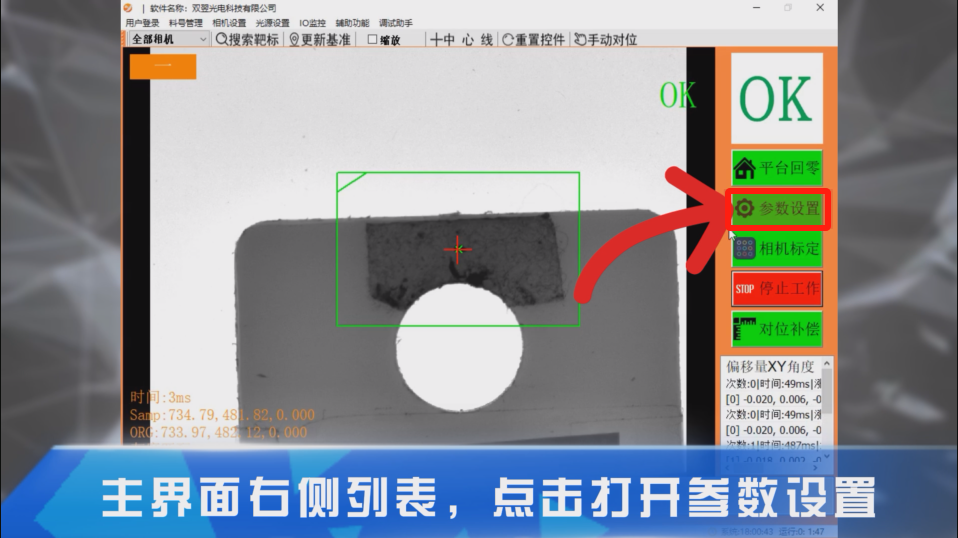

在主界面有侧，找到参数设置并点击打开

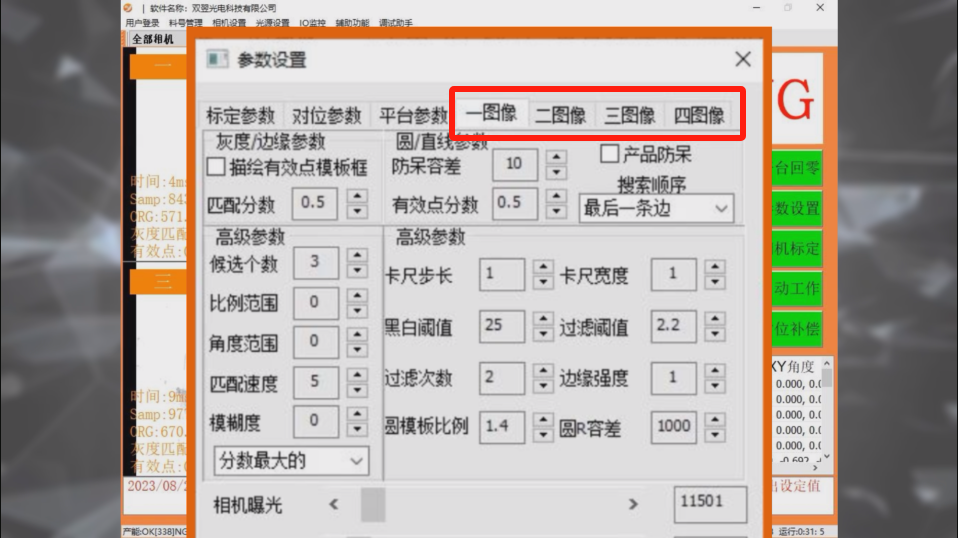

点击图像，切换到相机图像界面

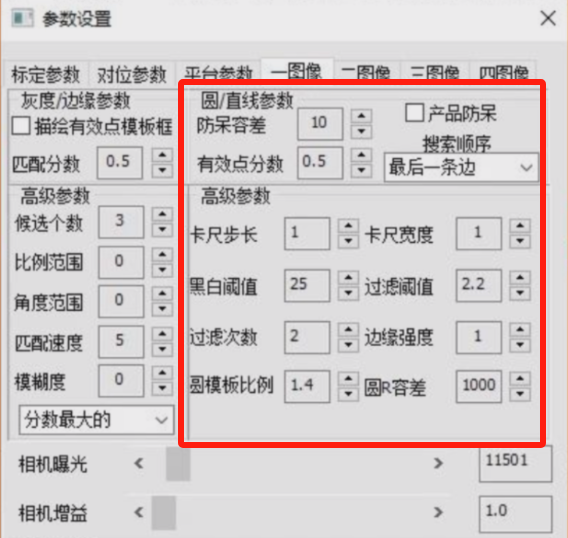

圆/直线工具参数：相对应本系统图像学习方法有：“圆形”、“直线交点”、“单直线”。

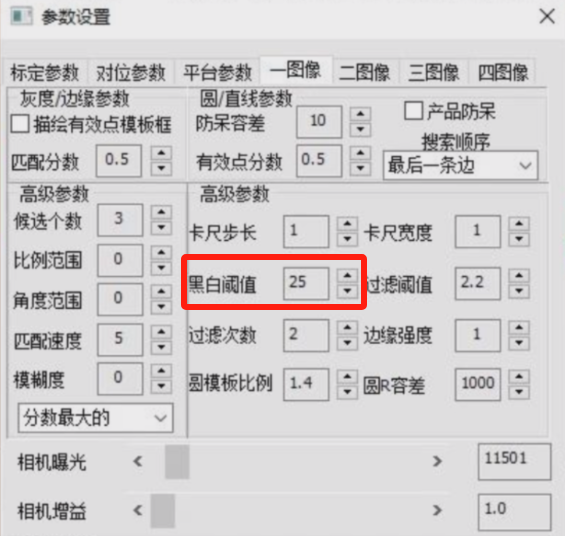

黑白阈值：高于此值的像素变化率峰值（或谷值）才被考虑过渡点；（参考设置值：20-30）

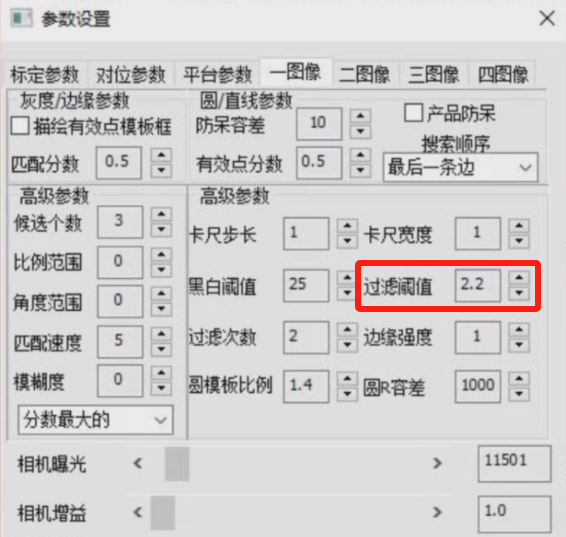

过滤阈值：该值的倒数即为所有边缘点到拟合出的直线的平均距离。到拟合直线距离大于该平均距离的点即为差异点；（参考设置值：2.0-2.5）

注释：以上每个参数的参考设置值为常规设置状态，实际情况可根据图像效果做相应的微调整。
