MasterAlign图像系统-手动测量（1）

双翌MasterAlign图像系统-手动测量（A）

以下将详细介绍手动测量功能的各个区域以及操作方式：

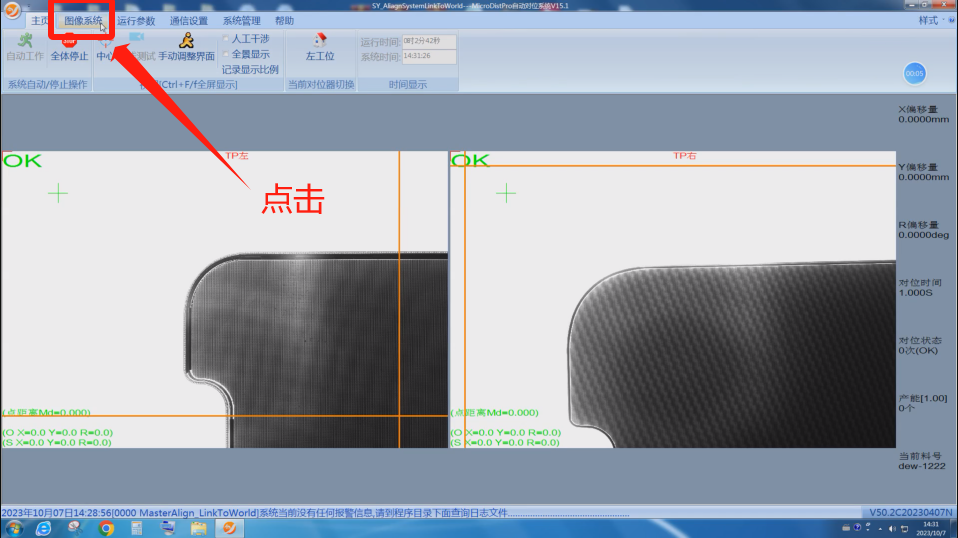

进入软件在上方菜单栏找到图像系统，点击图像系统

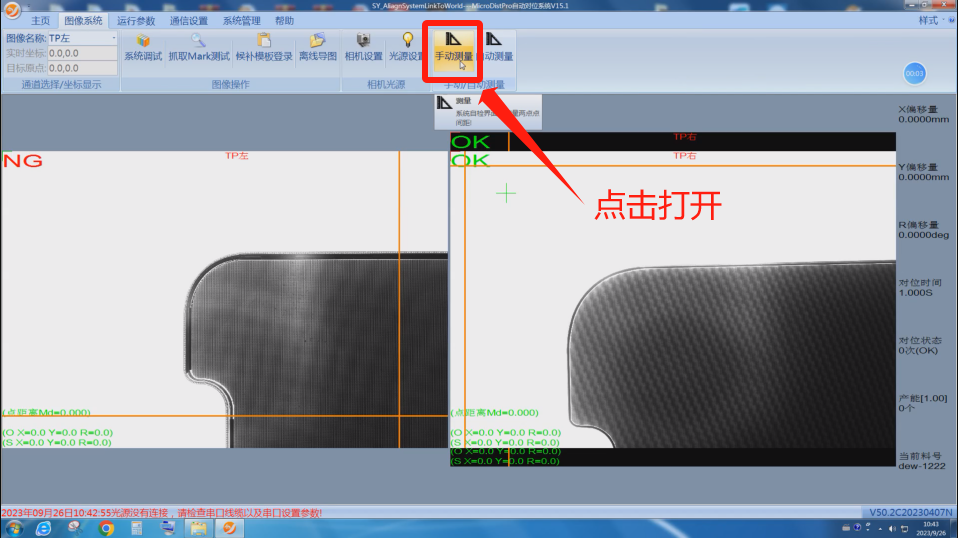

点击手动测量，弹出操作界面

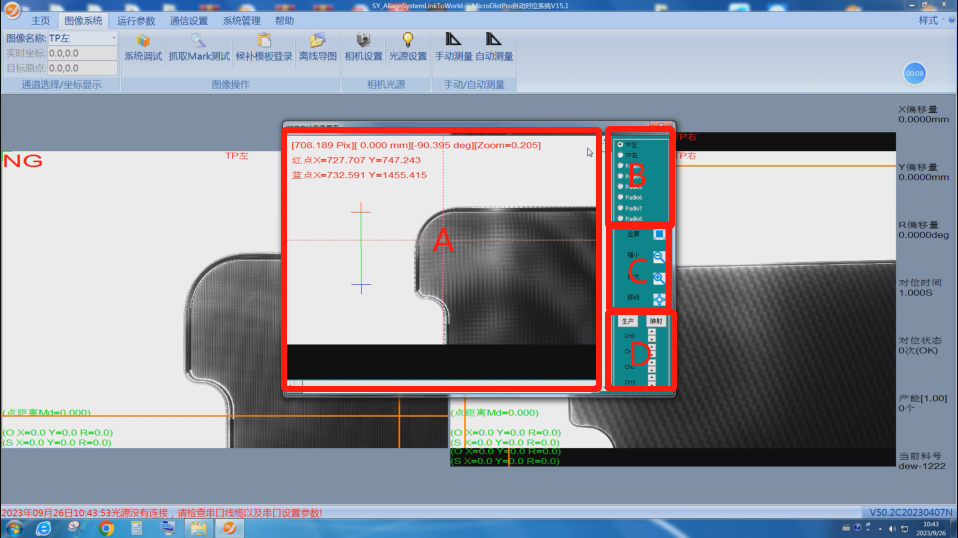

对位自检测量界面大致分为A、B、C、D四块区域

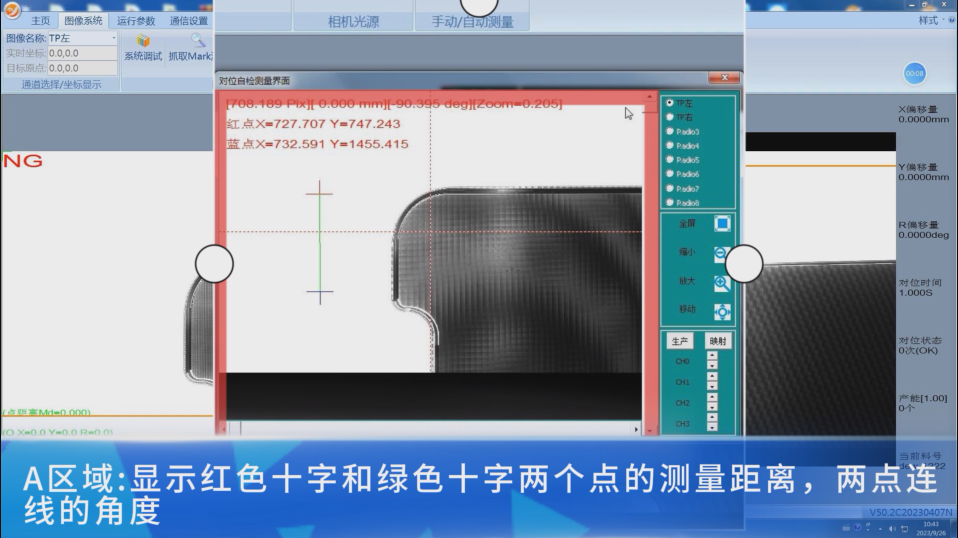

区域A - 显示红色十字和绿色十字两个点的测量距离，两点连线的角度。

Pix：拍照像素

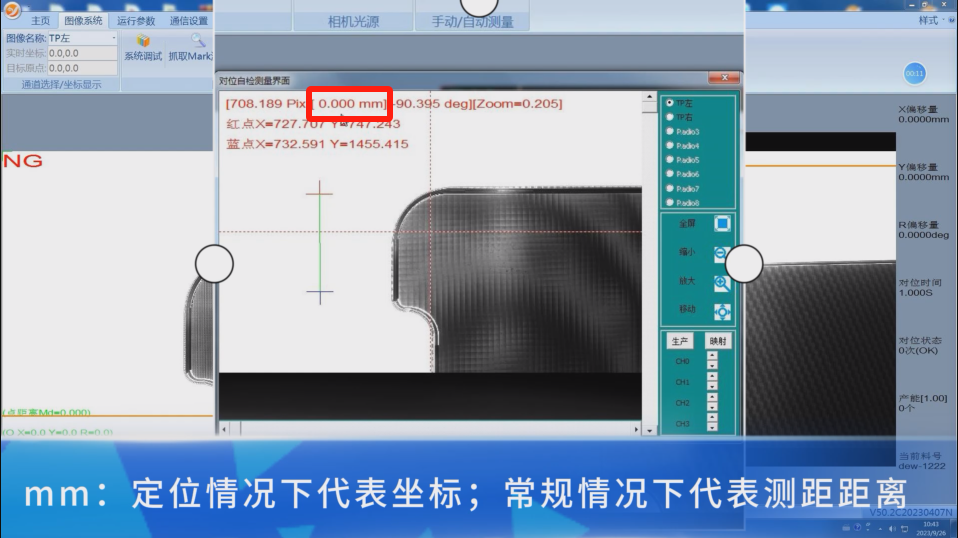

mm：定位情况下代表坐标；常规情况下代表测距距离。

deg：角度

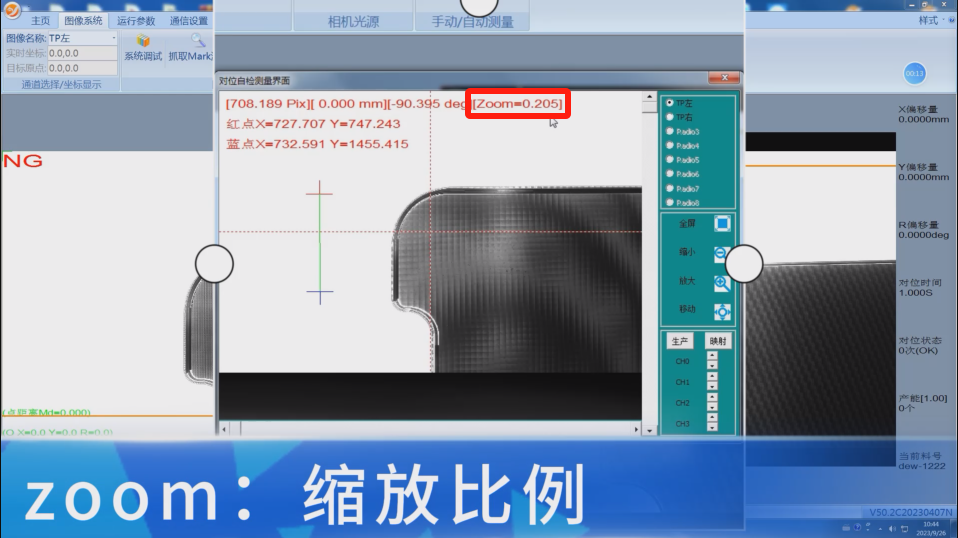

Zoom：缩放比例

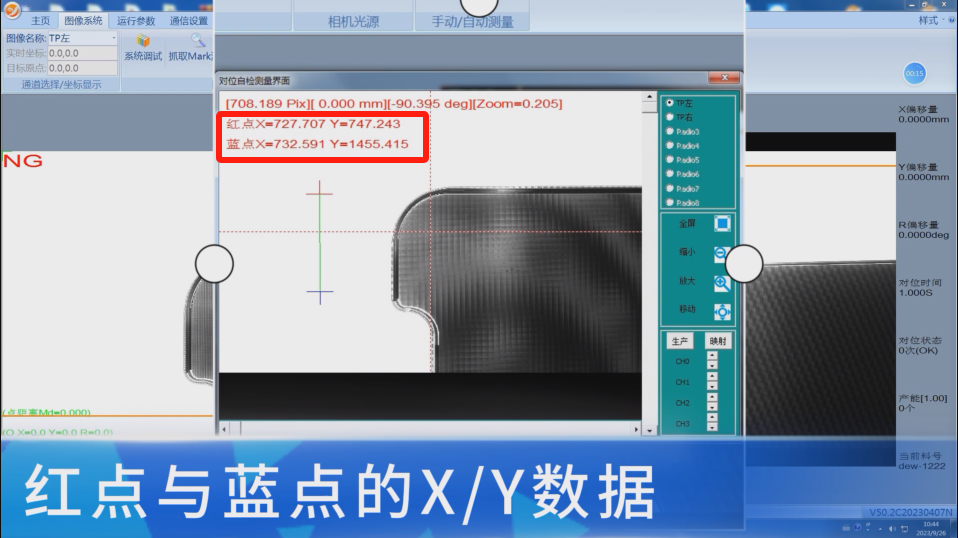

红点与蓝点的X/Y数据

通过这些功能和操作，双翌MasterAlign软件的图像系统为用户提供了灵活而强大的工具，有助于提高工作效率和准确性，使您能够应对各种复杂的生产需求。

深圳市双翌光电科技有限公司有着多年的机器视觉行业经验，在机器视觉的软件应用领域上有着众多成功的案例和解决方案。双翌光电一直以来致力于机器视觉的开发、应用以及销售，为客户提供整体机器视觉解决方案及服务，把机器视觉技术应用到智能生产中。
