工控机因环境干扰不能开机解决方法

一、干扰产生的原因

工控机在设备中容易因为以下情况导致主板受到干扰触发主板上电保护，从而无法开机。

1.环境干燥：在环境湿度较低的条件下，静电的积累风险更高。尤其是在干燥的季节或空调环境下，静电问题可能更加突出，增加了工控机受到静电干扰的可能性。

2.不合适的防护措施：如果工控机的外壳、接口或线缆没有适当的防静电措施，就容易发生静电干扰。例如，未使用带有防静电涂层的金属外壳、未连接接地线、未采用防静电线缆等情况。

3.过电流保护：大功率设备在启动或运行时可能会引起瞬时的高电流负载，超出了工控机主板的承载能力。为了防止损坏主板或其他电子元件，工控机主板上的过电流保护装置将自动切断电源，使工控机无法开机。

4.过压保护：大功率设备在启动或关闭时可能会引起电压的突变，导致工控机主板上的电压超出了设计范围。为了避免过高的电压对主板和其他电子元件造成损坏，工控机主板上的过压保护装置会阻止电源供电，导致工控机无法启动。

5.瞬态干扰：大功率设备的工作状态可能会产生瞬态干扰，包括电磁干扰和电压波动等。这些干扰可能会传播到工控机主板上的电子元件，干扰其正常工作或导致故障，从而使工控机无法正常开机。

二、工控机上电保护现象

当工控机主板上电保护时，表现状态为工控机前面板指示灯反复亮一下灭一下，CPU风扇反复转一下停一下。

7010系列工控机开机指示灯              7130系列工控机开机指示灯

三、解决方法

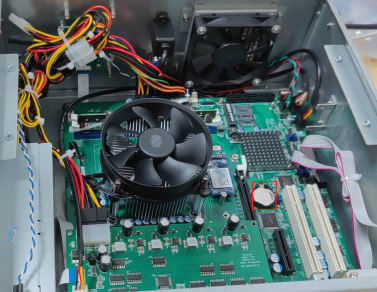

1.7010系列

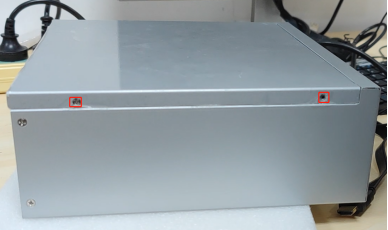

（1）打开工控机机箱盖

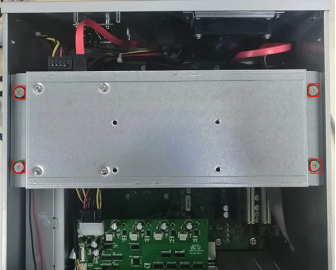

（2）拆掉工控机挡板

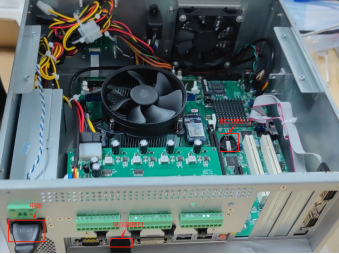

（3）取出BIOS电池

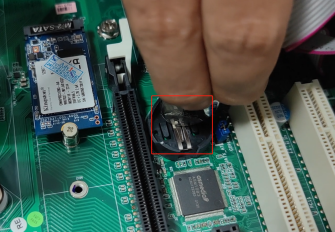

（4）将BIOS电池立着装进BIOS电池仓中

（5）等待几秒后，在不装BIOS电池情况下上电

（6）按一下前面板的开机键进行开机

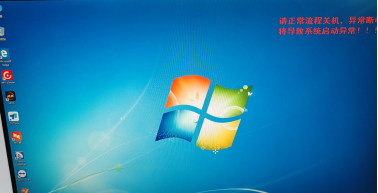

（7）等待工控机自动重启两次后进入系统

（8）关机断电装回BIOS电池

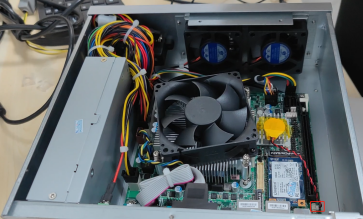

2.7130系列

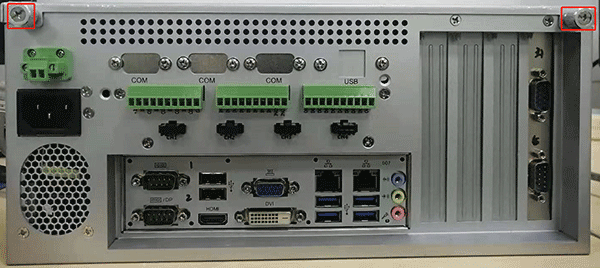

（1）打开工控机机盖

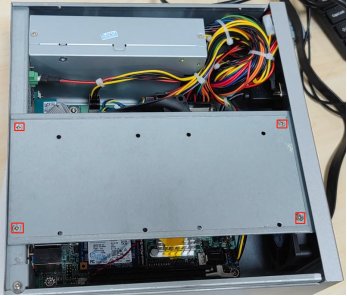

（2）取下工控机挡板

（3）拔掉BIOS电池

（4）反复按十多次前面板开机键

（5）上电后按一下前面板开机键开

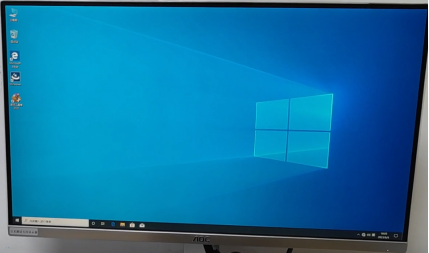

（6）等待工控机自动重启两次后进入系统

（7）关机断电装回BIOS电池

四、如何避免工控机因为干扰导致上电保护不能开机

1. 使用稳定的电源：为工控机提供稳定可靠的电源，确保电压和电流在合理范围内。可以考虑使用配备稳压器或UPS（不间断电源）等设备来稳定供电。

稳压器                                                            UPS

2.隔离大功率设备：将大功率设备与工控机主板隔离、分开布置，以减少瞬态干扰的传播。

3.添加滤波器：在工控机主板电源输入端添加适当的滤波器，以抑制干扰信号的传输。

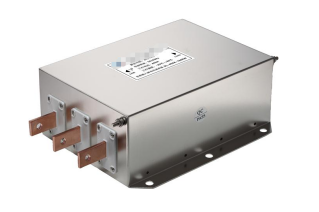

滤波器

4. 确保良好的接地：正确连接工控机和大功率设备的接地，以降低干扰和电流回路。

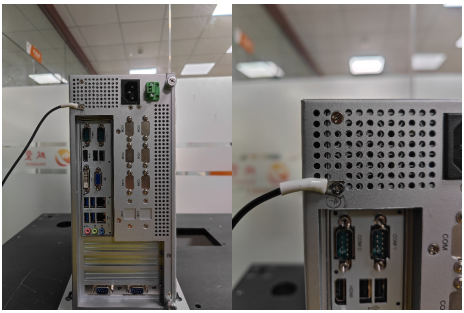

接地示意图
